Máquina automática de voltear PCB SMT
,Máquina de elevación de la línea de ensamblaje de PCB
,Equipo para voltear placas de circuitos SMT
-
Lugar de origenPorcelana
-
Nombre de la marcaCNSMT
-
CertificaciónCE-flipper machine-elevator
-
Número de modeloHN-L450-F180
-
Cantidad de orden mínimaTambién se acepta 1 juego de máquina o pedido mixto Transporte: a granel o en contenedores
-
PrecioNegociable
-
Detalles de empaquetadoLas cajas de exportación estándar y los paquetes resistentes de madera son opciones
-
Tiempo de entrega1-2 días laborables
-
Condiciones de pagoLC, D/A, D/P, T/T, Western Union, MoneyGram

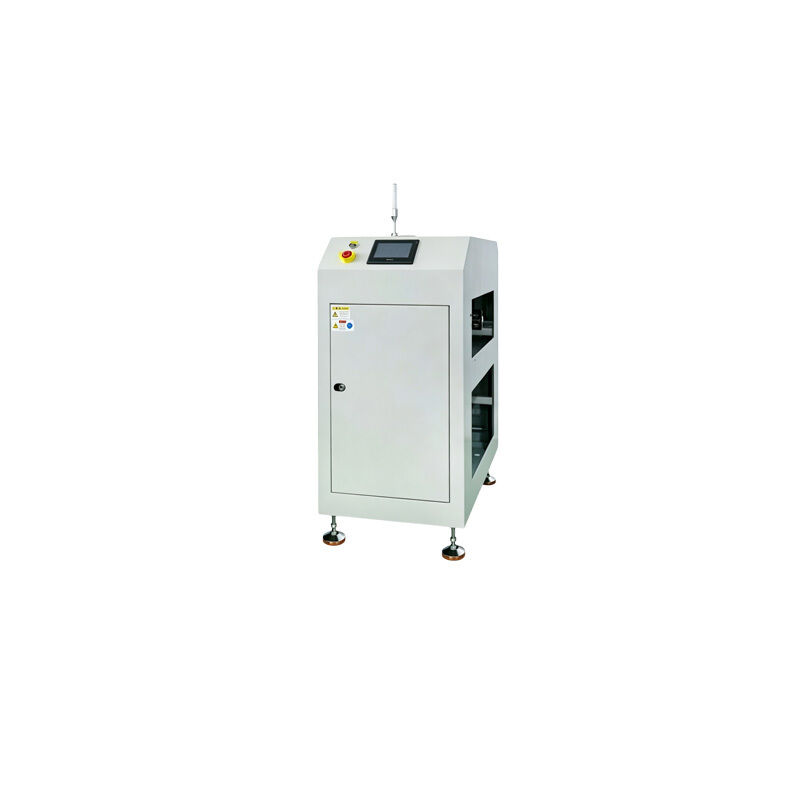

Máquina automática de elevación/línea de montaje de circuitos SMT
El uso de la tecnología de circuito electrónico para la fabricación de circuitos electrónicos
Equipo de automatización avanzado diseñado para líneas de producción SMT, que proporciona soluciones eficientes de elevación y volteado de PCB para procesos de fabricación electrónica.
Aplicación
- Aplicable a las líneas de producción de recubrimientos SMT y a las líneas de producción de equipos no estándar
Características clave
- PLC + control de pantalla táctil con alarma de ruido y luz de falla y visualización de menús
- Equipado con puerto de señal de comunicación SMEMA
Áreas de aplicación
- Línea de producción de parches SMT para alimentación, elevación y rotación de PCB antes y después de la soldadura por reflujo
- Posproceso de PCB: inspección AOI, recubrimiento conforme, inserción de componentes
- Nuevo sector energético: almacenamiento de energía PCB, suministro de energía y fabricación de placas de circuitos de baterías
- Línea de ensamblaje automática de placas de circuito de control industrial y de electrodomésticos
Especificaciones técnicas
| Especificación | HN-L450 ascensor automático | HN-F180 Máquina automática de voltear |
|---|---|---|
| Dirección de trabajo y espacio de borde del PCB | L de izquierda <--> R de derecha; borde del proceso de PCBA ≥ 5 mm | |
| Altura de transporte y altura máxima de los componentes | 920 ± 20 mm: 100 mm por encima y 90 mm por debajo de la superficie de la cadena | |
| Velocidad de transporte | 2 a 5 m/min | 8-13 m/min. |
| Método de modulación del motor de transmisión y de la amplitud | Motor paso a paso, ancho de vía eléctricamente ajustable, ancho de modulación de amplitud 50-460 mm | |
| Tipo de unidad | Elevación por motor y por cadena | Motor + tirón sincrónico impulsado por el cinturón |
| Tracción del equipo | Altura de elevación 450 mm | Voltear 180° |
| Dimensiones generales | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Presión del aire del equipo y alimentación | ≥ 0,4Mpa, AC220V de 50 a 60 Hz | |
| Consumo total de energía y peso del equipo | 0.8KW, aproximadamente. 180Kg. | |
| Modo de control y puerto de comunicación | PLC + pantalla táctil, puerto de señal de comunicación SMEMA | |
Nuestra fábrica se especializa en el suministro de ascensores automáticos de PCB, equipos de elevación de placas de circuito, ascensores de carga y descarga SMT, así como máquinas de volteado automático de PCB,Máquinas para cambiar placas de circuitoSomos el equipo auxiliar de automatización central que soporta las líneas de montaje SMT.
La máquina automática de volteado de PCB está especialmente diseñada para el proceso de producción de placas de circuito, adecuada para varias placas de circuito convencionales y no estándar de PCB,ampliamente utilizado en SMT electrónica, ensayos, ensamblaje, recubrimiento y otros procesos.
El equipo de elevación de PCB funciona sin problemas y tiene una altura de elevación ajustable que puede completar de manera eficiente el trabajo de transferencia de material en la línea de producción SMT,conectar eficazmente varios procesos de producción, y evitar la colisión y el daño de las placas. El equipo de inversión SMT de apoyo puede completar rápidamente la conversión de inversión de las placas de circuito,satisfacer las necesidades de producción de montaje de superficie de doble cara e inspección de doble cara, y mejorar en gran medida el nivel de automatización de la línea de producción.
Todo el equipo es fácil de operar, altamente compatible y tiene una baja tasa de fallas.El equipo tiene una alta rentabilidad, de calidad estable, y es popular en los mercados nacionales y extranjeros.y apoyo técnico para ayudar a las empresas a reducir los costes y aumentar la eficiencia.
Precauciones para el uso
El equipo debe estar conectado a tierra de acuerdo con la norma y operar a tensión nominal.está prohibido alcanzar y tocar las partes de la transmisión.El personal no técnico no está autorizado a desmontar o modificar los parámetros sin autorización.y inspección del aire y circuitos eléctricos también son necesarios.
Garantía de mantenimiento después de la venta
La garantía completa de la máquina, mantenimiento gratuito para fallos no humanos. Los fallos pueden ser investigados y guiados rápidamente de forma remota, y los problemas difíciles pueden ser reparados en el sitio.Precio de coste de toda la vida proporciona accesorios originales de fábrica, soporte técnico completo del proceso, calibración del equipo y servicios de seguimiento posventa.
Comentarios de los clientes y comunicación postventa
El elevador y la aleta de PCB funcionan sin problemas y mejoran la eficiencia de producción con una baja tasa de fallas.La calidad fiable y el soporte atento obtienen una alta satisfacción del cliente y pedidos repetidos.
Preguntas frecuentes
- ¿Con qué placas de PCB y líneas de producción son compatibles los dispositivos?
Las placas de circuito SMT generales, las placas de circuito impreso de nueva energía y las placas de circuito de control industrial pueden conectarse a líneas de ensamblaje SMT estándar, admitir accesorios y modelos personalizados no estándar,y adaptarse a la producción de placas de especificaciones múltiples. - ¿Qué debo hacer si el equipo se queda atascado y la elevación/inversión no es suave?
Primero, detenga la máquina y corta la energía para comprobar la sobrecarga de la placa, la acumulación de polvo y el atasco en las partes de transmisión y la configuración incorrecta de los parámetros.Las fallas simples se pueden guiar de forma remota para la depuración, y los problemas complejos pueden ser organizados para que los ingenieros vengan a inspeccionar. - ¿Puede el dispositivo ajustar la velocidad y la altura?
Apoyo a la regulación de la velocidad, el ajuste de la altura, el inicio y la parada cronometrados, los parámetros se pueden establecer con una pantalla táctil, fácil de operar, adaptado al ritmo de producción de diferentes procesos. - ¿Cómo garantizar la garantía postventa y los accesorios?
Garantía completa de la máquina, mantenimiento gratuito y sustitución por fallos no humanos; suministro de precio de costo de por vida de accesorios originales, asistencia técnica remota, calibración de equipos,servicios de consultoría de mantenimiento y mantenimiento regular.
Certificación
CNSMT se especializa en la fabricación de elevadores automáticos de PCB SMT y máquinas de rotación. Equipos duraderos y estables se adaptan a los procesos de SMT, inspección y recubrimiento..Ofrecemos servicio completo después de la venta incluyendo puesta en marcha, formación y mantenimiento, ganando la confianza de los fabricantes de electrónica en todo el mundo.
