Máquina cargadora automática de PCB
,línea cargadora de PCB SMT
,sistema de carga de PCB completamente automático
-
Lugar de origenPorcelana
-
Nombre de la marcaCNSMT
-
CertificaciónCE-flipper machine-elevator
-
Número de modeloHN-L10
-
Cantidad de orden mínimaTambién se acepta 1 juego de máquina o pedido mixto Transporte: a granel o en contenedores
-
PrecioNegociable
-
Detalles de empaquetadoLas cajas de exportación estándar y los paquetes resistentes de madera son opciones
-
Tiempo de entrega1-2 días laborables
-
Condiciones de pagoLC, D/A, D/P, T/T, Western Union, MoneyGram

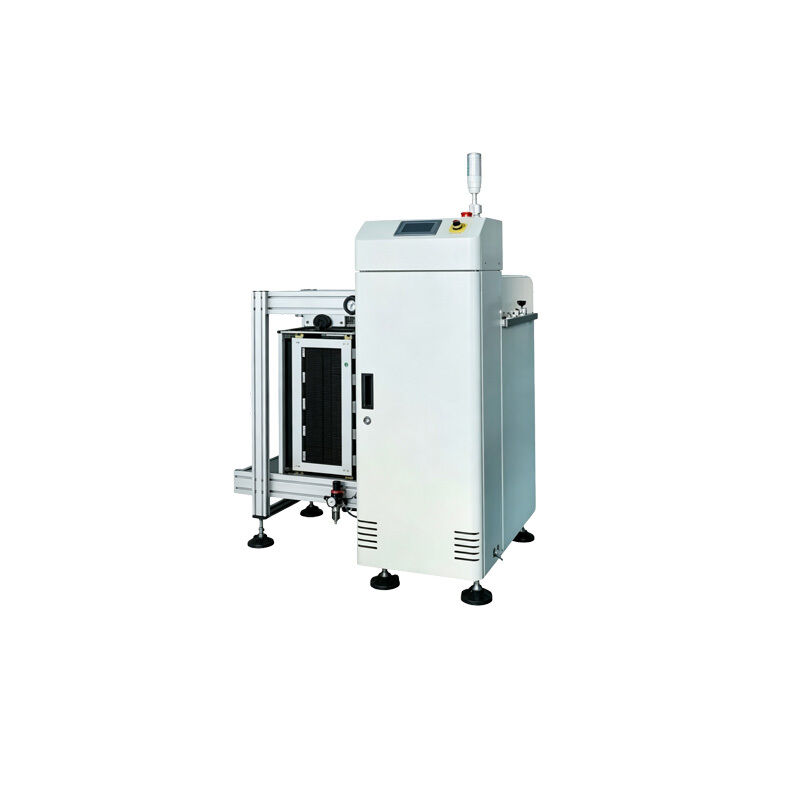

Cargador totalmente automático de PCB
Cargador completamente automático de PCB
Equipos de automatización avanzados para líneas de producción SMT, diseñados para operaciones eficientes de manipulación y alimentación de PCB.
Ámbito de aplicación
Ideal para líneas de producción de recubrimiento SMT, disponible en tamaños de marco grandes y pequeños para adaptarse a diversos requisitos de producción.
Características clave
- Sistema de control PLC + pantalla táctil con visualización de menú intuitiva
- Detección de averías con sistema de alarma sonora y luminosa.
- Equipado con puerto de señal de comunicación SMEMA para una integración perfecta
Campos de aplicación
La máquina cargadora completamente automática de PCB sirve a múltiples industrias, incluidas la electrónica de consumo 3C, la electrónica automotriz, el suministro de energía de control industrial, la electrónica médica, la seguridad del hogar inteligente y la nueva energía fotovoltaica. Se integra con montaje en superficie SMT, complemento DIP, inspección AOI, proceso de PCB y líneas de producción de prueba de productos terminados, conectándose perfectamente con máquinas de impresión y equipos de montaje en superficie para permitir operaciones automáticas de alimentación de PCB.
Especificaciones técnicas
| Parámetro | Máquina de marco pequeño | Máquina de marco grande |
|---|---|---|
| Dirección de trabajo y espacio en los bordes de la PCB | Izquierda → Derecha (estándar), Derecha → Izquierda (opcional); Borde del proceso PCBA ≥ 5 mm | Izquierda → Derecha (estándar), Derecha → Izquierda (opcional); Borde del proceso PCBA ≥ 5 mm |
| Altura de transporte y altura máxima del componente | 920±20 mm, menos de 45 mm (personalizable) | 920±20 mm, menos de 45 mm (personalizable) |
| Sistema de transmisión | Cadena de ingeniería plana de nailon negro. | |
| Configuración del motor | 3 motores de velocidad fija + 1 motor freno | |
| Tamaño del marco del material | 355×320×565 milímetros | 535×530×565 milímetros |
| Tamaño máximo de PCB | L50×W50 - L330×W250 mm | L50×W50 - L525×W460 mm |
| Mecanismo de elevación | Husillo de bolas con plataforma elevadora integrada de fundición de aluminio | |
| Dimensiones generales (enviar/recibir) | Enviar: 1330×780×1200 mm Recibir: 1750×780×1200 mm |
Enviar: 1800×1120×1350 mm Recibir: 2520×1120×1350 mm |
| Requisitos de energía | Presión de aire ≥0.4Mpa, fuente de alimentación de 220V 50-60Hz | |
| Consumo de energía y peso | 0,5 KW, ≈240Kg | 0,5 KW, ≈290Kg |
| Sistema de control | PLC + pantalla táctil de control de visualización, puerto de comunicación SMEMA | |
El cargador automático de placas de circuito SMT es un equipo de automatización esencial para las líneas de producción SMT. Esta máquina de alimentación de PCB especializada automatiza los procesos de alimentación de placas de circuito, adaptándose perfectamente a las máquinas de impresión de pasta de soldadura y conectándose perfectamente con equipos de producción SMT para lograr operaciones de alimentación de PCB continuas y no tripuladas.
Con un funcionamiento estable y una alineación precisa, la máquina de alimentación de PCB reemplaza eficazmente la carga manual, eliminando errores operativos y daños electrostáticos, al tiempo que mejora significativamente la eficiencia de la línea de producción. El sistema admite la producción en masa de placas de circuitos estándar y se puede personalizar para requisitos de alimentación automática de PCB no estándar, acomodando varias placas de PCB irregulares y de tamaños especiales con gran adaptabilidad.
Nuestros modelos cubren los principales estilos de cargadores de PCB SMT integrados, combinando funciones automáticas de carga, recepción y alimentación continua de placas en una estructura compacta. El equipo admite cambios de línea y depuración rápidos, lo que lo hace adecuado para líneas de producción SMT en múltiples industrias, incluidas la electrónica 3C, la electrónica automotriz, el control industrial y las aplicaciones médicas.
Precauciones de seguridad
- No introduzca la mano en el área de alimentación de la tabla durante la operación.
- Familiarizarse con las ubicaciones de los botones de parada de emergencia.
- El mantenimiento requiere operaciones de apagado
- La modificación no autorizada del equipo está estrictamente prohibida.
- Se requiere una inspección periódica de los accesorios.
Servicio postventa
- Cobertura completa de garantía de la máquina
- Depuración y capacitación gratuitas en el sitio
- Soporte técnico y preguntas y respuestas 24 horas al día, 7 días a la semana
- Asistencia rápida para la resolución de problemas
- Suministro a largo plazo de piezas originales de fábrica.
Comentarios de los clientes
Los clientes informan que los cargadores automáticos de PCB SMT de CNSMT funcionan de manera estable y se conectan bien con las impresoras de pasta de soldadura, lo que mejora significativamente la eficiencia de la alimentación. Los diseños personalizados no estándar se adaptan perfectamente a las líneas de producción. El equipo de posventa brinda respuestas rápidas y una puesta en servicio oportuna en el sitio. El excelente desempeño de costos ha llevado a una cooperación a largo plazo y compras repetidas para la expansión de la capacidad.
Preguntas frecuentes
- Inestabilidad del cartón y del tablero de succión:Causado por fugas en la ventosa, deformación del tablero o desviaciones en la configuración de los parámetros de altura que resultan en succión vacía o succión de múltiples tableros.
- Alineación inexacta y desviación de alimentación:Debido a correas flojas, espaciado anormal de los rieles guía, sensores sucios o alimentación desalineada con las máquinas de impresión
- Operación de inicio/parada anormal:Como resultado de una falla de inducción fotoeléctrica, presión de aire insuficiente o apagado inexplicable/entrega continua de placa vacía
- Tartamudeo al levantar y ruido anormal:Causado por falta de lubricación en los tornillos, acumulación de polvo en los rieles guía o carga excesiva en los motores de elevación.
Certificaciones
CNSMT se especializa en la fabricación de cargadores automáticos de PCB SMT, incluidas máquinas de manipulación de placas SMT, alimentadores compatibles con máquinas de impresión, equipos personalizados no estándar y modelos integrados de carga y descarga. Nuestras máquinas se utilizan ampliamente en las industrias de 3C, electrónica automotriz y control industrial, y se venden en todo el mundo a precios competitivos. Brindamos un servicio posventa completo y soluciones personalizadas para fabricantes de SMT.
