Resaltar
máquina de recubrimiento SMT de alta precisión
,máquina de recubrimiento de cartón completo para SMT
,Máquina de recubrimiento de líneas SMT con garantía
-
Lugar de origenPorcelana
-
Nombre de la marcaCNSMT
-
CertificaciónCE- Precision Coating
-
Número de modeloHN-Visión1
-
Cantidad de orden mínimaTambién se acepta 1 juego de máquina o pedido mixto Transporte: a granel o en contenedores
-
PrecioNegociable
-
Detalles de empaquetadoLas cajas de exportación estándar y los paquetes resistentes de madera son opciones
-
Tiempo de entrega1-2 días laborables
-
Condiciones de pagoLC, D/A, D/P, T/T, Western Union, MoneyGram

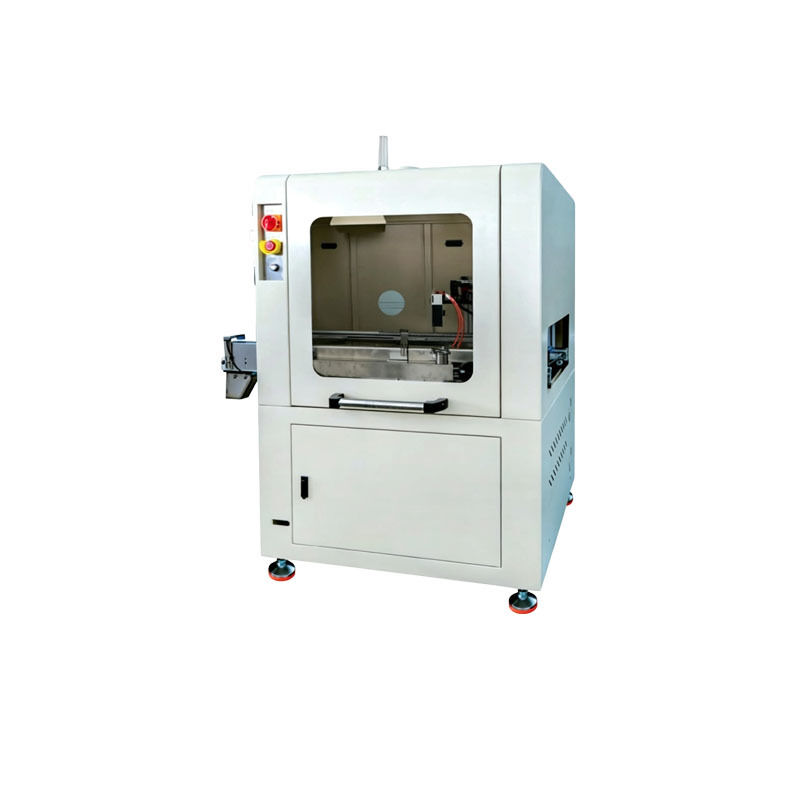

Máquina de recubrimiento de cartón completo de alta precisión
Máquina de recubrimiento de cartón completo de alta precisión
Ámbito de aplicación
Apto para aplicaciones de recubrimiento de múltiples industrias, incluidas:
- Pulverización de la superficie de la soldadura en todas las superficies de los componentes
- Pulverización de gran superficie de paneles de varios paneles
- Pulverización de la superficie de soldadura de las tiras de iluminación de las plantas
- Dispositivos LED de gran anchura
Características del dispositivo V1/V1S
- Válvula de regulación de presión de alta precisión para el ajuste preciso de la presión del aire de atomización
- El modelo abierto de material de transporte con una cadena especial de acero inoxidable y tiras resistentes al desgaste para una vida útil prolongada
- Mecanismos de doble transmisión para el ajuste de la amplitud de la vía que garanticen la estabilidad a largo plazo
- Ventanales en la entrada/salida del carril con compuertos de escape independientes para mejorar el entorno del taller
- Alarma de ruido y luz por fallas con interfaz de visualización de menú fácil de usar
Funciones opcionales
Detección inteligente de la capacidad de pintura, limpieza automática de válvulas, limpieza automática de la cadena (disponible solo para Vision1S)
Especificaciones técnicas
| Tipos de | Proyecto | HN-Visión1 | HN-Visión1S |
|---|---|---|---|
| Parámetros del revestimiento | Viaje del eje Y y altura máxima del componente | Y=420 mm; 70 mm por encima y 70 mm por debajo de la superficie de la cadena | |
| Espacio de los bordes del PCB y anchura del recubrimiento único | El borde del proceso de PCBA ≥ 5 mm: 2-30 mm (atomización pequeña, atomización grande) | ||
| Modo de accionamiento en el eje Y | Motor paso a paso + módulo de la correa | Servo motor + módulo de la correa | |
| Velocidad máxima de marcha en el eje Y | Se trata de un sistema de control de velocidad. | ||
| Sistema de transporte | Dirección de trabajo | L izquierda - derecha R (estándar), (derecha R - izquierda L opcional) | |
| Altura de transporte y velocidad de transporte | 920 ± 20 mm; 2-13 m/min | ||
| Método de modulación del motor de transmisión y de la amplitud | Motor de velocidad ajustable, visualización digital de velocidad; Ajuste manual del ancho de la vía, ancho de modulación de amplitud 50-460 mm | ||
| Sistema de configuración de las válvulas de pulverización | Disposición de las válvulas | Configuración de 1 válvula de rociado | |
| Ajuste de la presión del aire de atomización | Válvula de regulación de presión de precisión + medidor mecánico digital | ||
| Sistema de alimentación | Equipado con un cubo de suministro de pegamento a presión de 10L y un cubo de limpieza de acero inoxidable de 2L | ||
| Requisitos del emplazamiento del equipo | Las dimensiones | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Peso del equipo | Aproximadamente 320 kilos. | Aproximadamente 480 kilos. | |
| Presión del aire del equipo | ≥ 0,4Mpa | ||
| Requisitos de volumen del aire de escape | 900 m2/h, el diámetro de la salida de escape es de 100 mm | 900 m2/h, diámetro de la salida de escape 150 mm * 1 | |
| Potencia del dispositivo y consumo total de energía | AC220V 50-60Hz 1,2KW | ||
| Método de control | PLC + pantalla táctil | ||

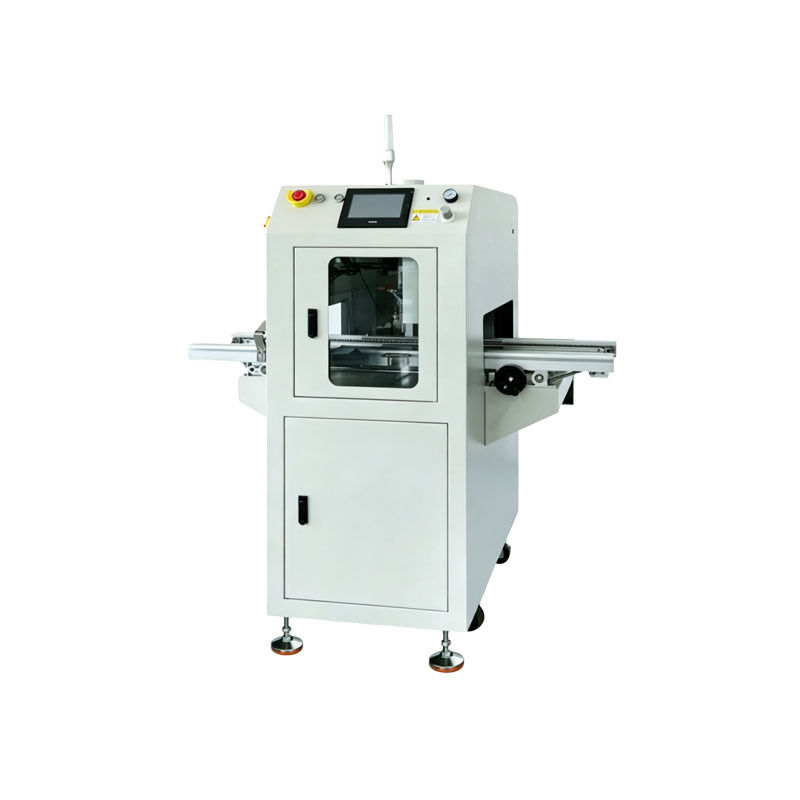

Visión general de la máquina de recubrimiento de placa completa de PCB
La máquina de recubrimiento de toda la placa de PCB es un equipo de procesamiento automatizado de tres pruebas especialmente diseñado para la protección integral de las placas de circuito.También conocido como equipo de recubrimiento de toda la placa de circuito o máquina de pulverización de toda la placa de PCB, se utiliza ampliamente en la producción de protección por lotes para la fabricación electrónica SMT, el control industrial, la nueva energía y las industrias de electrodomésticos.
Este dispositivo inteligente reemplaza los procesos tradicionales de pintura manual y remojo, proporcionando una pulverización de cobertura completa de placas de circuitos PCB enteras.Elimina las limitaciones de la fumigación local y logra un revestimiento uniforme de las superficies del tablero, las superficies de los componentes y los huecos de los pines en todas las direcciones.
Tecnología de recubrimiento de precisión
Con base en sistemas de control de pulverización de alta precisión, el equipo ajusta con precisión la cantidad de pegamento, la velocidad de pulverización y los efectos de atomización.Esto garantiza un espesor uniforme del revestimiento al tiempo que elimina los problemas del revestimiento perdido, acumulación de pegamento y espesor desigual.
La película protectora triple a prueba densa y estable que se obtiene proporciona resistencia a la humedad, aislamiento, prevención de la corrosión, resistencia a la niebla salada y protección contra el envejecimiento.Mejora significativa de la estabilidad y la vida útil de los productos electrónicos.
Compatibilidad de materiales y automatización
Con una gran adaptabilidad, el equipo es compatible con varias pinturas convencionales de tres pruebas, incluidos el acrílico, el poliuretano y la silicona.Cumple con las necesidades de pulverización de diferentes recubrimientos de viscosidad y los requisitos de protección tanto para placas de circuitos ordinarios como para placas de precisión.
Apoya operaciones continuas de lotes con altos niveles de automatización, elimina el recubrimiento manual repetido, mejorando en gran medida la eficiencia de producción al tiempo que reduce los costos laborales y las pérdidas de recubrimiento.
Ventajas operativas
La máquina de recubrimiento de toda la placa de PCB presenta un funcionamiento estable, controles simples, mantenimiento conveniente y una fuerte universalidad.Puede integrarse con líneas de producción automatizadas o funcionar de forma independiente como una sola máquina, lo que lo hace ideal tanto para pequeñas plantas de procesamiento como para grandes empresas de fabricación electrónica que actualizan su tecnología de protección de placas de circuito.
Cabinet de transporte y sistema de seguimiento del suministro de pegamento

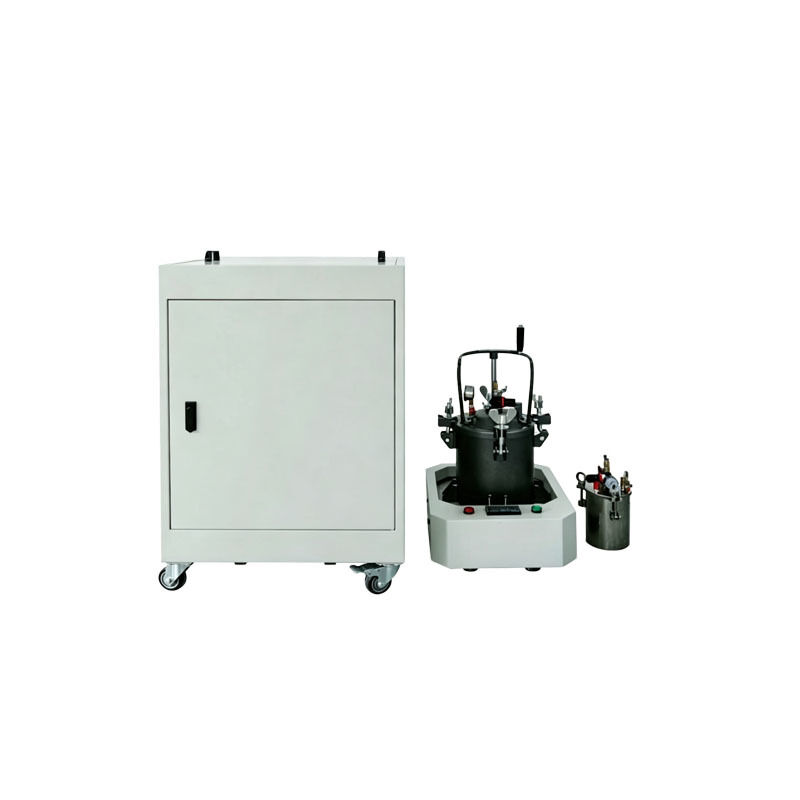

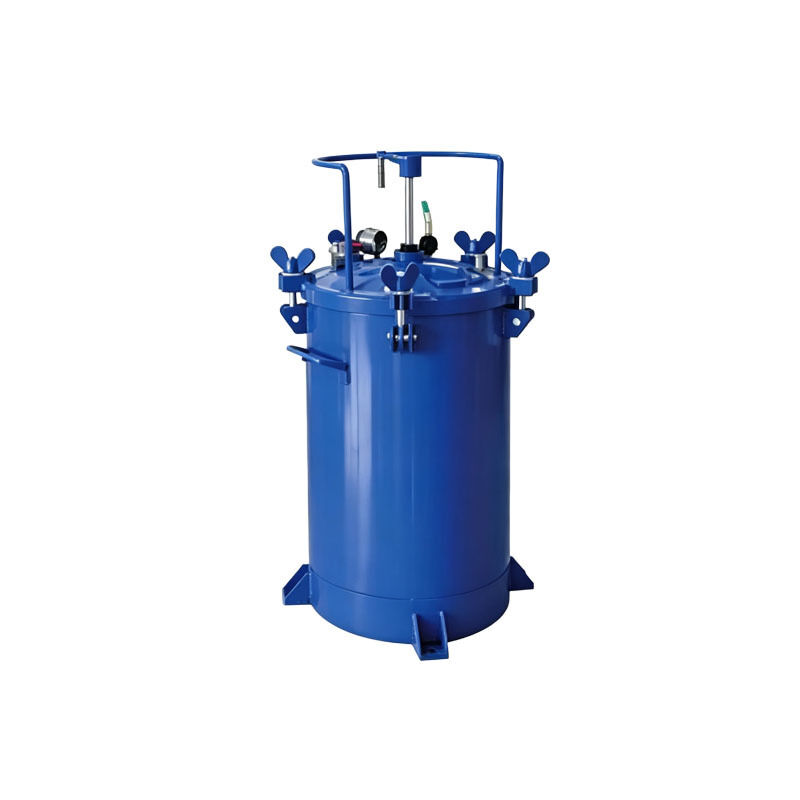

Sistema de suministro de pegamento
