Tablero de visión Yamaha YRM20
,Junta de visión de repuestos YAMAHA
,KME-M441H-014 tabla de visión
-
Lugar de origenJAPÓN
-
Nombre de la marcaYAMAHA
-
CertificaciónCE-KME-M441H-014
-
Número de modeloKME-M441H-014
-
Cantidad de orden mínimaTambién se acepta 1 juego de máquina o pedido mixto Transporte: a granel o en contenedores
-
PrecioNegociable
-
Detalles de empaquetadoLas cajas de exportación estándar y los paquetes resistentes de madera son opciones
-
Tiempo de entrega1-2 días laborables
-
Condiciones de pagoLC, D/A, D/P, T/T, Western Union, MoneyGram

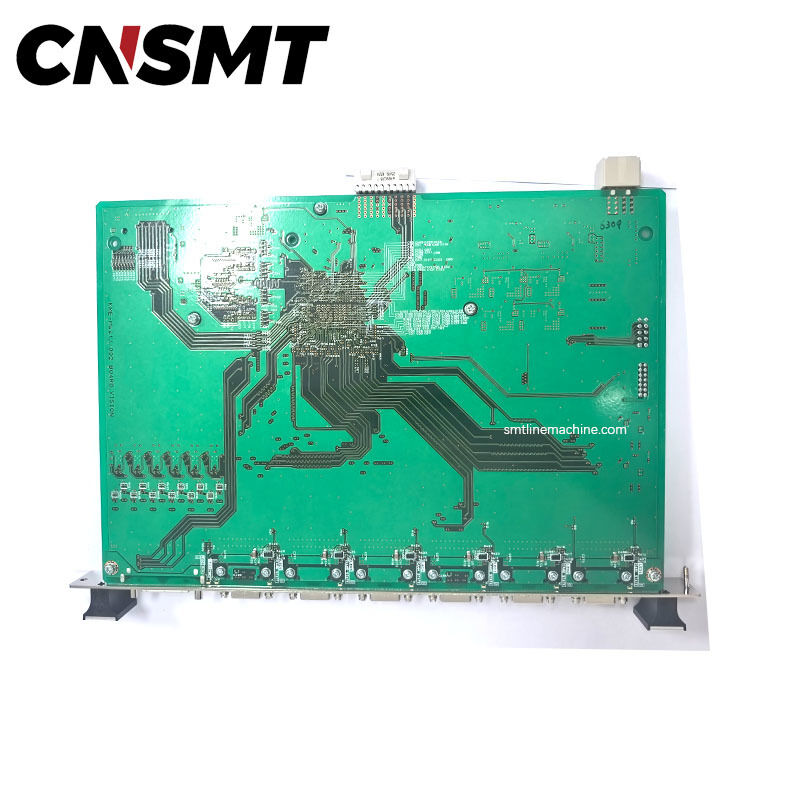

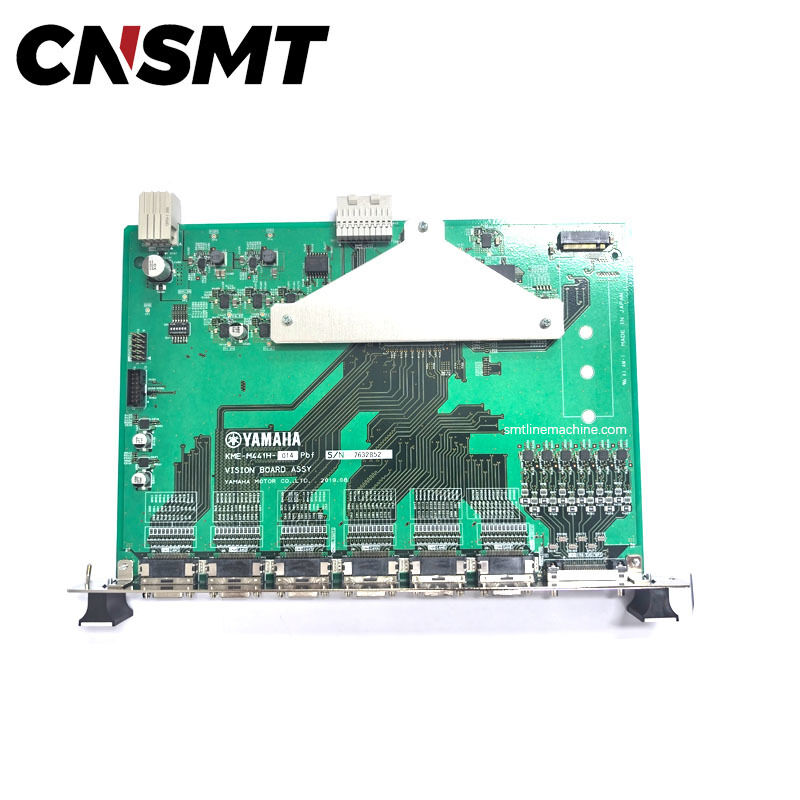

KME-M441H-014 VISION BOARD ASSY para el YAMAHA YRM20
CONJUNTO DE TABLERO DE VISIÓN KME-M441H-014 PARA YAMAHA YRM20
Información básica del producto
Número de pieza:KME-M441H-014
Nombre del producto:CONJUNTO DE TARJETA DE VISIÓN (Conjunto de placa principal de procesamiento de visión)
Equipo aplicable:Montador Pick & Place de cabezal giratorio de alta velocidad YAMAHA YRM20
Categoría:Piezas de repuesto de PCB de procesamiento Core Vision para montador SMT
Descripción del Producto
El tablero de visión KME-M441H-014 sirve como núcleo central de procesamiento de imágenes para las máquinas de colocación Yamaha YRM20. Diseñada como un módulo enchufable CPCI para instalación en plano posterior, esta placa controla la adquisición de imágenes, el cálculo de algoritmos, la corrección de posición y la comunicación de datos para todo el sistema de visión artificial, lo que la hace esencial para la colocación de componentes de alta precisión.
Equipada con puertos de cámara dedicados multicanal, la placa conecta cámaras fiduciales, cámaras de reconocimiento de componentes del cabezal y cámaras de inspección de vista lateral para capturar puntos de marca de PCB, contornos de componentes e imágenes de postura de recogida de boquillas en tiempo real. Realiza decodificación de imágenes de alta velocidad, cálculo de escala de grises y procesamiento de algoritmos de coincidencia de contornos.
La placa convierte los datos de compensación de reconocimiento en valores de compensación de posición y los transmite a la placa servo maestra para corregir la desviación de la PCB y los errores de captación de componentes. Esto garantiza una precisión de colocación de hasta ±0,025 mm y al mismo tiempo reduce los defectos de desplazamiento, desecho, componentes invertidos y rechazo de componentes.
El análisis de imágenes de vista lateral detecta automáticamente recogidas faltantes, piezas inclinadas, componentes invertidos y piezas apiladas, lo que provoca el rechazo de componentes para mejorar el rendimiento de la producción. La placa se comunica a alta velocidad con la placa de la unidad del sistema y la placa servo para sincronizar las coordenadas de ubicación, los resultados del reconocimiento y los códigos de falla, lo que admite la trazabilidad de imágenes para conectarse con los sistemas MES de fábrica para el análisis de calidad.
Este tablero de visión también cuenta con funcionalidad de autodiagnóstico para monitorear los cables de la cámara, las fuentes de luz y el estado del chip, activando alarmas por pérdida de comunicación, falta de imagen, tiempo de espera de reconocimiento y daño en el puerto para facilitar una rápida resolución de problemas.
Lista de piezas relacionadas
| Número de pieza | Descripción |
|---|---|
| KMX-M5183-10 | SELLO, ABRAZADERA ENCENDIDO/APAGADO |
| KMX-M5119-00 | CONJUNTO DE LCD TÁCTIL |
| KMX-M5119-10 | CONJUNTO DE LCD TÁCTIL |
| KMX-M5119-20 | CONJUNTO DE LCD TÁCTIL |
| KMX-M5119-30 | CONJUNTO DE LCD TÁCTIL |
| KMX-M5150-A0 | TECLADO E CONJUNTO. |
| KLF-M5150-20 | TECLADO/PAD E |
| KMX-M13B1-00 | BRKT., KB |
Palabras clave del producto
CONJUNTO DE PLACA DE VISIÓN KME-M441H-014, placa de procesamiento de visión Yamaha YRM20, placa de control principal de visión YRM20, placa de visión KME-M441H-014 de repuesto para máquina de recogida y colocación Yamaha YRM20, conjunto de placa de procesamiento de imágenes KME-M441H-014, placa de reconocimiento de visión del montador SMT, tarjeta controladora de visión CPCI, placa principal de procesamiento de cámara de la máquina de colocación, repuestos Yamaha YRM20, placa de circuito del montador serie YRM, Piezas del sistema de visión de cabezal giratorio Yamaha
