Resaltar
Unidad de sistema YAMAHA YRM20
,Unidad de sistemas YAMAHA M4209
,YAMAHA M4209 system unit
-
Lugar de origenJAPÓN
-
Nombre de la marcaYAMAHA
-
CertificaciónCE-KME-M4209-031
-
Número de modeloKME-M4209-031
-
Cantidad de orden mínimaTambién se acepta 1 juego de máquina o pedido mixto Transporte: a granel o en contenedores
-
PrecioNegociable
-
Detalles de empaquetadoLas cajas de exportación estándar y los paquetes resistentes de madera son opciones
-
Tiempo de entrega1-2 días laborables
-
Condiciones de pagoLC, D/A, D/P, T/T, Western Union, MoneyGram
KME-M4209-031 CONJUNTO DE LA UNIDAD DEL SISTEMA YAMAHA YRM20
KME-M4209-031 CONJUNTO DE LA UNIDAD DEL SISTEMA YAMAHA YRM20
Número de pieza:KME-M4209-031 (KME-M4209-031PbF)
Nombre del producto:CONJUNTO DE LA UNIDAD DEL SISTEMA
Máquina aplicable:Montadora modular Pick & Place de alta velocidad YAMAHA YRM20
Categoría:Placa de control principal SMT Mounter/repuestos de placa base central
Nombre del producto:CONJUNTO DE LA UNIDAD DEL SISTEMA
Máquina aplicable:Montadora modular Pick & Place de alta velocidad YAMAHA YRM20
Categoría:Placa de control principal SMT Mounter/repuestos de placa base central
Descripción general del producto

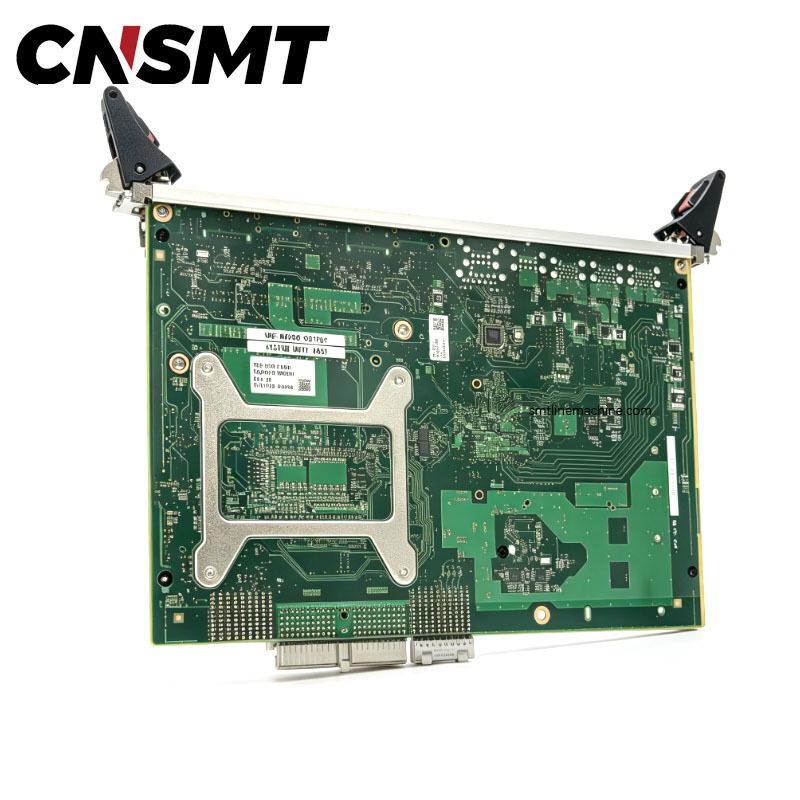

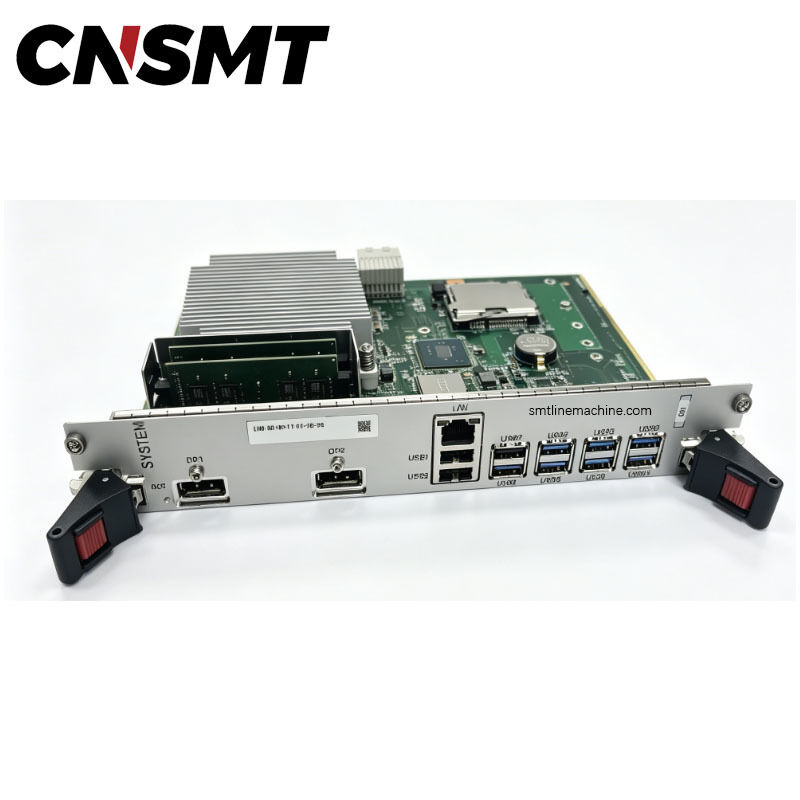

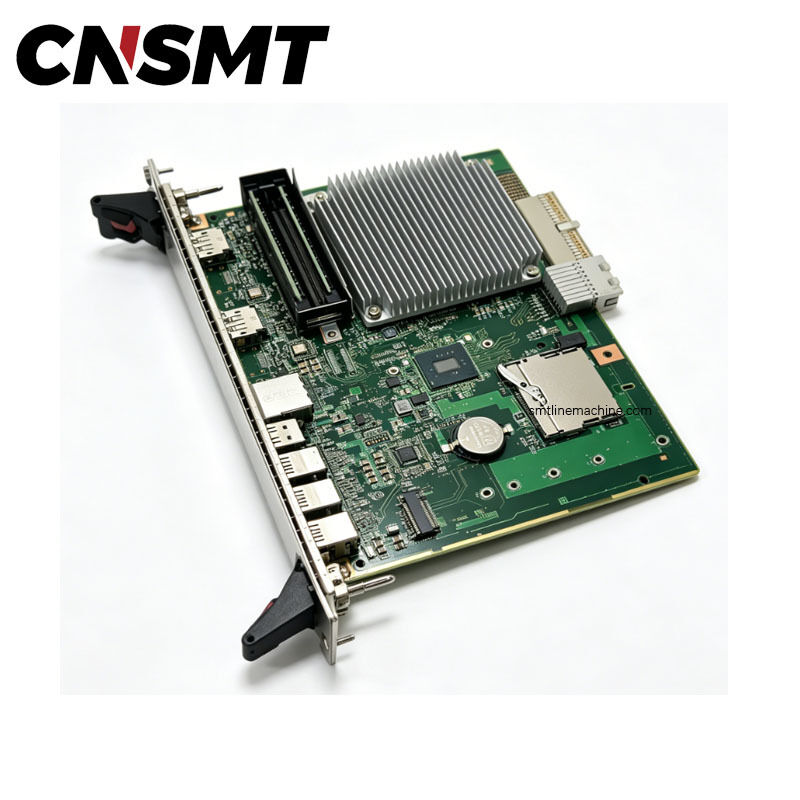

El conjunto de unidad del sistema KME-M4209-031 sirve como placa base de control principal central para las máquinas de colocación Yamaha YRM20 y funciona como el cerebro informático central de todo el equipo. Diseñada con una estructura modular enchufable CPCI para instalación directa en rack, esta placa integra CPU, RAM, chip de almacenamiento, dos puertos LAN, dos puertos de pantalla DP y múltiples puertos de comunicación USB.
Funciones principales
Esta unidad del sistema maneja todas las tareas críticas, incluida la operación del sistema de la máquina, el cálculo del programa de ubicación, el control de la lógica de movimiento, el procesamiento de señales de visión, la comunicación del servo bus, la interacción de datos HMI y la programación del estado de toda la máquina. Actúa como centro de comunicación central que conecta las servoplacas del cabezal, las cámaras de visión, los alimentadores, los sensores del transportador y las placas IO para garantizar el funcionamiento coordinado de todos los componentes mecánicos y electrónicos.
Conectividad e integración
Equipado con completos puertos externos, el sistema admite conexiones con monitores de operación, importación/exportación de programas USB, redes de fábrica MES, sistemas de trazabilidad de componentes y sistemas de escaneo de códigos de barras para una gestión inteligente de la producción. También monitorea el estado del hardware en tiempo real y activa alarmas de fallas para facilitar el diagnóstico rápido de averías de la máquina.
Ventaja de suministro
CNSMT mantiene un stock de placas de unidades de sistema KME-M4209-031 originales, nuevas y reacondicionadas probadas. Todas las placas de segunda mano se someten a rigurosas pruebas de encendido, inspección de continuidad de puertos y pruebas de envejecimiento de estabilidad extendida antes del envío, lo que garantiza la funcionalidad plug-and-play después del reemplazo.
Ideal para proyectos de reparación de averías de equipos, inventario de repuestos y modernización de máquinas. También suministramos la gama completa de placas de la serie YRM20, estaciones de cambio de boquillas, conjuntos de cámaras y todos los repuestos consumibles, ofreciendo precios mayoristas competitivos, envío rápido global y servicios profesionales de comparación de números de piezas.
Escenarios típicos de reemplazo
- Bucle de arranque de la máquina, imposibilidad de ingresar al sistema operativo, fallas del sistema y errores de pantalla azul
- Fallo de comunicación entre el host y la pantalla táctil, puertos USB/Ethernet no funcionales
- Alarmas de error de bus, comunicación servo anormal, fallas de conexión fuera de línea con el sistema MES
- Envejecimiento de la placa base, fugas de condensadores y daños en el chip que provocan fallos en el arranque de la máquina
Lista de piezas relacionadas
| # | Número de pieza | Descripción |
|---|---|---|
| 1 | KME-M4209-03 | CONJUNTO DE LA UNIDAD DEL SISTEMA |
| 2 | KME-M4530-01 | CONJUNTO BRD MAESTRO SRV |
| 3 | KME-M441H-01 | CONJUNTO DEL TABLERO DE VISIÓN |
| 4 | KME-M5880-02 | CONJUNTO DE TARJETA DEL CONVERTIDOR |
| 5 | KME-M5840-31 | CONJUNTO DE TARJETA DE SERVO |
| 6 | KME-M5840-01 | CONJUNTO DE TARJETA DE SERVO |
| 7 | KME-M4141-00 | PANEL SIMPLE 1 |
| 8 | KME-M4141-10 | PANEL SIMPLE 2 |
| 9 | KME-M4250-00 | CONJUNTO DE TARJETA DE PLACA POSTERIOR |
| 10 | KME-M4255-00 | DISCO FLASH 4G |
| 11 | KME-M6185-A0 | VENTILADOR CR DENTRO1 CONJUNTO |
| 12 | KME-M6185-B0 | VENTILADOR CR INSIDE2 CONJUNTO |
| 13 | KME-M6185-C0 | VENTILADOR CR INSIDE3 CONJUNTO |
| 14 | KME-M4510-01 | CONJUNTO DE TARJETA MADRE |
| 15 | KME-M445E-A0 | CONJUNTO DE CONDENSADOR |
| 16 | KME-M135D-00 | TORNILLO |
| 17 | 90166-12JA10 | TORNILLO, CABEZA PAN |
| 18 | 90602-03308 | TORNILLO, CABEZA PAN C/C |
| 19 | 98502-04030 | TORNILLO DE CABEZA RONDA |
| 20 | 92902-04600 | ARANDELA, SIMPLE |
Conjunto de unidad del sistema KME-M4209-031
Tablero de control principal Yamaha YRM20
Placa base del sistema YRM20
Placa base de repuesto KME-M4209-031PbF
Conjunto de placa principal de CPU YRM20
Unidad de control central de máquina de recogida y colocación SMT
Placa de unidad del sistema CPCI
Placa base del host de la máquina de colocación
Repuestos Yamaha YRM20
Placa de circuito del montador de la serie YRM
Placa controladora SMT Yamaha
