Yamaha YG100R SMT Máquina Z-eje Motor de bloque de aluminio

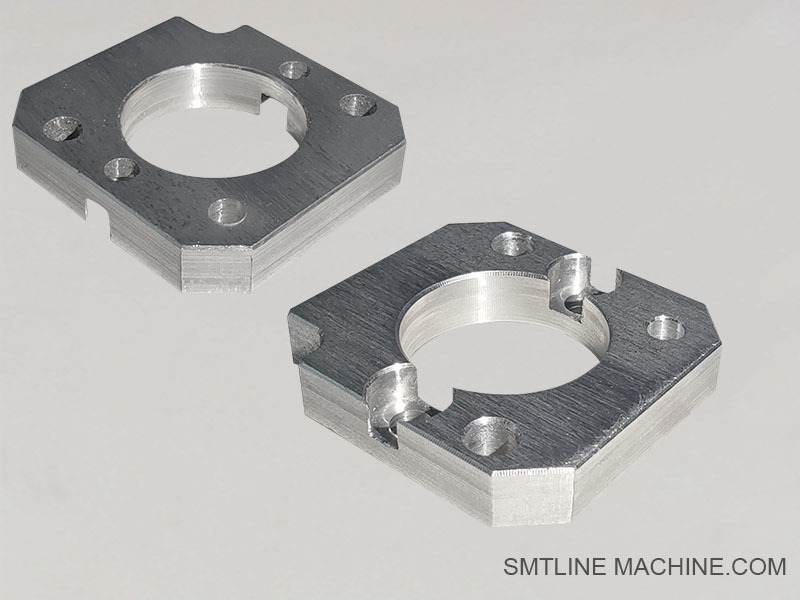

KHW-M712M-00X Soporte de bloque de aluminio del motor del eje Z de la máquina SMT Yamaha YG100R

KHW-M712M-00X Soporte de aluminio del motor del eje Z – Máquina SMT Yamaha YG100R

Descripción general

El KHW-M712M-00X es un soporte de montaje del motor del eje Z fabricado con aluminio mecanizado de precisión, diseñado para su uso en la máquina pick-and-place Yamaha YG100R. Este soporte asegura el motor del eje Z al cabezal de colocación o al sistema de pórtico, garantizando la estabilidad, el movimiento vertical preciso y la alineación durante la colocación de componentes a alta velocidad.

Características principales

Número de pieza: KHW-M712M-00X
Compatibilidad con la máquina: Máquina SMT Yamaha YG100R
Función:

Monta y alinea el motor del eje Z (eje vertical)
Garantiza la estabilidad mecánica durante el movimiento de subida/bajada de la boquilla
Ayuda a reducir la vibración y los errores de posicionamiento
Material: Aleación de aluminio ligera y de alta resistencia
Diseño: Mecanizado CNC de precisión con orificios de montaje y ranuras de interfaz del motor
Acabado: Anodizado o tratado anticorrosión (varía según el lote)

Aplicaciones

Soporta el motor del eje Z responsable de subir/bajar la boquilla de recogida
Mantiene la rigidez estructural en condiciones de carga dinámica
Se utiliza en el mantenimiento, las actualizaciones o la reparación del cabezal de la máquina de la serie Yamaha YG100R

Notas de instalación

Debe instalarse con el par de apriete adecuado en los tornillos de montaje
La alineación con el eje del motor y el sensor del eje Z es fundamental para un funcionamiento preciso
Recomendamos emparejarlo con el motor y los sujetadores originales de Yamaha para un ajuste óptimo

Resumen

El soporte de aluminio KHW-M712M-00X es un componente mecánico esencial para el sistema del eje Z de las máquinas pick-and-place Yamaha YG100R. Proporciona un soporte fiable y una alineación precisa para el motor vertical, lo que garantiza una colocación de componentes suave y precisa en entornos de producción SMT exigentes.

Accesorios relacionados para KHW-M712M-00X (Soporte del motor del eje Z)

Notas:

Estos accesorios garantizan un movimiento preciso del eje Z, fundamental para un rendimiento preciso de pick-and-place.
Utilice siempre piezas originales de Yamaha para mantener la alineación mecánica y la fiabilidad.
Si proporciona el tipo de cabezal de su YG100R (por ejemplo, de un solo pórtico o de doble cabezal), se pueden recomendar números de pieza más exactos.

Números de pieza relacionados – KHW-M712M-00X y conjunto del eje Z (YG100R)

Notas:

Estos números de pieza son estándar para Yamaha YG100R, pero los modelos o configuraciones de cabezal específicos pueden diferir ligeramente.
Compruebe siempre con la lista de materiales (BOM) de la máquina o el manual de mantenimiento para confirmar la compatibilidad de las piezas.
Se recomiendan encarecidamente las piezas originales de Yamaha para la alineación y la durabilidad de precisión.

Guía de preguntas frecuentes — Soporte del motor del eje Z KHW-M712M-00X (Yamaha YG100R)

1. ¿Para qué se utiliza el KHW-M712M-00X?

Es un soporte de aluminio que monta y asegura el motor del eje Z en el cabezal de colocación Yamaha YG100R, lo que permite un movimiento preciso de subida/bajada de la boquilla durante la recogida y colocación de componentes.

2. ¿Qué máquinas utilizan este soporte?

Se utiliza principalmente en las máquinas pick-and-place Yamaha YG100R. También se puede encontrar en modelos de generación similar o cabezales personalizados con el mismo diseño de eje Z.

3. ¿Cuál es la función del soporte del eje Z?

Fija el motor del eje Z en su lugar
Mantiene la alineación con el husillo roscado o el husillo de bolas
Soporta el movimiento vertical estable y preciso del conjunto del cabezal/boquilla

4. ¿De qué material está hecho?

Fabricado con aleación de aluminio mecanizada de precisión, que ofrece alta resistencia, bajo peso y resistencia a la corrosión. Esto garantiza la estabilidad sin añadir una carga excesiva al cabezal.

5. ¿Cómo sé si el soporte está dañado?

Los síntomas comunes incluyen:

Motor del eje Z suelto o desalineado
Altura de la boquilla inconsistente o errores de posicionamiento
Grietas visibles, deformaciones o orificios de tornillos despojados en el soporte

6. ¿Puedo sustituir el soporte yo mismo?

Sí — si es un técnico cualificado. La sustitución requiere:

Desmontaje del motor del eje Z y del husillo roscado
Extracción del soporte antiguo y montaje del nuevo
Realineación del motor y verificación de la calibración de la boquilla

7. ¿Qué otras piezas debo inspeccionar al sustituir el soporte?

Motor del eje Z (KHW-M7106-00)
Acoplamiento (KHW-M7123-00)
Husillo roscado o husillo de bolas (KHW-M7101-00)
Sensor del eje Z (KHW-M7109-00)
Guía lineal (KHW-M7103-00)
Tornillos de montaje y alineación del marco

8. ¿Es necesaria la calibración después de la sustitución?

Sí. Después de sustituir el soporte y volver a montar el motor, la posición del eje Z debe recalibrarse utilizando la interfaz de la máquina Yamaha para garantizar alturas de recogida precisas.

9. ¿Dónde puedo conseguir un soporte de repuesto?

Pídalo a los distribuidores oficiales de piezas SMT de Yamaha o a los distribuidores autorizados. Utilice siempre piezas originales para garantizar el ajuste, la resistencia del material y la compatibilidad con la máquina.
