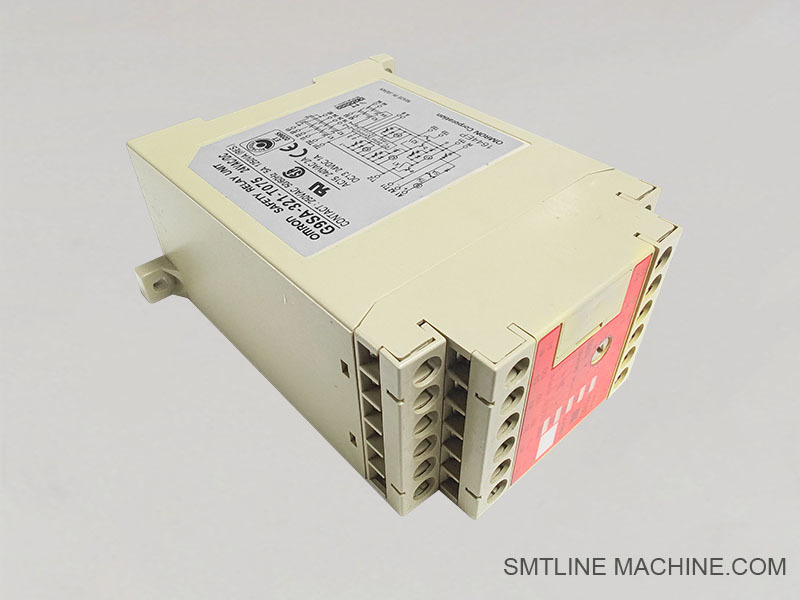

KLF-M537F-A0 YSM10 YSM20R Relé de interruptor de succión de máquina SMT G9SA-321-T075

KLF-M537F-A0 YSM10 YSM20R SMT el relé del interruptor de succión de la máquina G9SA-321-T075

El sistema de transmisión de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control de la red de control.

Resumen general

El KLF-M537F-A0 es la unidad de relé de seguridad designada utilizada en las máquinas Yamaha SMT (modelos YSM10, YSM20R) como parte del circuito de control del interruptor de vacío (recogida).Su función es proporcionar una función de retraso de apagado confiable y certificada de seguridad en respuesta a las entradas de detección de vacío o parada de emergencia.

El módulo de relé principal es el Omron G9SA‐321‐T075, un relé de seguridad compacto y montable en DIN-rail con un temporizador de retraso OFF de 7,5 segundos, compatible con fuentes de alimentación tanto de 24 VAC/DC como de 100-240 VAC.

Características clave

Modelo: OMRON G9SA-321-T075 El modelo es el siguiente:
Fuente de alimentación: 24 VAC/DC o 100 ‰ 240 VAC ([assets.omron.eu][1])
Configuración de contacto:

3 salidas de seguridad (NO) para el control primario
Contactos con doble retraso OFF (DPST-NO) con un retraso máximo de 7,5 s ([assets.omron.eu][1])
1 contacto NC auxiliar
Rango del temporizador: 0,5 s a 7,5 s, establecido en fábrica a 7,5 s ([Cloudinary] [2])
Las calificaciones:

Capacidad de conmutación de hasta 5 A (250 VAC / 30 VDC)
Tiempo de respuesta rápido (10 ms) y baja resistencia de contacto (≤100 mΩ) ([Electrónica Mouser][3])
Certificaciones: conforme con la norma EN/BG, aprobado por UL/CSA
Diseño:

Con un peso de aluminio igual o superior a 20 g/m2
Ancho compacto de 45 mm
Resistencia a las vibraciones y a los golpes para uso industrial ([Cloudinary][2])

Aplicaciones típicas

Implementa un retraso de apagado seguro para el interruptor de recogida de vacío en las máquinas SMT:

Asegura que el motor de vacío permanezca encendido durante un breve retraso después de la pérdida de vacío o la parada de emergencia, lo que permite el regreso seguro de la boquilla.
Monitorear las entradas del circuito de seguridad (por ejemplo, sensores, interruptores de límite) antes de cortar la energía de los actuadores.
Actúa como un relé de seguridad en el sistema de control de vacío YSM10/YSM20R con retraso controlado.

Concepto de la operación

Cuando se desactiva la señal de vacío o de error, el temporizador de tiempo de apagado mantiene la potencia hasta 7,5 s, lo que permite el apagado controlado.
Los contactos se abren solo después de que expire el retraso o mediante reinicio de emergencia o manual, dependiendo de la configuración de entrada.

Beneficios

Mejora la seguridad de la máquina al evitar el apagado abrupto de los componentes de vacío
Compacto, el temporizador configurado en fábrica evita el cableado externo
Cumple con las normas de seguridad industrial y alivia la carga de diseño

Conclusión

Se utiliza en el conjunto de control KLF-M537F-A0 para máquinas SMT Yamaha YSM10/YSM20R,el relé de seguridad Omron G9SA‐321‐T075 garantiza un funcionamiento controlado y seguro del sistema de recogida de vacío al proporcionar una función de retraso de apagado confiable y cumplir los requisitos de seguridad industrial.

Accesorios relacionados para el relé KLF-M537F-A0 / G9SA-321-T075

Las notas:

Todo el cableado y la lógica de control deben seguir el diseño del circuito YSM10/YSM20R de Yamaha y los estándares de cableado de relé de Omron.
Se recomienda utilizar piezas originales para la plena compatibilidad y certificación de seguridad.
El módulo de relé solo debe ser reemplazado o mantenido por personal capacitado.

Números de piezas relacionadas ¥ KLF-M537F-A0 / G9SA-321-T075 Reunión de relevos

Las notas:

Verifique siempre la compatibilidad con su modelo de máquina específico YSM10 o YSM20R.
Utilice piezas originales de Yamaha y Omron para garantizar un rendimiento de seguridad adecuado y el cumplimiento de la certificación.
Para la correspondencia exacta del BOM o el diseño del gabinete eléctrico, los números de piezas pueden variar ligeramente según la configuración.

Guía de preguntas frecuentes KLF-M537F-A0 (con Omron G9SA-321-T075)

Función: Control de vacío y relé de seguridad de apagado de emergencia con retraso

1¿Para qué se usa el KLF-M537F-A0?

Se trata de un módulo de relé de seguridad integrado en las máquinas de recogida y colocación Yamaha YSM10 y YSM20R.Controla los sistemas de recogida de vacío con una función de retraso OFF y admite la lógica de parada de emergencia utilizando el relé Omron G9SA-321-T075.

2¿Qué hace el relé G9SA-321-T075?

Es un relé de seguridad de 3 polos con un retraso de 7.5 segundos para apagar.Se mantiene la energía brevemente para permitir una reacción segura de la máquina como la retirada de la boquilla antes de que el vacío se apaga.

3¿Este módulo tiene certificado de seguridad?

Sí. El relé G9SA es compatible con EN ISO 13849-1 (PLe) e IEC/EN 60204-1. También está reconocido por UL/CSA, por lo que es adecuado para aplicaciones de seguridad industrial.

4¿Qué fuente de energía requiere?

Siempre verifique el suministro de su máquina antes de reemplazarla.

5¿Puedo ajustar el temporizador del relé?

No. El G9SA-321-T075 es un modelo de retraso de 7.5 segundos fijado en fábrica.

6¿Qué pasa si el relé falla?

Si los contactos del relé se desgastan o el temporizador de retardo funciona mal, el control de vacío puede comportarse de manera impredecible o las funciones de seguridad pueden no activarse correctamente.Se recomienda el reemplazo inmediato con piezas originales..

7¿Cómo reemplazo el relé?

Apague la máquina SMT y aísle el gabinete de control.
Se retirará el relé DIN montado en el carril (con toma de corriente de la base, si procede).
Inserte el nuevo G9SA-321-T075 en el enchufe y confirme las conexiones terminales.
Reinicie la máquina y verifique la función de control de vacío.

8¿Dónde puedo conseguir un reemplazo?

Desde distribuidores de piezas Yamaha SMT o proveedores certificados por Omron.

9¿Este relé es intercambiable con otros modelos?

No. Solo utilice G9SA-321-T075 o alternativas aprobadas por Yamaha. El uso de tiempos de demora o configuraciones de contacto diferentes puede comprometer la lógica de seguridad de la máquina.
