YSM20 borde de la abrazadera de la placa de engranaje principal

YSM20 borde de la abrazadera de la placa de engranaje principal

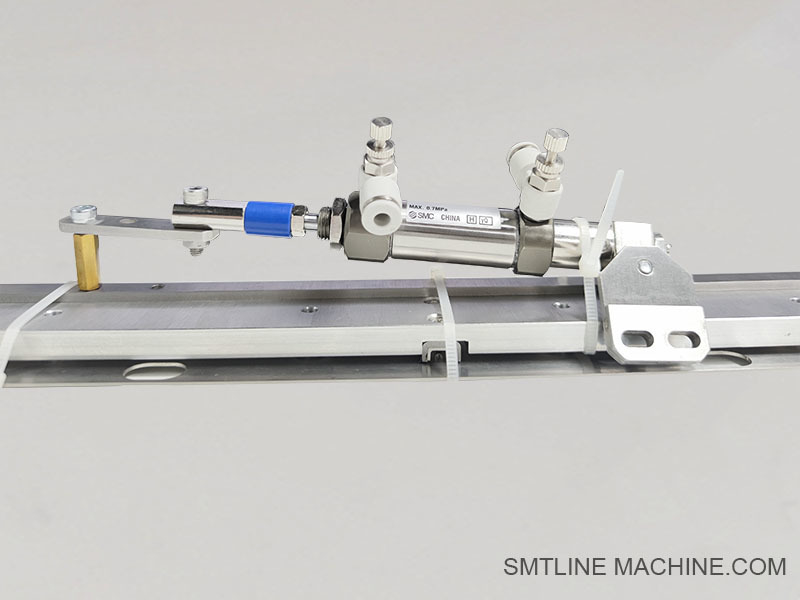

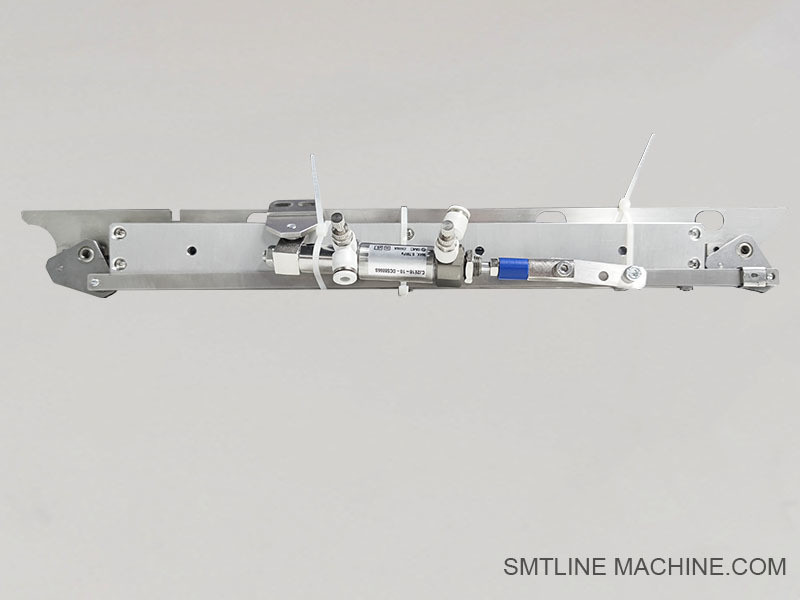

Introducción del producto ¥ YSM20 Clampada de la placa de engranaje principal

El borde de sujeción de la placa de engranaje principal es un componente de sujeción mecánica crítico utilizado en el montaje modular de alta velocidad Yamaha YSM20.Es responsable de asegurar y estabilizar la placa de engranaje principal dentro del conjunto de la unidad de accionamiento o cabeza de la máquina, asegurando un posicionamiento constante, una reducción de las vibraciones y un movimiento mecánico preciso durante las operaciones de colocación.

Características clave:

Objetivo: Diseñado para mantener la placa de engranaje principal en alineación precisa dentro del sistema de accionamiento
Material: Acero de alta resistencia para herramientas o aluminio endurecido, con tratamiento de superficie anti-desgaste
Ajuste de precisión: Mecanizado con tolerancias de micrones para una interfaz óptima con la carcasa del engranaje y la estructura circundante
Durabilidad: Construido para soportar cargas mecánicas de alta velocidad y tensiones de movimiento repetidas
Ubicación de instalación: normalmente montado dentro de la unidad de cabeza de colocación o el conjunto del módulo de accionamiento del YSM20

Función y aplicación:

Previene el deslizamiento del engranaje o el desplazamiento axial durante el funcionamiento
Mejora la estabilidad de transmisión de los sistemas de movimiento rotativo y lineal
Contribuye al posicionamiento preciso de la boquilla, el movimiento de la cabeza en el eje Z y las rotaciones de engranajes motorizados
Desempeña un papel clave en el mantenimiento preventivo y los procedimientos de alineación de la máquina

Especificaciones típicas:

Nombre de la parte: Clampada de borde de la placa de engranaje principal
Aplicación: Yamaha YSM20 (posiblemente compatible con YSM20R, YSM10, etc.)
Revestimiento: revestido anticorrosión, bordes chanfrados
Número de la parte: (Se requiere confirmación; puede comenzar por KHJ-MCxxx-00)

Accesorios relacionados con el acoplamiento del borde de la placa de engranaje principal YSM20

1. Placa de engranaje principal (placa de base del engranaje)

Base de montaje del núcleo donde se fija el borde de la abrazadera, que contiene los engranajes principales de la transmisión para la cabeza de colocación.

2. Tornos de sujeción / tornillos de montaje

Los sujetadores de maquinaria de precisión que sujetan el borde de la abrazadera a la placa de engranaje principal.

3. Conjunto de rodamientos de engranajes

Apoya el eje giratorio conectado a la placa de engranajes.

4. Eje de conducción de la cabeza (eje del eje Z/R)

Transfiere el movimiento del motor al mecanismo de engranajes. El borde de la abrazadera estabiliza su extremo fijo en la placa.

5. Posicionamiento de las pinzas / pines de alineación

Se utiliza para alinear con precisión el borde de la abrazadera y la placa de engranaje principal durante el montaje o el mantenimiento.

6Marco o cubierta de la unidad de cabeza

Cubre y sostiene el conjunto completo de engranajes. El borde de la abrazadera se instala dentro de esta estructura mecánica cerrada.

7. Espaciador antivibración o Shim

Se coloca debajo de la abrazadera o de la placa de engranaje para absorber las micro vibraciones durante la colocación a gran velocidad.

8El acoplador del motor de accionamiento principal

Requiere una alineación exacta con la placa de engranaje y el borde de la abrazadera para garantizar una rotación suave.

9- Pad de lubricación / placa de grasa (si corresponde)

Montado cerca de la abrazadera para mantener la lubricación y reducir la fricción entre las piezas móviles.

Nota:
Estos accesorios suelen ser parte del eje Z o el conjunto de transmisión de la cabeza rotativa dentro de la cabeza modular Yamaha YSM20.Son fundamentales para un funcionamiento mecánico preciso y deben reemplazarse juntas durante las reparaciones o reajustes.

Números de piezas relacionadas ¥ YSM20 borde de la abrazadera de la placa de engranaje principal

1. KHJ-MC310-00

El borde de la pinza de la placa de engranaje principal

2. KHJ-MC311-00

Placa de engranaje principal La placa de montaje de engranaje principal que soporta la transmisión de potencia.

3. KHJ-MC312-00

Parafusos de montaje de borde de abrazadera Velas de montaje especiales con elementos de bloqueo.

4. KHJ-MC313-00

Conjunto de rodamientos de engranaje

5. KHJ-MC314-00

Posicionamiento de los pines de las clavijas ️ Pinos de alineación para la instalación precisa del borde de la abrazadera y la placa de engranajes.

6. KHJ-MC315-00

El conjunto del eje de transmisión

7. KHJ-MC316-00

Espaciador antivibración ️ Espaciador amortiguador de vibraciones para reducir las micro vibraciones durante el funcionamiento a alta velocidad.

8. KHJ-MC317-00

Pad de lubricación para mantener la reducción de la fricción de los engranajes.

9. KHJ-MC318-00

Capa de la carcasa de la unidad de conducción de la cabeza

Nota:
Los números de piezas pueden variar según las versiones y revisiones de las máquinas específicas.

Guía de preguntas frecuentes Yamaha YSM20 Clampada de borde de la placa de engranaje principal

1. ¿Cuál es la función del borde de sujeción de la placa de engranaje principal?

Sostiene firmemente la placa de engranaje principal en su lugar dentro de la unidad de transmisión o cabeza del YSM20 ′, asegurando una alineación precisa de los engranajes y un movimiento mecánico estable durante el funcionamiento.

2¿Dónde está instalado el borde de la abrazadera?

Normalmente instalado dentro del conjunto de cabeza de colocación o módulo de accionamiento, sujetando firmemente la placa de engranaje principal para evitar el deslizamiento o la desalineación.

3¿Qué materiales se utilizan para el borde de la abrazadera?

Por lo general hecha de acero de herramienta de alta resistencia o aluminio endurecido con tratamiento de superficie anti-desgaste para la durabilidad.

4¿Cuáles son las señales comunes de que el borde de la abrazadera necesita mantenimiento o reemplazo?

Ruido o vibración inusuales procedentes del área de engranajes
Desalineación del engranaje que causa errores de colocación
Desgaste o daños visibles en la superficie del borde de la abrazadera

5¿Cómo se sustituye o se hace el mantenimiento del borde de la abrazadera?

El reemplazo requiere el desmontaje parcial de la unidad principal.

6¿Hay accesorios recomendados para reemplazar junto con el borde de la abrazadera?

Se recomienda comprobar y, si es necesario, reemplazar las partes relacionadas, como tornillos de montaje, rodamientos, puntas de posicionamiento y almohadillas de lubricación para un rendimiento óptimo.

7¿Puede la instalación incorrecta del borde de la abrazadera afectar al rendimiento de la máquina?

Sí, una instalación incorrecta puede provocar deslizamiento de engranajes, posicionamiento de boquilla inexacto y, finalmente, errores de colocación o tiempo de inactividad de la máquina.

8¿Dónde puedo encontrar piezas de repuesto originales?

Los distribuidores y centros de servicio autorizados de Yamaha llevan piezas OEM, lo que garantiza la compatibilidad y la fiabilidad.

9¿Hay un programa de mantenimiento para el borde de la abrazadera?

Se recomienda la inspección de rutina durante los intervalos de mantenimiento preventivo, especialmente después de las horas de trabajo de la máquina o de los reemplazos de piezas.

10¿Quién puede ayudar con la instalación o la solución de problemas?

Se recomiendan técnicos certificados por Yamaha o ingenieros de mantenimiento SMT experimentados para la instalación y resolución de problemas del borde de la abrazadera.
