YSM20R 1,2m de vía extendida

Pista extendida YSM20R de 1,2 m

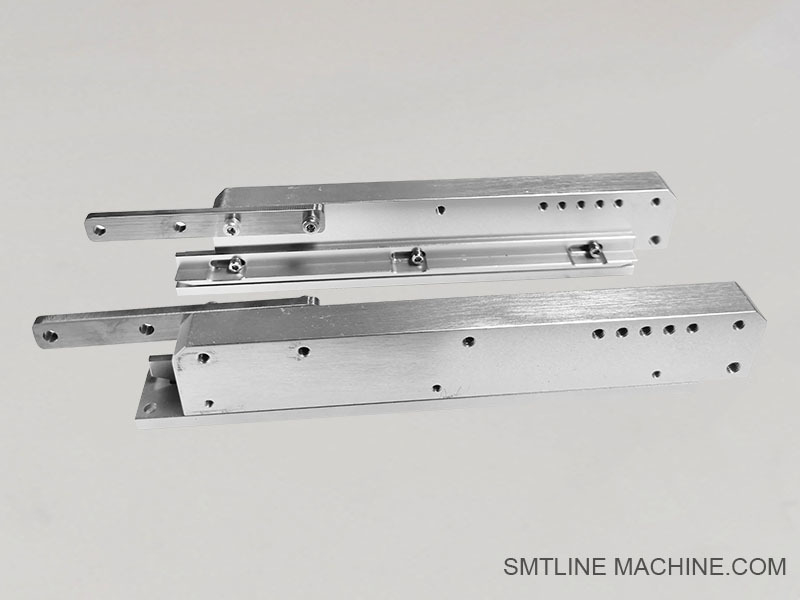

Introducción del producto – Pista extendida Yamaha YSM20R de 1,2 m
La pista extendida de 1,2 m para la Yamaha YSM20R es una extensión de transportador instalada en fábrica o en campo, diseñada para soportar PCB más grandes o largas en entornos de producción SMT de alta velocidad. Aumenta la longitud máxima de manejo de PCB de la máquina, asegurando un transporte suave y un posicionamiento preciso para placas de formato extendido.

Características principales:
Soporte de PCB extendido: Aumenta la longitud del transportador a 1200 mm, lo que permite el manejo de placas extra largas (por ejemplo, tiras LED, unidades de retroiluminación, placas de alimentación).
Compatibilidad total: Diseñado para una integración perfecta con las montadoras modulares Yamaha YSM20R.
Transporte de precisión: Equipado con correas motorizadas de alta precisión y guías de sujeción laterales para una transferencia estable de la placa.
Estructura de alta resistencia: La estructura reforzada soporta PCB grandes y pesadas sin deformaciones ni vibraciones.
Sincronización de bucle cerrado: Se sincroniza con el sistema interno de transferencia de placas para una operación en línea continua.

Especificaciones (típicas):
Rango de longitud efectiva de PCB: Hasta 1200 mm (según el modelo)
Rango de ancho de PCB: Típicamente 50–510 mm (ancho estándar de YSM20R)
Método de transporte: Correa motorizada de doble carril o carril único
Construcción: Estructura de acero con recubrimiento de polvo con superficie de transportador antiestática
Fuente de alimentación: Integrada desde la unidad principal YSM20R o entrada auxiliar

Aplicaciones:
Ideal para iluminación LED, placas de control automotriz, módulos de fuente de alimentación y otros ensamblajes SMT de formato grande
Se utiliza en líneas de múltiples máquinas donde las placas largas necesitan un procesamiento en línea ininterrumpido









Accesorios relacionados – Pista extendida YSM20R de 1,2 m

1. Juego de soportes de pista
Soportes de montaje de alta resistencia utilizados para asegurar la pista extendida al marco principal de la máquina. Asegura la estabilidad estructural.

2. Conjunto de motor de accionamiento
Incluye el motor, la caja de cambios y las unidades de sensor que alimentan la cinta transportadora. Específicamente ajustado para el control de transferencia de placas largas.

3. Correa de distribución / Cinta transportadora
Cintas de transporte antiestáticas diseñadas para una transferencia de PCB estable y de baja vibración a lo largo de la longitud extendida.

4. Kit de sensores (Entrada/Salida)
Incluye sensores fotoeléctricos o reflectantes para la detección de la posición de la PCB, la detección de presencia o la parada de errores.

5. Unidad de ajuste de ancho (Opcional)
Mecanismo de ajuste de ancho de pista motorizado o manual para acomodar PCB de varios tamaños durante el cambio de línea.

6. Rieles guía laterales / Rieles de sujeción
Ayuda a mantener las PCB alineadas durante el transporte a larga distancia. A menudo ajustables o con resorte.

7. Pies de nivelación o pernos de anclaje
Se utilizan para estabilizar la pista extendida en el suelo de la fábrica y alinearla con la altura del transportador YSM20R.

8. Arnés de cableado (Señal y alimentación)
Kits de cableado para conectar los sensores, motores y controles de la pista extendida al sistema de control principal de la YSM20R.

9. Cubierta de la pista o placa protectora
Protección protectora para evitar la entrada de polvo o el contacto accidental con las piezas móviles. Puede incluir paneles transparentes.

10. Transportador de búfer en línea (Opcional)
Un módulo opcional instalado entre las máquinas para almacenar o pausar las PCB durante los retrasos temporales aguas arriba/aguas abajo.

Nota:
Todos los accesorios deben coincidir con el tipo de pista (carril único/doble) y la configuración de la YSM20R. Algunos componentes pueden diferir para las líneas de producción de LED o las placas de ancho personalizado.









Números de pieza relacionados – Pista extendida YSM20R de 1,2 m

1. KHJ-MC120-00
Unidad principal de pista extendida – Conjunto de transportador de 1,2 metros diseñado para la integración con YSM20R.

2. KHJ-MC121-00
Juego de soportes de montaje de pista – utilizado para asegurar la pista extendida al marco base de la YSM20R.

3. KHJ-MC122-00
Unidad de cinta transportadora – incluye correas de distribución antiestáticas específicamente dimensionadas para pistas de 1,2 m.

4. KHJ-MC123-00
Conjunto de motor de accionamiento – motor y juego de engranajes para alimentar el movimiento del transportador.

5. KHJ-MC124-00
Kit de sensores – incluye sensores de presencia/posición de PCB y soportes para la detección de entrada/salida.

6. KHJ-MC125-00
Juego de rieles guía laterales – rieles guía ajustables o fijos para estabilizar las PCB largas.

7. KHJ-MC126-00
Arnés de cableado – kit de cableado de alimentación y señal para conectar la pista extendida al controlador principal de la YSM20R.

8. KHJ-MC127-00
Juego de base de nivelación – anclajes de suelo o pies de ajuste de altura para nivelar el riel extendido.

9. KHJ-MC128-00
Unidad de ajuste de ancho de pista (opcional) – para cambios de ancho automáticos o manuales según el tamaño de la PCB.

10. KHJ-MC129-00
Cubierta protectora de la pista – panel de protección para la seguridad y la protección contra el polvo sobre la unidad del transportador.

Notas:
Estos números de pieza siguen la convención de nomenclatura de la serie KHJ de Yamaha.
El uso real puede depender de si está utilizando sistemas de doble carril o de carril único.
Las líneas personalizadas (por ejemplo, el manejo de placas LED) pueden requerir accesorios o soportes opcionales.








Guía de preguntas frecuentes – Pista extendida Yamaha YSM20R de 1,2 m
1. ¿Cuál es el propósito de la pista extendida de 1,2 m?
La pista extendida aumenta la capacidad de manejo de longitud máxima de PCB de la máquina, lo que permite que la YSM20R admita PCB de formato largo (hasta 1,2 metros), como tiras LED, placas de alimentación o unidades de control industrial.
2. ¿La pista extendida es estándar u opcional?
Es un complemento opcional, instalado en fábrica o adaptado en campo, según la configuración de la línea de producción y los requisitos de longitud de la PCB.
3. ¿Qué máquinas son compatibles con esta pista extendida?
Está diseñado específicamente para la montadora modular Yamaha YSM20R y puede ser compatible con ciertas variantes de la plataforma YSM20 bajo la guía de Yamaha.
4. ¿Cómo se alimenta y controla la pista extendida?
La pista está integrada en el sistema de control de la YSM20R mediante una unidad de motor dedicada, un kit de sensores y un arnés de señal/alimentación. Funciona en sincronización con el sistema de transportador principal de la máquina.
5. ¿Puede manejar PCB pesadas o anchas?
Sí. Cuenta con una estructura reforzada, rieles guía ajustables y correas motorizadas para soportar placas de formato pesado o ancho con estabilidad y precisión.
6. ¿Cuáles son los requisitos de mantenimiento?
Limpieza regular de correas y rieles guía
Inspección periódica de sensores y cableado
Lubricación o ajuste de tensión de las correas según sea necesario
Verificar el desgaste de los pies de nivelación o los puntos de anclaje
7. ¿Qué accesorios se requieren típicamente durante la instalación?
Soportes de montaje
Motor de accionamiento y caja de cambios
Juego de correas y rieles guía
Sensores fotoeléctricos
Arnés de cableado para señal/alimentación
Pies de rodamiento opcionales o base de nivelación
8. ¿Se puede ajustar el ancho de la pista automáticamente?
Algunas versiones pueden admitir el ajuste de ancho manual o motorizado según su configuración. Busque unidades opcionales como el kit de ajuste de ancho de pista (por ejemplo, KHJ-MC128-00).
9. ¿Cuáles son los problemas comunes y las soluciones?

10. ¿Dónde puedo obtener números de pieza y documentación?
Puede solicitarlos de:
Manuales de servicio de Yamaha SMT
Distribuidores autorizados de Yamaha
También puedo proporcionar listas de números de pieza (por ejemplo, KHJ-MC120-00 ~ KHJ-MC129-00) y diagramas a pedido.
