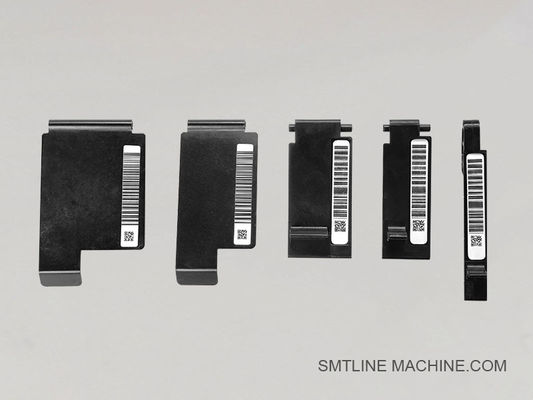

Cubierta de residuos ZS Feida

Cubierta de residuos ZS Feida

Introducción del producto – Cubierta de cinta de residuos para alimentador ZS

La cubierta de cinta de residuos para alimentador ZS es un accesorio especialmente diseñado para su uso en la producción SMT para recoger y gestionar la cinta de cubierta despegada de los carretes de componentes durante el proceso de alimentación automática. Es compatible con los alimentadores de tipo ZS, que se encuentran comúnmente en las máquinas pick-and-place Yamaha y Hanwha.

Características principales:

Recogida eficiente de residuos: Guía y cubre la cinta de cubierta despegada en un carrete o bandeja, evitando enredos y residuos en la máquina.
Estructura duradera: Fabricada con plástico antiestático y de alta resistencia o metal ligero, resistente al desgaste y a la vibración de la máquina.
Instalación rápida: Fácil de montar directamente en el alimentador sin herramientas ni modificaciones adicionales.
Mejora la seguridad y la limpieza en el lugar de trabajo: Mantiene el área de producción ordenada gestionando eficazmente los residuos de cinta.
Soporte de rebobinado opcional: Algunos modelos permiten la integración con rebobinadoras automáticas de cinta de residuos.

Aplicaciones:

Compatible con los alimentadores de la serie ZS, normalmente utilizados en las plataformas Yamaha YSM / Z:TA-R / Sigma-G5.
Adecuado para alimentadores de 8 mm / 12 mm / 16 mm (diferentes tamaños disponibles).
Comúnmente utilizado en:

Electrónica de consumo
Electrónica automotriz
Líneas de montaje de LED

Accesorios relacionados – Cubierta de cinta de residuos para alimentador ZS

1. Carrete de rebobinado de cinta de cubierta

Un carrete desmontable o incorporado diseñado para recoger la cinta de cubierta despegada automáticamente a medida que el alimentador avanza los componentes. Evita que la cinta suelta interfiera con el funcionamiento de la máquina.

2. Clip de montaje / Cierre a presión

Un clip de fijación rápida o una lengüeta de bloqueo que asegura la cubierta de la cinta de residuos al cuerpo del alimentador sin herramientas. Diferentes tamaños disponibles para varios anchos de alimentador ZS (8 mm, 12 mm, 16 mm, etc.).

3. Tubo guía de cinta antiestática

Un tubo de plástico antiestático o recubierto de silicona que canaliza la cinta de cubierta desde el punto de despegue hasta la caja o carrete de cinta de residuos. Evita la acumulación de estática y los atascos.

4. Placa de resorte o brazo guía

Una tira de resorte de tensión o un brazo guía utilizado para mantener la presión y dirigir la cinta de cubierta suavemente hacia la unidad de recogida de residuos.

5. Caja de cinta de residuos (opcional)

Para algunas configuraciones manuales, se monta una pequeña caja o bandeja de recogida debajo del alimentador para atrapar la cinta de cubierta despegada en lugar de rebobinarla.

6. Placa adaptadora específica para alimentador ZS

Para algunas versiones del alimentador ZS, puede ser necesaria una placa adaptadora o espaciador para montar la cubierta de la cinta de residuos de forma segura, dependiendo de la generación del alimentador o del modelo de máquina.

Nota:
Los accesorios anteriores pueden variar ligeramente dependiendo del ancho del alimentador y del tipo de plataforma de la máquina (por ejemplo, Yamaha YSM10, YSM20, Sigma-G5).

Números de pieza relacionados – Cubierta de cinta de residuos para alimentador ZS

KJW-M119B-00X – Cubierta de cinta de residuos para alimentador ZS estándar de 8 mm
Para un ancho de cinta de 8 mm; se utiliza más comúnmente en las series Yamaha YSM y las máquinas Sigma G5.

KJW-M119C-00X – Cubierta de cinta de residuos para alimentador ZS de 12 mm
Utilizado para cinta de 12 mm; estructura ligeramente más ancha con una guía de cinta mejorada.

KJW-M119D-00X – Cubierta de cinta de residuos para alimentador ZS de 16 mm
Diseñado para anchos de cinta mayores; puede incluir un marco más resistente y una trayectoria de cinta más larga.

KJW-M119E-00X – Cubierta de cinta de residuos para alimentador ZS de 24 mm
Menos común, utilizado para componentes más grandes como conectores o circuitos integrados.

KJW-M1300-00X – Carrete de rebobinado de cinta de cubierta para alimentadores ZS
Carrete de rebobinado automático opcional para recoger la cinta de cubierta despegada.

KJW-M1310-00X – Clip de montaje o pestillo de bloqueo
Se utiliza para asegurar la cubierta de la cinta de residuos al cuerpo del alimentador.

KJW-M1320-00X – Tubo guía de cinta de cubierta (antiestático)
Encamina la cinta de cubierta hacia el carrete o la caja sin atascos ni descargas estáticas.

KJW-M1330-00X – Resorte de tensión de cinta de residuos
Mantiene un movimiento uniforme de la cinta a través del canal de la cubierta de residuos.

Guía de preguntas frecuentes – Cubierta de cinta de residuos para alimentador ZS

1. ¿Para qué se utiliza la cubierta de cinta de residuos para alimentador ZS?

La cubierta de cinta de residuos para alimentador ZS se utiliza para guiar y gestionar la cinta de cubierta despegada de los carretes de componentes durante la alimentación SMT. Ayuda a mantener limpia el área de la máquina, reduce el riesgo de enredos de la cinta y mejora la estabilidad de la alimentación.

2. ¿Con qué alimentadores es compatible?

Está diseñado específicamente para los alimentadores de la serie ZS, que se utilizan comúnmente en:

Yamaha YSM10 / YSM20 / YSM20R
Yamaha Z:TA-R
Yamaha Sigma G5 / G5S

Hay modelos disponibles para diferentes anchos de cinta: 8 mm, 12 mm, 16 mm, 24 mm.

3. ¿Es necesaria la cubierta de la cinta de residuos para el funcionamiento?

Aunque no es estrictamente necesario para la función del alimentador, se recomienda encarecidamente:

Evitar la acumulación de cinta de cubierta en la máquina
Evitar errores de alimentación causados por cinta suelta
Mejorar la seguridad del operador y la limpieza de la máquina

4. ¿Admite el rebobinado de la cinta de cubierta?

Sí. Algunos modelos incluyen o admiten carretes de rebobinado de cinta de cubierta opcionales, que enrollan automáticamente la cinta despegada.
Si no se utiliza un carrete, la cinta suele guiarse hacia una caja o bandeja de residuos.

5. ¿Cuáles son los números de pieza típicos?

Cubierta de 8 mm: KJW-M119B-00X
Cubierta de 12 mm: KJW-M119C-00X
Cubierta de 16 mm: KJW-M119D-00X
Cubierta de 24 mm: KJW-M119E-00X
Carrete de rebobinado: KJW-M1300-00X
Pestillo de bloqueo: KJW-M1310-00X

6. ¿De qué materiales está hecha?

La mayoría de las cubiertas están hechas de:

Plástico antiestático o
Aleación de aluminio ligero, según el modelo

Estos materiales se seleccionan para reducir la descarga estática y garantizar la durabilidad bajo la vibración de la máquina.

7. ¿Cómo instalar la cubierta de la cinta de residuos?

La instalación suele ser sin herramientas:

Alinear la cubierta sobre la salida de la guía de la cinta
Presionarla o engancharla en la ranura del alimentador
Asegurarla con un pestillo o un cierre accionado por resorte si es aplicable

8. ¿Cómo mantener la cubierta de la cinta de residuos?

Diariamente: Eliminar los residuos, comprobar si hay obstrucciones
Semanalmente: Inspeccionar la trayectoria de la guía en busca de desgaste o desalineación
Mensualmente: Asegurarse de que los muelles y los pestillos están intactos, especialmente si se utiliza un rebobinador

9. ¿Se puede utilizar una cubierta de residuos para múltiples anchos de cinta?

No. Cada cubierta está adaptada para un ancho de cinta específico (por ejemplo, 8 mm, 12 mm). El uso del tamaño incorrecto puede provocar atascos o una guía de cinta incorrecta.

10. ¿Qué problemas pueden ocurrir sin una cubierta de residuos?

Cinta de cubierta enredada dentro de la máquina
La cinta interfiere con el movimiento del cabezal de recogida
Aumento de la acumulación de estática en la cinta
Errores de colocación de componentes por obstrucción de la visión o interferencia mecánica
