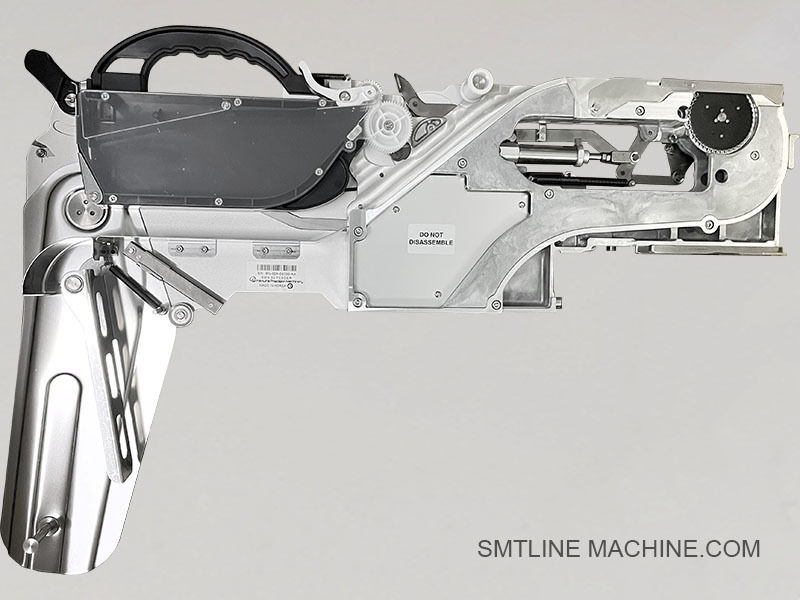

El alimentador neumático de Samsung 32 mm

Alimentador neumático Samsung de 32 mm

Introducción del producto – Alimentador neumático Samsung de 32 mm

El alimentador neumático Samsung de 32 mm es un componente robusto, alimentador de cinta accionado por aire diseñado para suministrar componentes electrónicos grandes y pesados a las máquinas de colocación SMT de la serie CP de Samsung. Utiliza aire comprimido para controlar el mecanismo de indexación de la cinta, lo que garantiza una alimentación precisa y de alta velocidad para cintas transportadoras de 32 mm de ancho.

Características principales

Funcionamiento neumático: Utiliza aire comprimido para avanzar la cinta paso a paso
Diseñado para componentes SMD grandes como:

Circuitos integrados de potencia
Transformadores
Conectores
Inductores blindados
Compatible con las máquinas de la serie CP de Samsung, incluidas CP40, CP45, CP60
Admite una alimentación rápida y estable en entornos de producción de alto volumen
Construcción rígida para mayor durabilidad y estabilidad a largo plazo

Especificaciones técnicas
Ancho de la cinta: 32 mm
Método de accionamiento: Neumático (mecanismo de cilindro de aire)
Paso de alimentación: Ajustable (normalmente pasos de 8, 12 o 16 mm)
Fuente de alimentación: Requiere aire comprimido (se recomienda 0,4–0,6 MPa)
Compatibilidad con el tamaño del carrete: Carretes transportadores estándar de 13” y 15”

Aplicaciones

Ampliamente utilizado en industrias como:

Electrónica automotriz
Módulos de potencia
PCB de control industrial
Ideal para colocar componentes grandes que requieren una cinta más ancha y una fuerza de alimentación estable

Compatibilidad

Totalmente compatible con las plataformas de alimentadores neumáticos de la serie CP de Samsung:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
Serie CP60

Accesorios relacionados – Alimentador neumático Samsung de 32 mm

1. Componentes mecánicos

Guía de cinta de 32 mm
Garantiza la alineación estable de la cinta ancha durante la alimentación.
Ayuda a evitar la inclinación o desalineación de componentes grandes.

Separador/empujador de cinta de cubierta
Retira y sujeta la cinta de cubierta para exponer los componentes.
Puede ser más grande y reforzado para cintas anchas.

Placa de cubierta superior
Sostiene la cinta de componentes para un avance suave.

Pasador de bloqueo/perilla de bloqueo del alimentador
Mecanismo que asegura el alimentador al riel del banco de alimentadores.

Eje/soporte del soporte del carrete
Sostiene el carrete de cinta de componentes de 13” o 15” de forma segura en su lugar.

2. Componentes neumáticos

Cilindro de aire de gran diámetro
Acciona la carrera de alimentación de la cinta para cintas de 32 mm de ancho.
Más resistente que las versiones de 8 mm o 12 mm.

Varilla de empuje de aire/articulación deslizante
Conecta el movimiento del cilindro al engranaje de avance de la cinta.

Resorte de retorno
Restablece el mecanismo después de cada carrera de alimentación.

Conexiones/conectores de tubo de aire
Conexiones de conexión rápida o roscadas para la entrada de aire.

Silenciador/silenciador de escape (Opcional)
Reduce el ruido neumático durante la liberación de aire.

3. Herramientas de prueba y mantenimiento

Plantilla de calibración del alimentador
Se utiliza para probar y ajustar la acción de alimentación fuera de línea.

Caja de prueba manual
Permite a los técnicos simular la alimentación con aire comprimido.

Estante de almacenamiento/carro del alimentador
Organiza y almacena los alimentadores anchos de forma segura.

Cepillos/herramientas de limpieza
Se utilizan para limpiar la trayectoria de la cinta y los mecanismos internos.

Notas

Muchos accesorios se comparten con los alimentadores neumáticos de 24 mm y 44 mm, pero varían ligeramente según el tamaño.
Todas las guías, cilindros de aire y soportes deben coincidir con el tipo de marco del alimentador de 32 mm para garantizar un rendimiento adecuado.

Números de pieza relacionados – Alimentador neumático Samsung de 32 mm (Sin tabla)

Componentes mecánicos

J66021004A – Guía de cinta de 32 mm, para alinear y soportar la trayectoria de la cinta ancha.
J66011005A – Conjunto de empujador de cinta de cubierta, diseñado para levantar y separar la cinta de cubierta en cintas de 32 mm.
J66031013A – Placa de cubierta superior, reforzada para manejar la presión de la cinta más ancha.
J70613008A – Pasador de bloqueo o perilla de bloqueo del alimentador, para montar el alimentador en la máquina.
J66031019A – Soporte del eje del carrete o soporte del carrete, para soportar carretes de cinta de componentes de 13” o 15”.
J66031023A – Resorte de sujeción o placa de resorte de tensión, mantiene una presión y alineación constantes de la cinta.

Componentes neumáticos

J70541006A – Cilindro de aire (tipo de gran diámetro), proporciona la fuerza para indexar la cinta pesada de 32 mm.
J70631011A – Varilla de empuje de aire o enlace deslizante, conecta el cilindro al mecanismo de avance de la cinta.
J90651008A – Resorte de retorno (resistente), se utiliza para restablecer el control deslizante del alimentador después de cada ciclo.
J70631015A – Conector de tubo de aire, tipo de conexión rápida o de conexión a presión para líneas neumáticas.
J70631012A – Soporte de montaje del cilindro, sujeta el cilindro de aire en posición dentro del alimentador.

Herramientas de prueba y mantenimiento

J13013001A – Plantilla de calibración del alimentador, para probar y alinear el alimentador fuera de la máquina.
J13014002A – Caja de prueba manual del alimentador, simula la alimentación de aire manualmente para comprobaciones funcionales.
J13012003A – Estante de almacenamiento o carro del alimentador, para una organización segura del alimentador.
J13014004A – Conjunto de carrete de rebobinado de cinta de cubierta, dispositivo opcional para recoger la cinta de cubierta usada.

Guía de preguntas frecuentes – Alimentador neumático Samsung de 32 mm

1. ¿Para qué se utiliza el alimentador neumático Samsung de 32 mm?

El alimentador neumático Samsung de 32 mm se utiliza para alimentar componentes de montaje en superficie grandes, como circuitos integrados de potencia, relés, conectores e inductores blindados, montados en una cinta transportadora de 32 mm de ancho en las máquinas SMT de la serie CP de Samsung.

2. ¿Con qué máquinas es compatible?

Este alimentador es compatible con las siguientes máquinas de recogida y colocación de Samsung que utilizan alimentadores neumáticos:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
Serie CP60

3. ¿Cómo funciona el alimentador?

Utiliza un cilindro accionado por aire comprimido para avanzar la cinta de componentes un paso a la vez. El cilindro de aire mueve una varilla de empuje que acciona el engranaje de avance de la cinta, exponiendo el siguiente componente para su recogida.

4. ¿Qué presión de aire se requiere?

La presión de trabajo recomendada es de 0,4 a 0,6 MPa (4–6 bar).
Una presión baja puede causar una alimentación incompleta; una presión alta puede provocar desgaste mecánico o rotura de la cinta.

5. ¿Qué tipos de cinta y componentes puede manejar?

Ancho de la cinta: 32 mm
Tipos de componentes:

Semiconductores de potencia
Condensadores grandes
Transformadores
Conectores de alta corriente
Paquetes de relés
Tipo de cinta: Cinta transportadora de plástico en relieve con o sin rebobinado de cinta de cubierta

6. ¿Cuáles son los problemas comunes y las sugerencias para la solución de problemas?

La cinta no se alimenta
 Compruebe si hay baja presión de aire o un cilindro de aire dañado.

La cinta de cubierta no se despega correctamente
Inspeccione y reemplace el empujador de la cinta de cubierta o el resorte de tensión.

El alimentador no se bloquea en la máquina
Compruebe si el pasador de bloqueo o el pestillo de montaje están dañados.

El alimentador regresa lentamente o se atasca
Limpie la articulación deslizante e inspeccione el resorte de retorno.

Fuga de aire
Reemplace los conectores o sellos del tubo de aire desgastados.

7. ¿Qué piezas requieren reemplazo con frecuencia?

Cilindro de aire (J70541006A)
Resorte de retorno (J90651008A)
Empujador de cinta de cubierta (J66011005A)
Guía de cinta (J66021004A)
Pasador de bloqueo del alimentador (J70613008A)
Conector de aire (J70631015A)

8. ¿Cómo probar el alimentador?

Utilice una plantilla de prueba del alimentador (J13013001A) o una caja de prueba manual del alimentador (J13014002A) para verificar la carrera de aire y el avance de la cinta fuera de la máquina SMT.

9. ¿Admite el rebobinado de la cinta de cubierta?

Algunas configuraciones pueden admitir el rebobinado opcional de la cinta de cubierta mediante un carrete de rebobinado (por ejemplo, J13014004A), pero esto depende de la versión del modelo.

10. ¿Cuál es el programa de mantenimiento sugerido?

Diario: Sople el polvo, compruebe la alineación de la cinta
Semanal: Inspeccione si hay fugas de aire, limpie las piezas móviles
Mensual: Lubrique las juntas mecánicas y compruebe la tensión del resorte
Trimestral: Reemplace las piezas desgastadas y pruebe con una plantilla para verificar la precisión
