1009 Capacidad Alimentador neumático Samsung 08 mm Ligero 0,79 kg Montador para un funcionamiento sin problemas

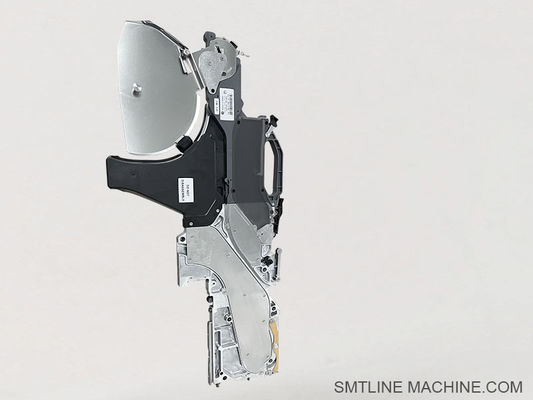

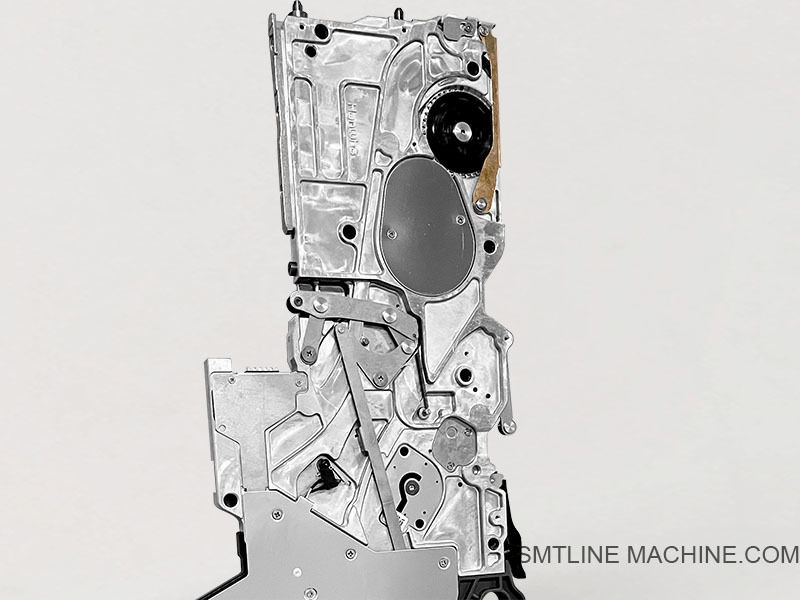

El alimentador neumático Samsung 08mm

Introducción del producto Samsung 8mm alimentador neumático

El alimentador neumático Samsung de 8 mm es un alimentador de cinta estándar diseñado para su uso con las máquinas de pick-and-place SMT de Samsung, particularmente los primeros modelos como el CP40, CP45, CP60.Funciona utilizando aire comprimido para avanzar en las cintas de componentes y generalmente se usa para componentes pasivos en formato de cinta de papel o relieve de 8 mm.

Características clave

Sistema de accionamiento neumático: utiliza la presión del aire para indexar la cinta, eliminando las partes mecánicas del motor.
Compatible con 8 mm de ancho de cinta, ideal para alimentar resistencias, condensadores y pequeños circuitos integrados.
Funciona con la serie CP de Samsung (CP40/CP45/CP60) y otros modelos compatibles con neumáticos.
Diseñado para alimentación de alta velocidad con alineación constante.
Fácil de cargar y descargar carretes de cinta para un cambio rápido.

Especificaciones típicas

Ancho de la cinta: 8 mm (de un solo carril)
Tipo de accionamiento: neumático (mecanismo de cilindro de aire)
Velocidad de alimentación: indexación de alta velocidad para la producción en masa
Instalación: ranuras de banco de alimentación estándar para la serie CP
Tipos de componentes: 0402, 0603, 0805, pequeños LED y circuitos integrados

Aplicaciones

Se utiliza en líneas de producción SMT de gran volumen para alimentar componentes comunes de chips.
Ideal para las máquinas Samsung de primera generación que no admiten alimentadores eléctricos.
Común en industrias como electrónica de consumo, automoción, LED y telecomunicaciones.

Accesorios opcionales

Mecanismo de empuje de cinta de cubierta
Conjunto de barandillas y muelles de cinta
Conectores para tubos de aire y adaptadores para bancos de alimentación
Los dispositivos de calibración y ensayo para las instalaciones de alimentación CP

Accesorios relacionados con el alimentador neumático Samsung de 8 mm

1Componentes mecánicos

El carril de guía de cinta
Guía la cinta del componente en el camino de alimentación.
Identificación de la parte: a menudo específica del alimentador ¢ comprobar la compatibilidad de la serie CP8

Separación de cinta de cubierta / empujador
Levanta y separa la cinta de cubierta para que los componentes estén expuestos para su recogida.

Placa base del alimentador / marco de la carcasa
Soporte estructural que sostiene el mecanismo de cinta y el cilindro de aire.

Enlace de bloqueo del alimentador / ensamblaje de pinzas
Fija el alimentador en el carril del banco de alimentación en la máquina SMT.

Muelle de sujeción de cinta / Muelle de tensión
Mantiene la tensión adecuada de la cinta y evita la deriva de la cinta.

2Componentes neumáticos

Filtro de aire
Maneja el mecanismo de avance de la cinta.
Por lo general, un cilindro pequeño de doble acción o de una sola acción, específico del modelo de alimentación

Válvula solenoide (para algunos tipos de bancos)
Controla el suministro de aire encendido/apagado a los alimentadores individuales (externos a la unidad de alimentación).

Conector de tubos de aire / ajuste
Accesorios estándar de empuje para conectar para la entrada de aire comprimido.

Muffler de escape
Reduce el ruido de la liberación de aire y protege el cilindro.

3. Herramientas de ensayo y mantenimiento

Jig de calibración del alimentador (para la serie CP)
Se utiliza para ensayos fuera de la máquina de avance de la cinta y alineación de la carrera.

Herramienta de abrazadera de resorte
Ayuda con el reemplazo seguro de los resortes de alimentación internos.

Regulador de presión de aire
Controla la presión del aire entrante para que coincida con las especificaciones del alimentador (normalmente 0,4 ∼ 0,6 MPa).

4- Accesorios diversos

Estante de almacenamiento de alimentación
Carro de alimentación o estante de almacenamiento seguro para ESD para organizar los alimentadores durante el tiempo de inactividad.

Adaptador de soporte de carrete
Para el montaje de bobinas de cinta de forma segura en el alimentador.

Reenrollador de residuos de cinta (opcional, si se admite)
Mecanismo para enrollar y recoger la cinta adhesiva durante la alimentación.

Números de piezas relacionadas Samsung 8mm alimentador neumático

1Componentes mecánicos

2Componentes neumáticos

3. Calibración y herramientas

4- Accesorios diversos

Nota: El número exacto de piezas puede variar ligeramente según la generación y el lote de su alimentador de la serie CP (por ejemplo, CP45, CP40L, CP60).Verifique siempre la etiqueta del cuerpo del alimentador para comprobar su plena compatibilidad..

Guía de preguntas frecuentes Samsung 8mm alimentador neumático

1¿Para qué se utiliza el alimentador neumático Samsung de 8 mm?

Está diseñado para introducir cinta portadora de 8 mm que contenga componentes de montaje en superficie (por ejemplo, resistencias 0402, 0603, 0805, condensadores, pequeños circuitos integrados) en las máquinas SMT de la serie CP de Samsung,usando aire comprimido para avanzar la cinta.

2¿Con qué máquinas SMT es compatible?

Este alimentador es compatible con los siguientes modelos:

El valor de las emisiones de CO2 es el mismo que el valor de las emisiones de CO2 de los combustibles renovables.
Algunas variantes de CP45FV y CP40L

Estas máquinas requieren alimentadores neumáticos, no eléctricos.

3¿Cómo funciona?

La cinta avanza un paso por ciclo de colocación, exponiendo el siguiente componente para su recogida por la cabeza de colocación.

4¿Cuál es la presión de aire requerida para el funcionamiento?

Presión de trabajo típica:
0.4 a 0,6 MPa (4 ∼6 bar)
Demasiado bajo = fallo de alimentación
Demasiado alto = desalineación del componente o daño de la cinta

5¿Qué tipo de cinta admite?

Ancho de la cinta: 8 mm
Tipo de cinta: cinta de plástico o de papel en relieve
Tipos de componentes: resistencias de chips, condensadores, LED, semiconductores pequeños

6¿Cuáles son los problemas comunes y consejos para solucionarlos?

7¿Qué piezas se reemplazan comúnmente?

En el caso de los vehículos de la categoría M2 y M3, el valor de los valores de los valores de los vehículos de la categoría M2 será el valor de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores
Las condiciones de las condiciones de ensayo se determinarán en el anexo III.
El sistema de conducción de cinta J66021001A
Aplicación de la caja de seguridad
No obstante lo dispuesto en el apartado 1, el fabricante podrá utilizar el dispositivo de fijación de la dirección de la dirección de la dirección.
Conectores para tubos J70631015A

8¿Cómo puedo probar el alimentador?

Se utilizará una caja de ensayo de alimentación manual (por ejemplo, J13014002A) o una manivela de calibración (J13013001A) para simular la alimentación sin ejecutar la máquina SMT completa.

9¿Suporta el reenrollamiento de cinta?

Algunas configuraciones permiten bobinas de rebobinado de cinta de cubierta opcionales (por ejemplo, J13014004A), pero muchos de los primeros alimentadores neumáticos no admiten rebobinado automático.

10¿Con qué frecuencia se debe realizar el mantenimiento?

Diario: soplar el polvo, comprobar el camino de la cinta
Semanal: Verificar las fugas de aire, inspeccionar los resortes y las piezas móviles
Mensualmente: lubricar la botella de aire, reemplazar las piezas desgastadas
Cuarta vez al año: inspección completa y reconstrucción si es necesario
