Alimentador Samsung CWEF-YE32-V8 de alta precisión para una ubicación eficiente de los componentes

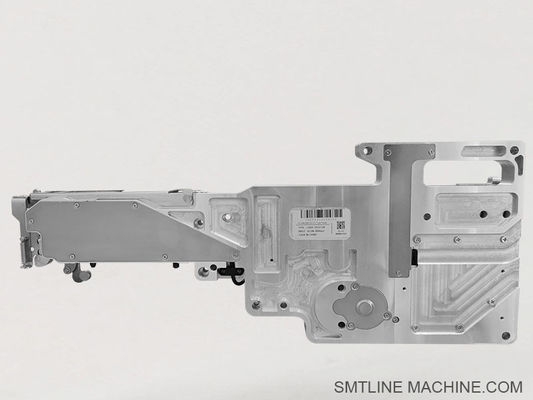

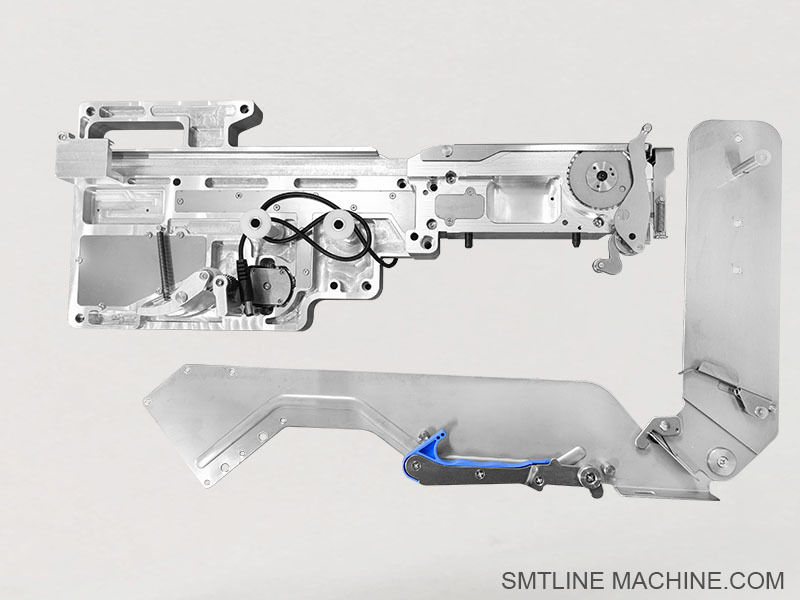

Alimentador Samsung CWEF-YE32-V8

Introducción del Producto – Alimentador Samsung CWEF‑YE32‑V8

Una versión confiable del alimentador eléctrico inteligente de 32 mm de Samsung, diseñado para líneas de producción SMT rápidas y de alta mezcla que utilizan plataformas de recogida y colocación Samsung / Hanwha (series SM, CP, DECAN, SME).

Características Clave

Funcionamiento accionado eléctricamente, eliminando los requisitos de aire comprimido
Maneja cinta de 32 mm, ideal para componentes pasivos más grandes y pequeños circuitos integrados
Compatible con interfaces de conector de 4 o 5 pines, dependiendo de la generación de la máquina
Motor, codificador y lógica de sensor integrados, lo que permite una alimentación precisa y la detección de errores
Admite intercambios rápidos de alimentadores y bancos de alimentadores de alta densidad

Especificaciones Típicas

Ancho de cinta: 32 mm (estándar de un solo carril)
Sistema de accionamiento: Motor interno + PCB de control (firmware V8)
Montaje: Compatible con bancos de alimentadores Samsung/Hanwha para máquinas SM/CP/SME/DECAN
Características: Avance de cinta, detección de presencia/fin de cinta, retroalimentación del motor, rebobinado opcional de la cinta de cubierta

Aplicaciones

Se utiliza para alimentar componentes medianos a grandes (inductores de chip, condensadores, conectores, pequeños circuitos integrados) en líneas SMT de alto volumen en plataformas como:

SM421, SM471, SM482
Serie CP: CP40 / CP45 / CP60
DECAN S1/S2
Líneas de alimentadores eléctricos de la serie SME

Mantenimiento Típico y Accesorios Relacionados

Las piezas de repuesto clave que a menudo se comparten con alimentadores eléctricos Samsung similares incluyen:

Rieles guía de cinta
Empujadores y carretes de cinta de cubierta
Conjuntos de motor y caja de cambios
PCB de sensor y placa de codificador
Conjuntos de sensores de fin de cinta
Plantillas de calibración para pruebas de alineación

Accesorios Relacionados – Alimentador Samsung CWEF-YE32-V8

1. Componentes Mecánicos

Conjunto de Riel Guía de Cinta
Garantiza una alimentación suave de la cinta de 32 mm y un posicionamiento preciso de los componentes.

Empujador de Cinta de Cubierta
Levanta y separa la cinta de cubierta del portador para exponer los componentes para la recogida.

Placa de Cubierta Superior / Conjunto de Abrazadera
Mantiene la cinta de componentes firmemente en su lugar para evitar errores de alimentación.

Pasador de Bloqueo / Perilla de Bloqueo del Alimentador
Asegura el alimentador en la ranura del banco de alimentadores durante el funcionamiento de la máquina.

Placa de Cubierta Lateral del Alimentador
Protege los componentes internos y la carcasa del motor contra daños o residuos.

2. Componentes Electrónicos y de Accionamiento

Conjunto de Motor Paso a Paso
Acciona el mecanismo interno del alimentador para avanzar la cinta con precisión.

Caja de Cambios / Unidad de Accionamiento
Transfiere el par motor del motor al mecanismo de alimentación de la cinta.

PCB de Control Principal
Gestiona el control del motor, la comunicación y la entrada/salida del sensor.

Placa de Sensor de Cinta (Sensor de Presencia y Fin)
Detecta la presencia de la cinta y alerta cuando el carrete ha terminado o está desalineado.

Cable de Señal del Alimentador (4 pines o 5 pines)
Proporciona señales de alimentación y control de la máquina de recogida y colocación al alimentador.

3. Herramientas de Calibración y Mantenimiento

Plantilla de Calibración del Alimentador / Dispositivo de Prueba
Permite la prueba, el ajuste y la verificación del rendimiento del alimentador fuera de la máquina.

Carrete de Rebobinado de Cinta
Recoge los residuos de la cinta de cubierta para una operación limpia y eficiente.

Placa de Resorte / Placa de Compresión
Aplica presión para mantener la alineación de la cinta durante la alimentación.

Soporte de Soporte de Guía de Cinta
Garantiza la rigidez y la precisión en la trayectoria de la cinta.

4. Almacenamiento y Manipulación

Estante / Carro de Almacenamiento del Alimentador
Se utiliza para organizar y almacenar de forma segura múltiples alimentadores cuando no están en uso.

Bandeja del Alimentador
Ayuda con la carga/descarga organizada durante los cambios.

Estos accesorios son esenciales para el funcionamiento, la alineación y el mantenimiento sin problemas del alimentador eléctrico CWEF-YE32-V8 de 32 mm y generalmente se comparten entre otros anchos de alimentadores eléctricos Samsung (8 mm, 12 mm, 24 mm, etc.).

Números de Pieza Relacionados – Alimentador Eléctrico Samsung CWEF-YE32-V8

1. Componentes Mecánicos

2. Componentes Eléctricos / de Accionamiento

3. Herramientas de Calibración / Mantenimiento

Estas piezas son reemplazos directos o componentes compatibles comúnmente utilizados en los alimentadores eléctricos de la serie SME de Samsung/Hanwha, incluido el CWEF-YE32-V8.

Guía de Preguntas Frecuentes – Alimentador Eléctrico Samsung CWEF-YE32-V8

1. ¿Para qué se utiliza el CWEF-YE32-V8?

El CWEF-YE32-V8 es un alimentador eléctrico inteligente de 32 mm utilizado para suministrar componentes de montaje en superficie medianos a grandes (por ejemplo, conectores, circuitos integrados, módulos de alimentación) de la cinta transportadora a máquinas SMT como las series SM, CP, DECAN y SME.

2. ¿Con qué máquinas SMT es compatible?

Funciona con máquinas de recogida y colocación Samsung/Hanwha que admiten alimentadores eléctricos, incluyendo:

Serie SM: SM421, SM471, SM482
Serie CP: CP45, CP60
Serie DECAN: S1, S2
Serie SME: Bancos de alimentadores con soporte de 4 o 5 pines (verifique la versión del conector)

3. ¿Cuál es la principal diferencia entre las versiones V8 y las versiones V7 anteriores?

La versión V8 incluye firmware interno mejorado, ciclos de alimentación más rápidos, un rendimiento del motor más confiable y una mejor compatibilidad con los sistemas DECAN/SME más nuevos.

4. ¿Es eléctrico o neumático?

Es totalmente eléctrico, lo que significa que funciona a través de un motor y un controlador de PCB integrados, sin necesidad de aire comprimido.

5. ¿Qué tamaño de componentes o cinta admite?

Ancho de cinta: 32 mm
Adecuado para componentes electrónicos más grandes, como:

Circuitos integrados grandes
Módulos RF
Conectores
Semiconductores de potencia

6. ¿Cuáles son los problemas comunes y cómo solucionarlos?

7. ¿Qué piezas se reemplazan con mayor frecuencia?

Conjunto del Motor – J90551427A
Caja de Cambios – J90651417A
PCB del Sensor – J67031002A
Riel Guía de Cinta – J66021001A
Empujador de Cinta de Cubierta – J66011003A
PCB de Control – J90851407A

8. ¿Cómo calibro o pruebo el alimentador?

Utilice la plantilla de calibración del alimentador (por ejemplo, J13013001A) para verificar el avance, la alineación y la detección de errores del alimentador fuera de la máquina SMT.

9. ¿Admite el rebobinado de la cinta de cubierta?

Sí, puede equiparse con un carrete rebobinador de cinta (por ejemplo, J13014004A) para gestionar los residuos de la cinta de cubierta durante el funcionamiento.

10. ¿Con qué frecuencia debo mantenerlo?

Uso ligero: Limpiar e inspeccionar cada 1 a 2 semanas
Uso intensivo: Verifique después de cada carrete o turno
Trimestralmente: Reemplace el motor o las piezas mecánicas desgastadas según la carga
