Alimentador Samsung CWEF-YE24-V7 de alta precisión para el manejo optimizado de componentes

El sistema de alimentación de Samsung CWEF-YE24-V7

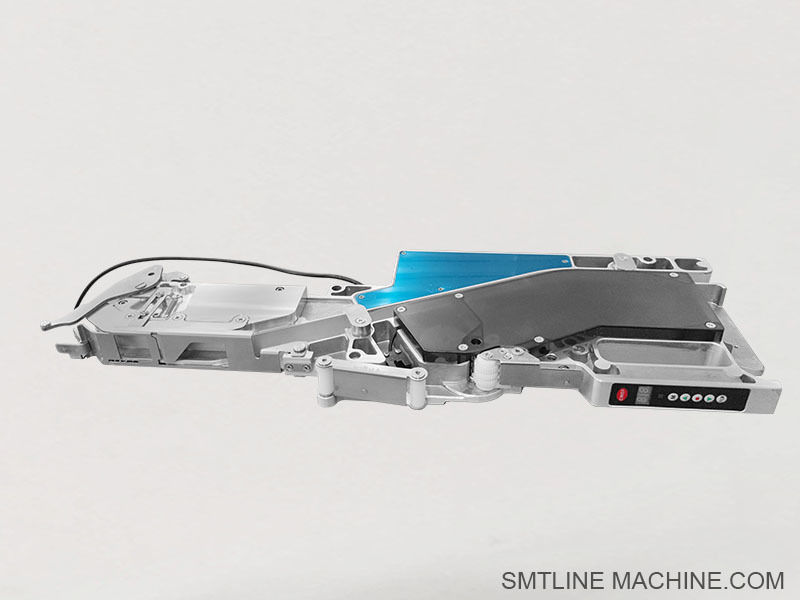

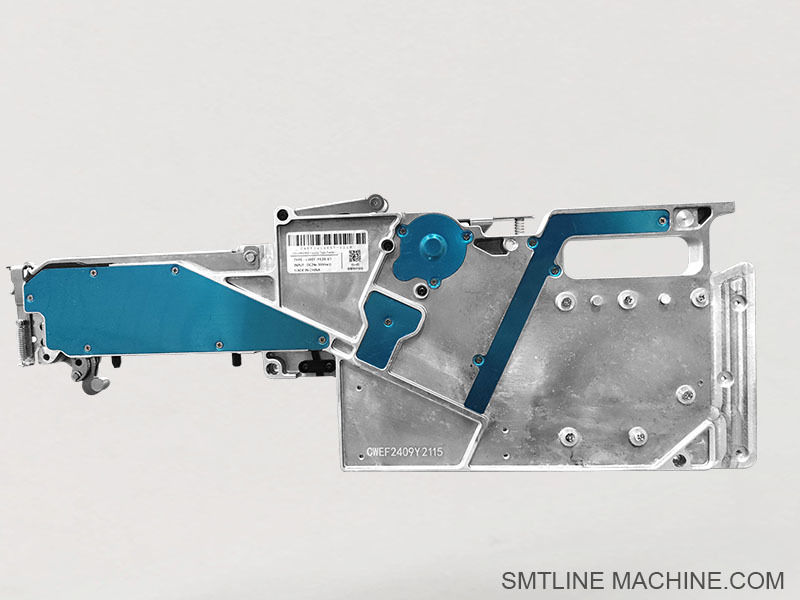

Introducción del producto Samsung CWEF-YE24-V7 alimentador eléctrico

El Samsung CWEF-YE24-V7 es una versión mejorada del alimentador eléctrico de 8 mm utilizado en las máquinas de pick-and-place SMT de Samsung / Hanwha (como la serie SM / CP / SME).Por lo general, incluye un motor mejorado y la lógica de control para un avance de cinta más confiable y una mejor sincronización con el firmware de la máquina reciente.

Características clave

Alimentación totalmente eléctrica que elimina la necesidad de aire comprimido
Compatible con el estándar de banda de ancho de 8 mm para componentes de chips como resistencias, condensadores y pequeños IC
Funciones integradas de codificador y sensor para detectar la presencia de cinta y prevenir errores de alimentación
Diseñado para líneas SMT Samsung/Hanwha con conectores de 4 o 5 pines
Diseño compacto con capacidades de cambio rápido, ideal para la producción de alta mezcla

Especificaciones típicas

Ancho de la cinta: 8 mm
Conducción: motor interno + electrónica de control (lógica V7)
Tipo de conector: Compatible con los alimentadores de 4 pines más antiguos y los más nuevos de 5 pines, según el modelo de la máquina
Montaje: Compatible con los rieles del banco de alimentación Samsung estándar
Interfaz de retroalimentación y sensores: detección de extremo de cinta, detección hacia adelante/atrás, señalización del estado del motor

Aplicaciones

Alimentación de pequeños componentes pasivos (por ejemplo, 0402, 0603, 0805) en la producción SMT
Se utiliza en entornos de alta mezcla que requieren cambios rápidos de los alimentadores
Compatible con las máquinas de la familia Samsung como SM320, SM421, SM471, SM482, CP60, DECAN S1/S2, serie SME (confirmar la versión del conector)

Mantenimiento común y accesorios relacionados

Incluso sin acceso a las hojas de especificaciones oficiales, los accesorios y piezas de repuesto típicos relacionados incluyen:

Las demás máquinas de la partida 8411
Las demás máquinas y aparatos para la fabricación de papel
Componentes del motor y de la caja de cambios
PCB de sensores o placa de codificación
Calibración del alimentador/arreglo de ensayo
Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos

Accesorios relacionados con el alimentador Samsung CWEF-YE24-V7

1Accesorios mecánicos

El montaje del carril de la cinta guía
Guía la cinta del componente con precisión a través del mecanismo de alimentación.
Parte común J66021001A

Empujador de cinta de cubierta
Presiona y separa la cinta de cubierta para exponer los componentes para su recogida.
Parte común: J66011003A

El conjunto de la cubierta superior / pinza de cinta
Protege el área de alimentación y mantiene la cinta en su lugar durante el funcionamiento.
Parte: J66031011A

Pin de bloqueo / clip de fijación del alimentador
Bloquea el alimentador en el banco de alimentación de la máquina.
Parte: J70613008A

Placa de cubierta lateral / concha de alimentación
Protege los componentes internos del alimentador.
Parte: J66031017A

2Componentes eléctricos

Conjunto del motor de alimentación
Maneja el engranaje interno para la cinta de avance.
Parte: J90551427A

Caja de cambios de accionamiento
Transfiere el par del motor al mecanismo de cinta.
Parte: J90651417A

Control del PCB del alimentador
Controla el motor e interactúa con la máquina de recogida y colocación.
Parte: J90851407A

Sensor de alimentación PCB / sensor de extremo de cinta
Detecta la presencia de cinta o condiciones del extremo de la cinta.
Parte: J67031002A o J67021010A

Cable de alimentación / conector de 4 o 5 pines
Conecta la alimentación y las señales a la máquina.
Parte: J66011002A

3. Herramientas de calibración y mantenimiento

Jig de calibración del alimentador / dispositivo de ensayo
Utilizado para calibración fuera de línea o ensayo del movimiento del alimentador.
Parte: J13013001A

Reel de rebobinado de cinta
Recolecta los residuos de cinta durante el funcionamiento.
Parte: J13014004A

Placa de resorte / resorte de compresión
Proporciona presión en la cinta para una alimentación estable.
Parte: J66031022A

Guía de cinta para fijar el soporte
Sostiene el carril de guía durante la alimentación.
Parte: J66031013A

4. Almacenamiento y manipulación del alimentador

El sistema de almacenamiento de alimentación (seguro ESD)
Se utiliza para almacenar los alimentadores durante el cambio o el tiempo de inactividad.
Parte: J13012003A

Envases de alimentación o carretillas
Unidad móvil para mover varios alimentadores entre líneas.

Números de piezas relacionadas Samsung CWEF-YE24-V7

1Componentes mecánicos

2. Componentes eléctricos y de accionamiento

3. Herramientas y dispositivos periféricos

Estos números de piezas soportan el mantenimiento, reparación y actualización rutinarios del alimentador CWEF-YE24-V7, garantizando un funcionamiento continuo de alta velocidad en las líneas SMT de Samsung/Hanwha como SM421, SM471, SM482, CP45,y DECAN.

Guía de preguntas frecuentes Samsung CWEF-YE24-V7 Alimentador eléctrico

1¿Para qué se utiliza el CWEF-YE24-V7?

Se trata de un alimentador SMT de 8 mm de alta velocidad accionado eléctricamente utilizado para suministrar componentes de bobinas de cinta (normalmente 0402, 0603, 0805) a las máquinas SMT de Samsung/Hanwha.Automatiza la indexación de la cinta y proporciona una alineación de recogida consistente para los componentes de montaje en la superficie.

2¿Con qué máquinas es compatible?

Es compatible con la mayoría de los modelos Samsung / Hanwha que admiten alimentadores eléctricos, incluidos:

La serie SM: SM320, SM421, SM471, SM482
Serie CP: CP40, CP45, CP60 y otras series
Série DECAN: S1, S2
Serie PYME (compatible con el banco de alimentación V7)

Asegúrese de confirmar el tipo de conector (4 pines o 5 pines) con el modelo de la máquina.

3¿Cuál es la diferencia entre CWEF-YE8-V7 y CWEF-YE24-V7?

Ambos son alimentadores eléctricos, pero el YE24-V7 generalmente admite rangos de indexación más largos y puede manejar perfiles de componentes ligeramente más grandes / más altos dentro del ancho de cinta de 8 mm.La versión V7 incluye funciones mejoradas de lógica de control y retroalimentación.

4¿Cuáles son los problemas comunes y consejos para solucionarlos?

5¿Cómo se alimenta y controla el alimentador?

Utiliza un motor paso a paso interno controlado por un PCB de alimentación, alimentado a través de un conector de 4 o 5 pines conectado a la máquina SMT. No requiere aire comprimido.

6¿Qué piezas de repuesto se reemplazan normalmente?

En el caso de los vehículos de la categoría N1 y N2
La caja de engranajes de transmisión J90651417A
Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad competente.
El sistema de conducción de la cinta de guía ¥ J66021001A
Se trata de un equipo de ensayo de las características de los equipos de ensayo.
El punto de bloqueo del alimentador J70613008A

7¿Cómo puedo probar o calibrar el alimentador?

Utilice una pieza de calibración del alimentador (por ejemplo, J13013001A) para probar el funcionamiento del motor, la alineación y el índice de cinta fuera de la máquina.

8¿Con qué frecuencia se debe mantener el alimentador?

Uso ligero: inspeccionar y limpiar cada 1-2 semanas
Producción pesada: inspeccionar diariamente o después de cada carrete
Reemplazar las piezas desgastadas (carril de guía, motores, sensores) cada 3 o 6 meses en función de la carga

9¿Puede volver a enrollar la cinta de cubierta?

Sí, el alimentador soporta bobinas opcionales de cinta de recubrimiento (por ejemplo, J13014004A) para mantener las áreas de trabajo limpias y evitar interferencias.

10¿Cómo puedo saber si es un alimentador de 4 o 5 pines?

Compruebe el enchufe trasero.

4-pin: utilizado en los modelos SM/CP anteriores
5-pin: admite líneas de señal adicionales para máquinas más nuevas (lógica compatible con V7)
