Sistema de inspección de malla de acero Yamaha YV100 de alta precisión para la fabricación de PCB

Máquina de inspección de malla de acero Yamaha YV100- ¿ Qué?
Nuestra empresa ha estado en funcionamiento durante 11 años y sin duda será su mejor opción con calidad garantizada y entrega rápida

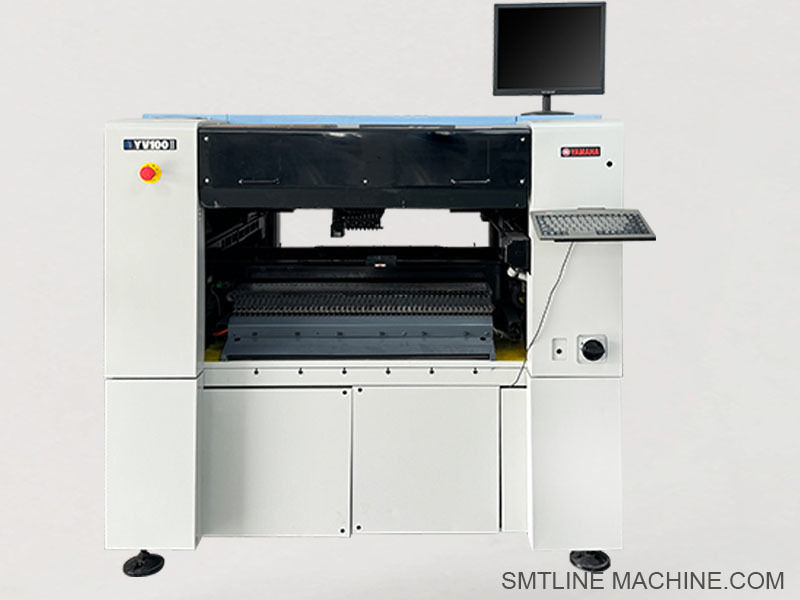

Yamaha YV100 Machila de acero (YV100X) Inspección / Máquina de recogida y colocación

Una velocidad media, high‑precision surface‐mount (SMT) placement and inspection unit—popularly known as the YV100 Steel Mesh Inspection Machine—combines rapid pick‑and‑place capabilities with onboard visual inspection using high‑resolution multi‑vision cameras.

Esta máquina es ideal para la producción de lotes medianos y ensamblajes electrónicos complejos, especialmente donde tanto la velocidad como la precisión son cruciales.

Características clave

Colocación a velocidad media: hasta ~ 18.000 componentes/hora (~ 0,2 segundos por chip) y ~ 2.100 QFP/hora (~ 1,7 segundos por QFP)
Precisión excepcional: ±0,05 mm (50 μm) de precisión de colocación, ±0,03 mm (30 μm) de repetibilidad completa
Sistema de circuito cerrado de doble accionamiento: garantiza un control motorizado constante con una alta fiabilidad
Amplia gama de componentes: desde micro 0201 chips hasta grandes QFP/BGAs/CSPs de 32 mm
Visión de alta resolución: utiliza dos cámaras de visión múltiple para verificar la selección de componentes, la alineación y las inspecciones de la bola de soldadura
Soporte para boquillas especiales: el diseño de boquillas voladoras de Yamaha reduce el tiempo muerto, ideal para componentes de forma extraña o sensibles
Integración SMT: Compatible con los alimentadores estándar de 8?? 56 mm, bandejas, palos, formatos a granel; se comunica a través de los protocolos SMEMA

Especificaciones técnicas

Manipulación de PCB: 50 × 50 mm a 460 × 335 mm (algunas fuentes enumeran hasta 445 mm de ancho)
El espesor del tablero es de 0,4 mm ([Shenzhen CN Technology Co. Ltd..][1])
Precisión: ±0,1 mm para las piezas de los chips; ±0,08 mm para las vigas QFP/BGA
Velocidad: ~ 18.000 CPH para componentes pequeños; ~ 2.100 CPH para QFP grandes
Apoyo para el alimentador: hasta 100 alimentadores de cinta y ~ 80 alimentadores de bandeja
Potencia: 3 fases 220 ∼240 ∼380 ∼400 V, ~4 kVA ([Shenzhen CN Technology Co. Ltd..][1])
Dimensiones: Aproximadamente 1,65 × 1,40 × 1,85 m; Peso ~ 1,4 ∼ 1,6 toneladas
Presión del aire: 0,55 MPa para los sistemas neumáticos

Aplicaciones

Ideal para la producción de lotes pequeños y medianos, electrónica de alta precisión y fabricación de alta mezcla, incluidos sectores como automóviles, dispositivos médicos, electrónica de consumo,y sistemas de control industrial.

Ventajas

Versatilidad: se adapta a cinta, bandeja, bastón y alimentadores a granel
Inspección integrada: cámaras de visión múltiple para la verificación de componentes y la detección de defectos
Alta eficiencia: diseño modular y enrutamiento de boquilla sin parar
Facilidad de uso: Interfaz simple, marco fundido duradero para un mantenimiento fácil

Partes y accesorios mecánicos

Las correas de tiempo/transportador (por ejemplo, correas Yamaha YV100)
Cabezas de sensores de transportador para la detección de la presencia de PCB
Soluciones para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos
Servo y motores de eje (X/Z) como la serie 90K55 para YV100II/X

Componentes eléctricos y de vacío

Las válvulas de solenoide al vacío y las válvulas de vapor utilizadas en la accionamiento de la boquilla y la cabeza&x20;
Las cámaras de visión múltiple CCD (por ejemplo, KV8‐M7310‐00X, KV8‐M73A0‐30X) para su colocación e inspección

Sistema de aire y neumático

Amortizadores y cilindros (por ejemplo, KG7‐M9165‐00X / KG7‐M9166‐00X para Yamaha YV100II)
Filtro de aire / conjuntos de válvulas solenoides para control de vacío y neumático

Partes estructurales y de movimiento

Cadenas de arrastre / Cadenas de cable para la protección del cable
Las bisagras, muelles y reguladores como KL3‐M1348‐10X y K93‐M1388‐00X utilizados en el mantenimiento ([SMT Supplier Spare Parts]".
Los amortiguadores de cilindros (por ejemplo, KG7‐M9166‐00X, K40‐M7133‐00X) para el movimiento suave de la cabeza ([Proveedor de piezas de repuesto SMT]".

Equipo de mantenimiento y consumibles

Elementos de filtro, bloques de limpieza y filtros de vacío de cerámica para inspeccionar y mantener las cabezas de vacío
Partes de eje / manguera como KV8-M712S-A0X / KV8-M713S-A0X utilizadas en los conjuntos del eje X/Y/Z

Resumen de los números de las partes comunes

Las correas: Yamaha YV100 correas de tiempo/transportador
Sensores: cabezas de sensores de transporte (específicas para el modelo)
Nozles / varillas: KV8‐M7760‐00X (76A), varilla de succión KV8‐M71S0‐50X ([Alibaba][3])
Valvas de vacío y solenoides: KV7-M7171-10X, etc.
Las cámaras: KV8‐M7310‐00X, KV8‐M73A0‐30X cámaras CCD
Las condiciones de los vehículos de transporte de mercancías en el interior de los Estados miembros deben ser las siguientes:

Números de piezas relacionadas Yamaha Serie YV100

Boquillas y partes de succión

KV8-M7760-00X Nozzle 76A (de uso general)
KV8-M7710-00X ️ Boquilla 71A
KV8-M7730-00X Nozle 73A
KV8-M71S0-50X ¢ Ensamblaje de la barra de la boquilla de succión
KV8-M71S0-A0X Mango de la barra de la boquilla (mango de precisión)
KV8-M8870-00X ️ Ensamblaje del eje de la boquilla

Sistemas de visión / cámara

KV8-M7310-00X Unidad de lente de cámara CCD
KV8-M73A0-30X ¢ Cámara de visión múltiple (alineamiento/inspección)
KHJ-MC10U-00 Unidad de iluminación para el sistema de visión

Componentes de movimiento y accionamiento

K87-M9155-H0X YV100II Motor del eje X
KH1-M9161-00X Motor del eje Z
El conductor del banco de alimentación (actuador neumático)
K87-M9195-00X Cinturón para el movimiento de la cabeza

Las piezas aerodinámicas

K46-M8527-COX Filtro de aire para unidad de vacío
K46-M8527-10X Generador de vacío (para succión con boquilla)
KG7-M9166-00X ️ cilindro amortiguador para cabeza YV100
La cantidad de líquido que debe ser extraído de la botella de aire de la botella de aire de la botella de aire de la botella de aire de la botella

Componentes eléctricos y de sensores

KV7-M91K3-00X Sensor fotográfico incorporado
K46-M8591-00X Sensor de proximidad
KV7-M7171-10X Válvula de solenoide (para el conmutador de vacío)
K46-M8527-10X Elemento de filtro estático para bomba de vacío

Cuadro y mecánica

K46-M114B-00X Guía del eje (apoyo del eje Z)
El sistema de tensión de resorte se utilizará para la tensión de resorte.
KL3-M1348-10X Mecanismo de tapón de cargadora
K46-M7133-00X El conjunto del cilindro elevador

Componentes para el alimentador y el cargador

La unidad de interfaz del alimentador
KHJ-MD100-00 Base de soporte de las revistas
K87-M91D0-H0X ¢ Control de alimentación por PCB

Esta lista incluye piezas solicitadas con frecuencia para mantenimiento, actualizaciones y reemplazo en máquinas Yamaha YV100/X/XG/II.

Guía de preguntas frecuentes ¥ Máquina de inspección de malla de acero Yamaha YV100

1¿Para qué se utiliza la máquina de inspección de malla de acero YV100?

Esta máquina es principalmente un sistema de recogida y colocación con capacidad de inspección visual integrada.y registro de mallas de acero.

2¿Esta máquina es capaz de manejar componentes pequeños y grandes?

Puede colocar una amplia gama de componentes desde chips 0201 hasta QFPs de 32 mm, BGA y CSPs, gracias a su sistema de visión múltiple y boquillas de precisión.

3¿Cuál es la velocidad de colocación?

La velocidad típica de colocación es:

~ 18.000 CPH (chips por hora) para los componentes estándar
~ 2,100 CPH para QFP de tono fino o IC complejas

4¿Qué tipos de inspecciones se apoyan?

Alineación de pasta de soldadura y plantillas (mallas de acero)
Presencia o ausencia de componentes
Reconocimiento fiduciario
Verificación de orientación y posición mediante cámaras de visión múltiple

5¿Apoya la comunicación SMEMA?

La serie YV100 es totalmente compatible con SMEMA y puede comunicarse con transportadores, cargadores o sistemas AOI.

6¿Puede usar diferentes tipos de alimentadores?

Sí, es compatible con:

Las demás máquinas y aparatos para la fabricación de cintas
Las demás máquinas
Las demás máquinas
Componentes de alimentación a granel
También es compatible con los alimentadores eléctricos y neumáticos de Yamaha.

7¿Qué tamaños de PCB puede manejar?

Maneja PCB de 50 × 50 mm a 460 × 335 mm, con un rango de espesor de placa de 0,4 ∼ 3,0 mm.

8¿Cuál es la precisión de colocación?

Precisión de colocación ± 0,05 mm para las virutas
±0,03 mm de repetibilidad para el montaje de alta precisión

9¿Se requiere formación para el operador?

Sí, los operadores deben estar capacitados para:

Programación de PCB (mapeo de componentes, configuración fiduciaria)
Reemplazo de las boquillas
Calibración del alimentador
Mantenimiento de rutina (limpieza de filtros, inspección de las boquillas)

10¿Cuáles son las principales tareas de mantenimiento?

Limpiar e inspeccionar las boquillas y filtros con regularidad
Reemplazar cinturones usados y piezas de vacío
Inspeccionar la alineación y calibración de la visión
Limpiar los sensores y realizar ensayos en el eje Z

11¿Cuáles son las piezas de repuesto más comunes?

Nozles (por ejemplo, 71A, 76A)
Las demás:
Válvulas de vacío
Cinturones de tiempo
Las demás cámaras de control de velocidad
Sensores fotográficos y válvulas de solenoides

12¿Apoya el MES o la trazabilidad de códigos de barras?

Algunos modelos admiten el escaneo de códigos de barras y la integración de trazabilidad con los sistemas MES (requiere módulos o interfaces adicionales).
