Máquina de placa inferior de doble vía modelo XY-X250S, descargador de PCB de doble vía para descargar PCB sin problemas

Máquina de placa inferior de doble vía (modelo XY-X250S) Descargadora de PCB de doble vía ((modelo XY-X250S)- ¿ Qué?
Nuestra empresa ha estado en funcionamiento durante 11 años y sin duda será su mejor opción con calidad garantizada y entrega rápida



Introducción al producto

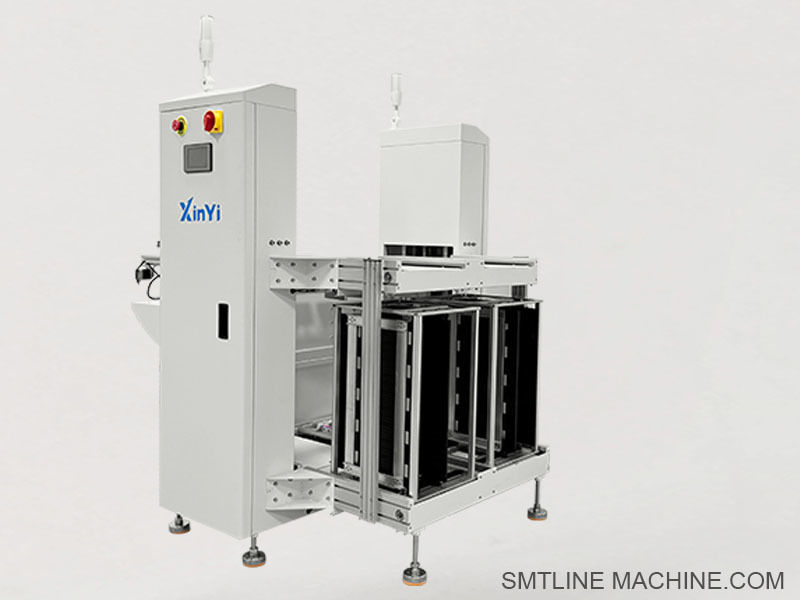

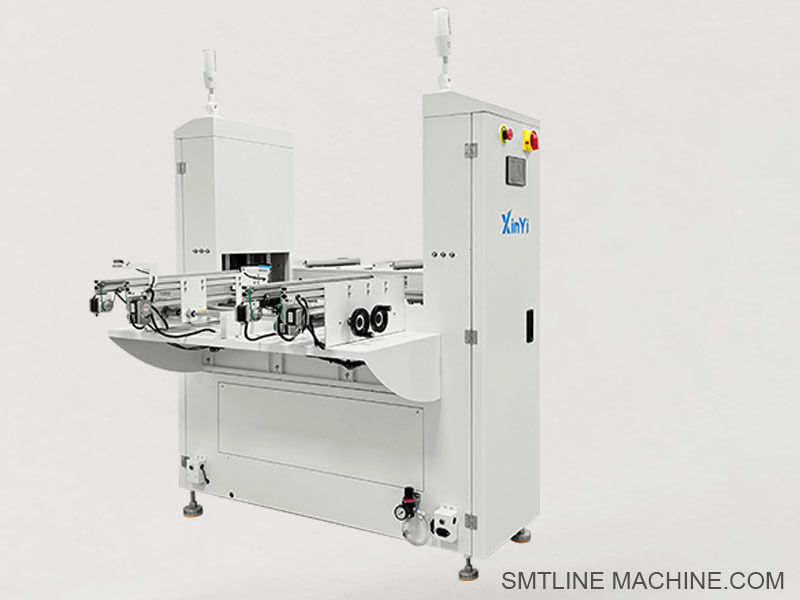

El XY-X250S es un descargador de PCB de doble vía de alta eficiencia, diseñado para recoger automáticamente los PCB terminados del final de una línea de producción SMT.que permite descargar PCB de hornos de reflujo de dos carriles, máquinas AOI, o estaciones de prueba, y apilarlos ordenadamente en cargadores para la siguiente etapa de procesamiento o embalaje.
Este equipo es ideal para entornos SMT de alto volumen y alta velocidad que requieren automatización perfecta, eficiencia espacial y manejo flexible de diferentes tipos de PCB simultáneamente.

Características clave:
Descarga de cargadores de doble vía
Sistema de elevación de cargadores totalmente automático con movimiento vertical suave
Sistema de control PLC con interfaz HMI de pantalla táctil o panel de pulsadores
Compatible con los cargadores de PCB estándar (390×320 mm o personalizables)
Interfaz SMEMA para una fácil conexión con las máquinas SMT anteriores
Cuadro de alta resistencia con protección ESD para placas sensibles a la estática
Empujador ajustable, entrada de tabla controlada por sensores y apilamiento seguro

Especificaciones básicas:
El modelo: XY-X250
Función: descarga automática de PCB de cargadores (de dos carriles)
El tamaño del PCB: de 50 × 50 mm a 250 × 330 mm (por carril)
Tamaño del cargador: 355 × 320 × 563 mm estándar (disponible en tamaños personalizados)
Las ranuras de las revistas: 50 ranuras por carril
Alturas de transferencia: 900 ± 20 mm
Dirección de transporte: izquierda → derecha / derecha → izquierda (personalizable)
Sistema de control: PLC + HMI / panel de botones
Material del marco: acero recubierto en polvo + aleación de aluminio ESD
Fuente de alimentación: AC 220V, 50/60Hz

Escenarios de aplicación:
Etapa final de la línea SMT después del horno de reflujo
Producción en dos carriles de máquinas de ensayo de AOI o de función
Ideal para entornos de producción en masa
También se utiliza en líneas LED, automotrices y EMS

Características opcionales:
Luz de la torre de señalización (3 colores)
Cargador automático de cargadores (intercambio de cargadores)
Montar el escáner de códigos de barras
Integración del sistema MES
Cortina de luz de seguridad
Capa de acrílico antistatico
Tamaños de revistas o opciones de bandejas personalizadas








Accesorios relacionados con el modelo XY-X250S

Componentes mecánicos
Estante para cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores de cargadores.
Cinturones transportadores de doble vía Cinturones de sincronización con seguridad ESD para una transferencia fluida de PCB en ambos carriles
El conjunto del brazo del empujador para cargar PCB en cargadores
Mecanismo de elevación de cargadores ️ Sistema de elevación motorizado o neumático para ajustar la altura de los cargadores a medida que se apilan las tablas
Los rastros de guía ajustables
Cuadro de apoyo y pies de nivelación Cuadro de acero recubierto en polvo con pies ajustables para una instalación estable

Componentes eléctricos
Los sensores fotoeléctricos detectan la presencia de PCB y la posición del cargador en cada carril
Motores y controladores paso a paso Para el control de la cinta y el cargador de elevación
Controlador de PLC: gestiona la lógica de descarga, seguridad y comunicación
Interfaz HMI con pantalla táctil o panel de pulsadores Interfaz del operador para control y seguimiento
Luz de la torre de señalización (rojo/amarillo/verde)
Los cables de comunicación SMEMA conectan las máquinas SMT aguas arriba para un funcionamiento sincronizado

Componentes neumáticos (si están equipados)
Botellas de aire para el levantamiento de cargadores o para el accionamiento de empujadores
Válvulas de solenoide Control del flujo de aire a los actuadores neumáticos
Unidades de FRL ️ Filtro de aire, regulador y lubricante para un rendimiento neumático estable
Tubos de poliuretano antistaticos Para distribución de aire comprimido

Equipos de mantenimiento y opcionales
Cinturones de ESD de repuesto para el mantenimiento de transportadores
Conjuntos de montaje de sensores Brackets y hardware para sensores fotoeléctricos
Partes de repuesto para revistas
Cortinas de luz de seguridad o cubiertas acrílicas ¢ Proteger a los operadores y cumplir con las normas de seguridad
Montajes para escáneres de códigos de barras Para la integración de lectura de códigos de barras opcional








Números de piezas relacionados
Componentes mecánicos
MAG-HOLDER-355320 Rack para portacargamentos de revistas de PCB estándar (355×320×563 mm)
CVB-6ESD-DUAL ¢ Cintas de cronometraje de seguridad ESD para transportadores de doble vía
PUSH-ARM-XYX250 ¢ Conjunto de brazo de empuje, versión neumática o motorizada
Sistema de elevación de cargadores motorizado
ADJ-RW-MAG-XYX
Cuadro de acero recubierto en polvo con patas niveladoras
Componentes eléctricos
Sensor fotoeléctrico para detección de PCB y cargadores
57BYGH76 Motor paso a paso para el control de la correa y el cargador
DM542 ¢ Motor paso a paso compatible con el 57BYGH76
FX3U-24MT ¢ Controlador PLC Mitsubishi para la lógica de descarga
TK6071i 7 Weinview HMI con pantalla táctil para el control del operador
STL-3C-RGY220 Luz de torre de señal de tres colores con zumbador
Los cables de comunicación SMEMA-CB10-DUAL se pueden utilizar con cables SMEMA dobles.
Componentes neumáticos (opcional)
AIRTAC SDA20 × 20 cilindro neumático para elevación de cargadores o accionamiento de empujadores
AIRTAC 4V210-08 Válvula de solenoide para el control neumático
AC2010-02 Unidad de RRF (filtro, regulador, lubricante)
PU6-BK-ESD ¢ Tubo de PU antistatico de 6 mm para aire comprimido
Equipos de mantenimiento y opcionales
CVB-RB6-DT
SNS-KIT-E3Z Kit de hardware para el montaje de sensores
Clip de repuesto para cargadores de PCB
LC-400X20-ESD (opcional) Cortina de luz de seguridad
BCR-MNT01 ¢ soporte de montaje del escáner de códigos de barras








Guía de preguntas frecuentes ¢ Descargador de PCB de doble vía (modelo XY-X250S)

1¿Cuál es el propósito principal del XY-X250S?
El XY-X250S está diseñado para descargar automáticamente los PCB terminados de las líneas SMT de doble carril y apilarlos ordenadamente en cargadores para su posterior procesamiento o envasado.

2¿Qué tamaños de PCB soporta la máquina?
Apoya PCB de 50 × 50 mm hasta 250 × 330 mm por carril.

3¿Qué tamaños de cargadores son compatibles?
Se admiten cargadores estándar de tamaño 355 × 320 × 563 mm, con opciones para dimensiones de cargadores personalizadas.

4¿Cuántos PCB puede contener cada cargador?
Cada cargador suele contener hasta 50 PCB apilados de forma segura.

5¿Es la máquina compatible con los estándares de comunicación SMEMA?
Sí, dispone de dos puertos SMEMA para una integración y comunicación sin problemas con el equipo SMT anterior.

6¿Apoya anchuras de rieles ajustables?
Sí, los anchos de los rieles pueden ajustarse manualmente o motorizados para adaptarse a varios anchos de PCB.

7¿Qué interfaces de control están disponibles?
Los operadores pueden utilizar una interfaz HMI con pantalla táctil o un panel de control con botón de presión dependiendo de la configuración.

8¿Se requiere energía neumática?
Si está equipado con empujadores neumáticos o elevadores de cargadores, se necesita un suministro de aire comprimido de aproximadamente 4·6 kg/cm2.

9¿Qué características de seguridad están incluidas?
Las características opcionales incluyen cortinas de luz de seguridad, cubiertas de protección acrílicas y luces de torre de señal con alarmas.

10¿Qué mantenimiento se requiere?
Se recomienda la limpieza periódica de las cintas transportadoras, los sensores y la lubricación de las piezas móviles, así como la inspección periódica de los componentes neumáticos y el cableado eléctrico.

11¿Cuál es el tiempo de entrega típico?
Los modelos estándar pueden ser entregados en un plazo de 3 a 5 días hábiles, mientras que los modelos personalizados pueden requerir 7 a 10 días hábiles.
