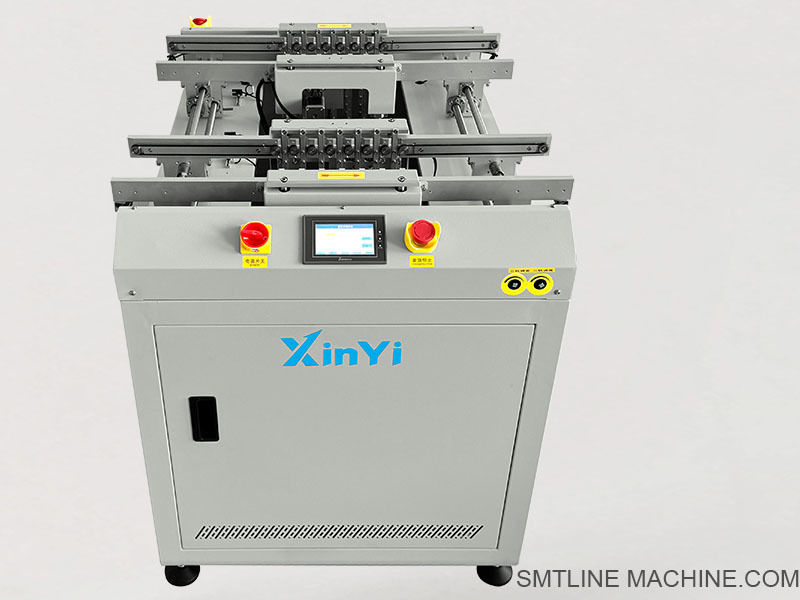

Modelo de transportador buffer PCB de doble vía XY-SX350S de SMTLINE para el cribado preciso de PCB

Máquina de cribado de doble vía (Modelo XY-SX350S) Transportador buffer de PCB de doble vía (Modelo XY-SX350S)​
Nuestra empresa ha estado en funcionamiento durante 11 años y definitivamente será su mejor opción con calidad garantizada y entrega rápida




Introducción del producto – Máquina de cribado de doble vía / Transportador buffer de PCB

Modelo: XY-SX350S

El XY-SX350S es un transportador buffer y cribado de PCB de doble vía de alto rendimiento, diseñado para almacenar temporalmente (buffer), cribar o pasar PCBs durante las pausas de la línea de producción o el equilibrio del flujo. Cuenta con dos carriles de transporte independientes para líneas SMT de doble carril, lo que aumenta la eficiencia y la utilización de la línea, al tiempo que evita los cuellos de botella.

Este modelo es especialmente útil entre equipos como SPI, montadoras, AOI y hornos de reflujo, donde se requieren discrepancias de tiempo o equilibrio de línea.

Características principales:

Sistema de transporte de doble carril para operación independiente o sincronizada
Función buffer para almacenar PCBs durante las paradas aguas abajo
Zona de cribado/inspección para retención temporal o verificación visual del operador
Interfaz SMEMA compatible para la automatización completa de la línea
Cinturones y marco seguros contra ESD, adecuados para el manejo de PCBs sensibles
Ancho de riel ajustable para múltiples tamaños de PCB
Admite múltiples modos: paso directo, buffer, inspección manual

Especificaciones técnicas:

Escenarios de aplicación:

Buffer entre SPI y montadora o montadora y AOI
Área de cribado temporal de PCB para control de calidad
Equilibrio de líneas de producción de doble carril
Modo de paso directo cuando no se requiere buffer
Compatible con líneas SMT de LED, automotrices y electrónica de consumo

Características opcionales:

Luz de torre de señal (3 colores)
Montaje de escáner de código de barras
Interfaz del sistema MES
Estación de inspección manual (lámpara con lupa, almohadilla para el operador)
Cortina de luz de seguridad o protector acrílico
Ajuste motorizado del ancho del riel

Accesorios relacionados – Modelo XY-SX350S

(Transportador buffer de PCB de doble carril / Transportador de cribado)

1. Componentes mecánicos

CVR-DT350-ESD – Riel de transportador seguro contra ESD de doble carril (ancho de PCB de 350 mm por carril)
CVB-6ESD-DUAL – Correa de distribución antiestática de 6 mm para transporte de PCB de doble carril
SHP-GUIDE-2L350 – Soportes de riel guía lateral de doble carril
ADJ-RW-H350 – Mecanismo de ajuste manual del ancho del riel (compartido o independiente)
FT-M12-80A – Pie ajustable de nivelación, rosca M12, diseño antideslizante
FRAME-ALU-XYSX – Marco de aleación de aluminio revestido para base de máquina segura contra ESD
SCREEN-BRACKET – Soporte de bandeja de inspección visual opcional / brazo de tope

2. Componentes eléctricos

Sensores fotoeléctricos (por ejemplo, Omron E3Z-D61) – Para la detección de presencia de PCB en ambos carriles
Interruptores de límite (LX19-111) – Detectan la posición del riel o el estado de la bandeja de inspección manual
Motor paso a paso (57BYGH76) – Acciona la correa del transportador (1 por carril)
Controlador de motor (DM542 o equivalente) – Controla la velocidad del motor paso a paso
Controlador PLC (Mitsubishi FX3U-24MT) – Gestiona la lógica de paso/buffer/cribado
HMI de pantalla táctil (Weinview TK6071i) – Interfaz para la selección del modo del operador
Cables SMEMA (SMEMA-CB10-DUAL) – Cables de comunicación para la integración de doble carril
Luz de torre de señal (STL-3C-RGY220) – Indicador de tres colores con zumbador

3. Componentes neumáticos opcionales (si están equipados con tope de inspección manual):

AIRTAC SDA20×20 – Cilindro de tope compacto para el modo de inspección manual
AIRTAC 4V210-08 – Válvula solenoide de 5/2 vías para control de aire
AC2010-02 – Unidad FRL (filtro + regulador + lubricador)
PU6-BK-ESD – Tubo de PU antiestático de 6 mm para conexiones de aire

4. Mantenimiento y kits opcionales

CVB-RB6-DT – Correas de transportador de repuesto seguras contra ESD
SNS-KIT-E3Z – Kit de sensores de repuesto (E3Z + montaje)
TRAY-SX-INSPECT – Bandeja de inspección manual (extraíble)
MAG-LAMP-KIT – Lámpara con lupa LED con brazo (para la zona de inspección)
BCR-MNT01 – Soporte de montaje del escáner de código de barras
LC-400X20-ESD – Cortina de luz de seguridad (opcional, 400 mm de alcance)

Números de pieza relacionados – Transportador buffer de PCB de doble vía (Modelo XY-SX350S)

Componentes mecánicos

CVR-DT350-ESD – Rieles de transportador ESD de doble carril, soporta PCBs de hasta 350 mm de ancho por carril
CVB-6ESD-DUAL – Juego de correas de distribución antiestáticas de 6 mm para transporte de doble carril
ADJ-RW-H350 – Mecanismo de ajuste manual del ancho del riel con volante y varilla roscada
SHP-GUIDE-2L350 – Soportes de riel guía para ambos carriles para evitar la inclinación de la PCB
FT-M12-80A – Pies de máquina M12 ajustables con base antideslizante

Componentes eléctricos

Omron E3Z-D61 – Sensor fotoeléctrico (tipo reflectante difuso), utilizado para la detección de PCB
LX19-111 – Interruptor de límite tipo rodillo, utilizado para detectar la posición de la bandeja o los límites mecánicos
57BYGH76 – Motor paso a paso, serie 57, uno requerido por carril de transportador
DM542 – Controlador de motor paso a paso compatible con el motor 57BYGH76
FX3U-24MT – PLC Mitsubishi, 24 puntos de entrada/salida, adecuado para el control lógico de doble carril
TK6071i – HMI de pantalla táctil Weinview de 7 pulgadas, utilizada para la interfaz de control y el diagnóstico
STL-3C-RGY220 – Luz de torre de señal con indicadores rojo, amarillo, verde y zumbador (CA 220V)
SMEMA-CB10-DUAL – Cables de señal SMEMA de doble canal para la comunicación aguas arriba/aguas abajo

Componentes neumáticos (opcionales, para la función de cribado/tope)

AIRTAC SDA20×20 – Cilindro de aire compacto para el tope de inspección o la bandeja buffer
AIRTAC 4V210-08 – Válvula solenoide de 24 V CC utilizada para controlar el accionamiento del cilindro de aire
AC2010-02 – Unidad FRL que combina filtro de aire, regulador y lubricador
PU6-BK-ESD – Tubo de PU antiestático de 6 mm de diámetro exterior para líneas de aire comprimido

Mantenimiento y complementos opcionales

CVB-RB6-DT – Juego de correas de repuesto, antiestáticas, para ambos carriles del transportador
SNS-KIT-E3Z – Kit de hardware de montaje del sensor para la serie Omron E3Z
TRAY-SX-INSPECT – Bandeja de inspección desmontable para cribado visual manual
MAG-LAMP-KIT – Lámpara con lupa LED con brazo ajustable, se monta en la zona de inspección
BCR-MNT01 – Soporte de escáner de código de barras, compatible con dispositivos Honeywell y Zebra
LC-400X20-ESD – Cortina de luz de seguridad opcional segura contra ESD, área de detección de 400 mm

Guía de preguntas frecuentes – Transportador buffer de PCB de doble vía (Modelo XY-SX350S)

1. ¿Cuál es la función principal del XY-SX350S?

El XY-SX350S es un transportador de cribado y buffer de doble vía, utilizado para almacenar, inspeccionar o transferir temporalmente PCBs entre máquinas SMT. Ayuda a equilibrar el flujo entre los equipos, evitar paradas de línea y permitir la inspección manual si es necesario.

2. ¿Dónde se utiliza normalmente en una línea de producción?

Se coloca comúnmente entre:

SPI y montadora
Montadora y AOI
AOI y horno de reflujo
Otros puntos de cuello de botella en una línea de producción SMT de doble carril

3. ¿Cuál es el tamaño máximo de PCB admitido?

Cada carril admite tamaños de PCB de 50 × 50 mm hasta 350 × 250 mm. También hay tamaños personalizados disponibles bajo petición.

4. ¿Puede funcionar tanto en modo de paso directo como en modo buffer?

Sí. Admite múltiples modos:

Modo de paso directo (transporte normal)
Modo buffer (retención temporal durante las pausas de la línea)
Modo de cribado/inspección (zona de control manual)

5. ¿Admite la comunicación SMEMA?

Sí, tiene interfaces SMEMA duales (una por carril) para la comunicación con equipos SMT aguas arriba y aguas abajo.

6. ¿Es ajustable el ancho del riel?

Sí, el transportador tiene un sistema de ajuste manual o motorizado del ancho del riel, lo que le permite manejar diferentes anchos de placa.

7. ¿Qué tipo de correas utiliza?

Utiliza correas de distribución seguras contra ESD, de 6 mm de ancho, diseñadas para proteger las PCBs sensibles de la electricidad estática durante el transporte.

8. ¿Cuál es la altura estándar de la máquina?

La altura de transporte es de 900 ± 20 mm, que es estándar para las líneas SMT y se puede ajustar con los pies de la máquina.

9. ¿Se requiere suministro de aire?

Solo si la máquina incluye componentes neumáticos como un tope para la inspección manual. En ese caso, se requiere una presión de aire de 4–6 kg/cm².

10. ¿Qué opciones de control están disponibles?

Versión estándar: Control de botón para operaciones básicas
Versión avanzada: HMI de pantalla táctil con PLC para la selección de modo, ajuste de velocidad, diagnóstico y alarmas

11. ¿Cuáles son las características opcionales?

Luz de torre de señal con zumbador
Soporte de escáner de código de barras
Cortina de luz de seguridad
Bandeja de inspección manual
Lámpara con lupa LED para controles visuales
Integración de la interfaz MES

12. ¿Qué mantenimiento se requiere?

Limpiar las correas y los sensores con regularidad
Comprobar la tensión y el desgaste de la correa
Inspeccionar el cableado del motor y del PLC trimestralmente
Lubricar las piezas móviles (como los tornillos de ajuste) mensualmente

13. ¿Cuál es el plazo de entrega típico?

Modelos estándar: 3–5 días laborables
Versiones personalizadas: 7–10 días laborables
