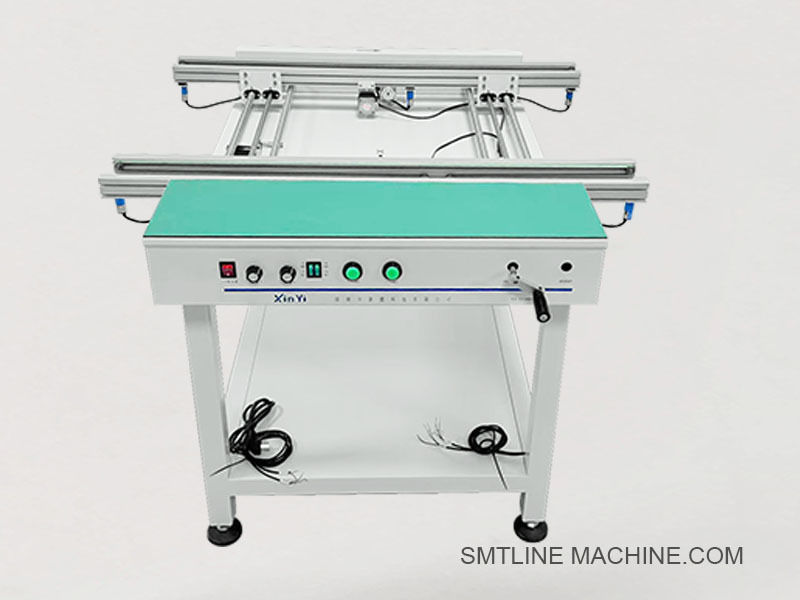

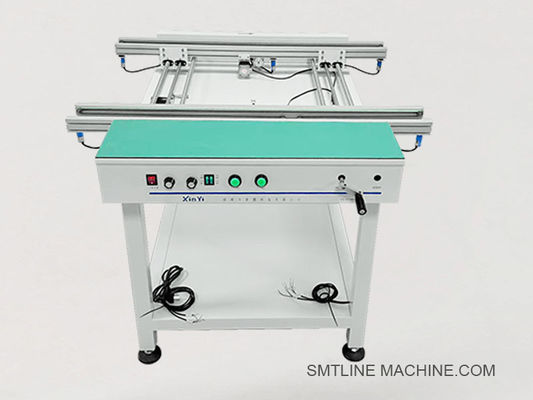

Transportador de PCB de doble vía de alta velocidad para procesos de ensamblaje SMT

Transporte de PCB de doble vía- ¿ Qué?
Nuestra empresa ha estado en funcionamiento durante 11 años y sin duda será su mejor opción con calidad garantizada y entrega rápida





Introducción del producto
El transportador de PCB de doble vía es un dispositivo de transporte en línea SMT especializado diseñado para transferir PCB simultáneamente en dos carriles independientes,que permiten un funcionamiento de alta eficiencia en líneas de producción SMT de doble carril o de alta mezclaSe instala típicamente entre máquinas como impresoras de pantalla, SPI, montajes, AOI y hornos, y es esencial para equilibrar, amortiguar o vincular equipos SMT de doble carril.
Con una construcción segura para ESD y compatibilidad con SMEMA, este transportador proporciona una transferencia de placa suave y confiable, al tiempo que ahorra espacio en la fábrica y reduce el tiempo de inactividad de la línea.

Características clave:
Dos vías de transporte de PCB totalmente independientes
Apoya la producción síncrona o asíncrona de dos carriles
Compatible con la comunicación SMEMA para cada carril
Ancho del carril ajustable (manual o motorizado)
Construcción segura para el ESD (cinturones y marco antistaticos)
Modo de amortiguación, bypass o acumulación opcional
Huella compacta con pies ajustables en altura

Las especificaciones técnicas:


Aplicaciones:
Transferencia de PCB entre máquinas SMT (impresora, SPI, montadora, AOI)
Equilibrio de producción en dos carriles
Transporte de placas de homologación desde un AOI de doble vía o de estaciones de ensayo
Ideal para líneas de ensamblaje de LED, automóviles y electrónica de consumo

Características opcionales:
Luz de la torre de señalización (R/Y/G con zumbido)
Logística de separación NG/OK
Ajuste de anchura motorizado
Modulo de conexión MES
Montar el escáner de códigos de barras
Capaces de seguridad o cortinas










Accesorios relacionados con el transportador de PCB de doble vía
1Componentes mecánicos
Los conductores de doble carril con seguridad ESD para el transporte seguro de PCB con sujeción de bordes
Mecanismo de ajuste de anchura ajuste manual o motorizado de carril de tornillo
Cinturones de cronometraje ESD (dobles) 6 mm o 8 mm Cinturones antistaticos para el movimiento suave de los PCB
Pies de soporte ajustables (tipo M12) ¢ Utilizados para estabilizar y nivelar el transportador
Panel de marco de transportador y guías laterales de aleación de aluminio
Tensionadores y poleas para mantener la alineación y la tensión del cinturón
2Componentes eléctricos
Sensores fotoeléctricos (por ejemplo, de la serie Omron E3Z)
Interruptores de límite Para detección mecánica de carrera o anchura
Los motores paso a paso o los motores CA (de doble transmisión)
El conductor del motor (Leadshine o equivalente) controla la velocidad y dirección del motor paso a paso
Luz de la torre de señalización (de 3 colores) Indica el estado: funcionamiento, parada, error
Controlador de PLC: gestiona la lógica de transporte, el ajuste de ancho y el tiempo de señal
Interfaz HMI con pantalla táctil o panel de pulsadores
Los cables de interfaz SMEMA (2 conjuntos)
3. Componentes neumáticos (si están equipados con tapones)
Los cilindros neumáticos de frenado (serie AIRTAC SDA)
Válvula de solenoide (AIRTAC 4V210-08) Control del flujo de aire hacia las tapones
Unidad FRL (filtro + regulador + lubricante)
Tubos de poliestireno antistaticos Para el enrutamiento de aire a componentes de doble vía
4Mantenimiento / Accesorios opcionales
Cinturones ESD de repuesto
Soportes de montaje de sensores para detección de dos carriles
Montado para el escáner de códigos de barras para la trazabilidad en cada carril
Las cubiertas antipolvo (opcional) ¢ Revestimientos protectores de acrílico o PVC
Cortina de luz de seguridad Protege a los operadores durante el transporte de vehículos
Interruptor de alimentación y botón de parada de emergencia Para la seguridad de la operación y el control de apagado






Guía de preguntas frecuentes

1¿Para qué se utiliza un transportador de PCB de doble vía?
Se utiliza para transportar PCB en dos carriles independientes simultáneamente en líneas de producción SMT de alta velocidad.o manipulación de placas de NG/OK después de la inspección.

2¿Cuáles son las ventajas de la doble vía sobre la vía única?
Dobla el rendimiento manejando dos carriles a la vez
Permite la producción paralela de dos tipos o procesos de cartón
Ahorra espacio en comparación con dos transportadores de un solo carril
Ideal para conexiones de salida de AOI, SPI, impresora a montaje o horno

3¿Se puede ajustar el ancho del transportador?
Sí. La mayoría de los transportadores de doble vía tienen anchos de rieles ajustables manualmente o por motor para acomodar diferentes tamaños de PCB.

4¿Qué tamaños de PCB se admiten?
Por lo general soporta 50 × 50 mm a 460 × 250 mm por vía
Las anchuras personalizadas están disponibles bajo petición

5¿Cuál es la altura estándar del transportador?
La altura estándar es de 900 ± 20 mm, compatible con el equipo de línea SMT
Los pies de apoyo ajustables están incluidos para ajustar la altura

6¿Qué métodos de control están disponibles?
Versión básica: panel de botón
Versión avanzada: HMI con pantalla táctil + PLC
Las opciones de control incluyen arranque/parada, ajuste de ancho, control de velocidad y restablecimiento de alarma

7¿Es compatible con SMEMA?
Sí, el transportador de doble vía incluye dos conjuntos de conectores SMEMA (uno por carril) para una fácil integración en línea con máquinas aguas arriba y aguas abajo.

8¿Cuál es el tipo de cinturón utilizado?
Utiliza correas de tiempo antiestáticas (seguras para ESD), generalmente de 6 ∼ 8 mm de ancho
Las correas aseguran un movimiento suave y estable de PCB sin daños electrostáticos

9¿Requiere suministro de aire?
Solo si están equipadas con tapones o puertas neumáticas
Si se incluye, la presión de aire requerida es típicamente de 4 ‰ 6 kg/cm2

10¿Cuáles son las características opcionales comunes?
Luz de la torre de señalización (R/Y/G con zumbido)
Montar el escáner de códigos de barras
Ajuste de anchura motorizado
Integración del sistema MES
Desviador de NG/OK
Cortinas de luz de seguridad o cubiertas acrílicas

11¿Cuáles son los requisitos de mantenimiento?
Limpiar los cinturones y sensores semanalmente
Lubricar rodamientos, poleas o rieles de guía mensualmente
Inspeccione los cinturones para el desgaste y reemplace si es necesario
Comprobar las conexiones del motor y del PLC trimestralmente

12¿Cuánto tiempo dura la entrega?
Modelos estándar: 3 – 5 días hábiles
Tamaños o características personalizadas: 7~10 días hábiles

Podemos hacer por usted:
1Proporcionamos una solución SMT completa para usted.
2Proporcionamos tecnología básica con nuestros equipos.
3Proporcionamos el servicio técnico más profesional
4Tenemos una rica experiencia en la instalación de la fábrica SMT.
5Podemos resolver cualquier pregunta acerca de SMT
