Máquina de transporte paralelo de PCB de alta velocidad (XY-465, XY-460) para la producción automatizada

Máquina para transporte paralelo de PCB (modelo XY-465 XY-460)- ¿ Qué?

Nuestra empresa ha estado en funcionamiento durante 11 años y sin duda será su mejor opción con calidad garantizada y entrega rápida



Introducción del producto Máquina para transporte paralelo de PCB (modelo XY-465 / XY-460)

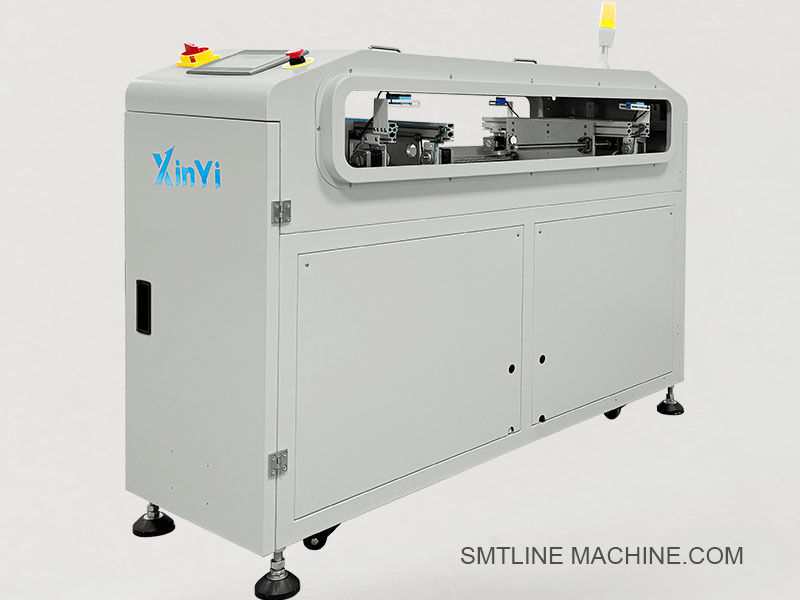

La máquina de transporte paralelo de PCB, modelos XY-465 y XY-460, está diseñada para mover PCB lateralmente (lado a lado) entre líneas de producción paralelas o equipos en líneas de ensamblaje SMT.Asegura una transferencia horizontal suave y precisa de los tableros sin rotación, especialmente en configuraciones de varias líneas o de dos carriles.

Estas máquinas se utilizan ampliamente para conectar dos líneas, realizar el equilibrio de líneas o cambiar placas de una impresora o SPI a un sistema de montaje o inspección,especialmente cuando las restricciones de diseño impiden la transferencia directa en línea.

Características clave

Transferencia paralela de PCB de precisión entre equipos o líneas
Mecanismo de deslizamiento suave con posicionamiento preciso
Ancho del transportador ajustable para varios tamaños de PCB
Disponible en modelos de doble dirección (XY-465) o de dirección única (XY-460)
Diseño seguro para el ESD con marco de aluminio y plataforma de acero inoxidable
Control por PLC del panel táctil o del botón
Empleo compacto, fácil integración con las líneas de producción SMT
Interfaz SMEMA compatible para el control en línea

Especificaciones técnicas

Aplicaciones

Transferencia de PCB entre líneas SMT paralelas
Cambiar el flujo de PCB de una vía a otra (por ejemplo, SPI a AOI)
Manejo de las operaciones de dos carriles de alta velocidad
Ideal para LED, automotriz y grandes líneas de PCB de panel

Funciones opcionales

Luz de la torre de señalización (R/Y/G)
Montar el escáner de códigos de barras
Ajuste de anchura motorizado
Módulo de amortiguación o de alineación
Integración de la interfaz MES

Accesorios relacionados Máquina de transporte paralelo de PCB XY-465 / XY-460

1Componentes mecánicos

2Componentes eléctricos

3. Componentes neumáticos (si están configurados con tapones o empujadores)

4Mantenimiento / Accesorios opcionales

1Componentes mecánicos

El sistema de conducción de los vehículos de las categorías A y B deberá tener un sistema de conducción de los vehículos de las categorías A y B.
El bloque de guía lineal de HIWIN-MGN15H-C MGN15 (compatible con el carril superior)
TBI-SFU1204-400 ️ conjunto de tornillo de bolas, de 12 mm de diámetro y 400 mm de longitud
CVB-6ESD-PT ?? cinturón de tiempo de seguridad ESD de 6 mm de ancho
SHP-PLATE460 Placa de lanzadera de acero inoxidable, de 460 mm de longitud
FT-M12-80A Pierna ajustable de la máquina, hilo M12, 80 mm de altura

2Componentes eléctricos

57 BYGH76 NEMA 23 motor paso a paso, 2.8A
DM542 ¢ conductor del motor paso a paso de plomo
Omron E3Z-D61 Sensor fotoeléctrico, salida NPN, tipo reflectante difuso
LX19-111 Interruptor de límite compacto para la retroalimentación de la carrera
Weinview TK6071i pantalla táctil HMI de 7 pulgadas, interfaz RS232/RS485
STL-3C-RGY220 luz de torre de señal de 3 colores con zumbador, 220V CA
ESB-22R 22 mm botón de parada de emergencia, girar para reiniciar
El cable de comunicación SMEMA-CB10 con 10 pines

3. Componentes neumáticos (opcional)

AIRTAC SDA25×20 cilindro de aire compacto, abertura de 25 mm, carrera de 20 mm
AIRTAC 4V210-08 Válvula de solenoide doble, 5/2 de dirección, 24V de corriente continua
AC2010-02 Unidad de FRL (filtro, regulador, combinación de lubricantes)
PU6-BK-ESD 6 mm tubo de aire negro seguro para ESD

4Mantenimiento y accesorios opcionales

VG32-LUBE ️ Aceite lubricante para tornillos de bolas y rieles lineales
CVB-RB6-DUAL ¢ Cinturón de tiempo de seguridad ESD de repuesto, de 6 mm de ancho
SNS-KIT-E3Z Kit de sensor de repuesto (E3Z + soporte)
BCR-MNT01 ¢ soporte de montaje del escáner de códigos de barras
LC-400X20-ESD ¢ Cortina de luz de seguridad, de ancho 400 mm, ESD-segura

Guía de preguntas frecuentes ¢ Máquina para transporte paralelo de PCB (modelo XY-465 / XY-460)

1¿Para qué se utiliza una máquina de transporte paralelo de PCB?

La máquina de transporte paralelo está diseñada para mover PCB de lado (lateralmente) entre líneas de producción SMT adyacentes o equipos.garantizar un manejo fluido y eficiente del tablero.

2¿Cuál es la diferencia entre XY-465 y XY-460?

XY-465: admite la transferencia bidireccional (izquierda-derecha), lo que permite que los PCB se desplacen en ambas direcciones.
XY-460: admite transferencia unidireccional, generalmente solo de un lado (izquierda → derecha o derecha → izquierda).

3¿Cuáles son las aplicaciones típicas?

Transferencia de PCB entre líneas SMT paralelas
Cambiar la dirección del flujo de PCB cuando no es posible la transferencia en línea
Máquinas de conexión como SPI, AOI y sistemas de recogida y colocación
Balance de líneas de producción de dos carriles o de alta mezcla

4¿Qué tamaños de PCB se admiten?

El rango estándar de PCB: de 50 × 50 mm a 460 × 250 mm
Dimensiones personalizadas disponibles bajo petición
El ajuste de ancho puede ser manual o motorizado según el modelo

5¿Se admite la comunicación SMEMA?

Sí, tanto el XY-465 como el XY-460 están equipados con interfaces compatibles con SMEMA para una fácil integración en línea con equipos de aguas arriba y abajo.

6¿Cómo se realiza la transferencia?

El mecanismo de lanzadera utiliza rieles de guía lineales y un tornillo de bola, accionado por un motor paso a paso o un servomotor para un posicionamiento lateral preciso sin girar la tabla.

7¿Qué opciones de control están disponibles?

Interfaz HMI con pantalla táctil o panel de control de botones
Control por PLC para una automatización precisa
Soporta secuencias de movimiento programables y lógica de transferencia

8¿Se requiere presión de aire?

Solo si se instalan tapones o empujadores neumáticos opcionales. En ese caso, se requiere un suministro de aire de 4 ∼6 kg/cm2.

9¿Cuál es la altura de la máquina y la velocidad?

La altura: 900 ± 20 mm (incluidos los pies ajustables)
Tiempo de ciclo típico: 5 ∼ 8 segundos por transferencia, dependiendo del tamaño y la configuración del PCB

10¿Qué características opcionales están disponibles?

Luz de la torre de señalización (R/G/Y con zumbido)
Los demás aparatos para la fabricación de equipos para la fabricación de máquinas de la categoría 85
Cortina de luz de seguridad
Ajuste de anchura motorizado
Interfaz del sistema MES

11¿Qué mantenimiento se requiere?

Limpieza periódica de los rieles y de las correas
Lubricación de tornillos y guías de bolas (por ejemplo, con aceite VG32)
Inspección de sensores, motores y cableado
Reemplazo de piezas de repuesto para correas, sensores o cilindros

12¿Cuál es el tiempo de entrega?

Modelos estándar: 3 – 5 días hábiles
Configuraciones personalizadas: 7~10 días hábiles
Pedidos urgentes apoyados en función del stock
