Cargador de PCB tipo L para la eficiencia de la línea de producción SMT automatizada

Cargador de PCB de tipo L​

Nuestra empresa ha estado en funcionamiento durante 11 años y definitivamente será su mejor opción con calidad garantizada y entrega rápida.

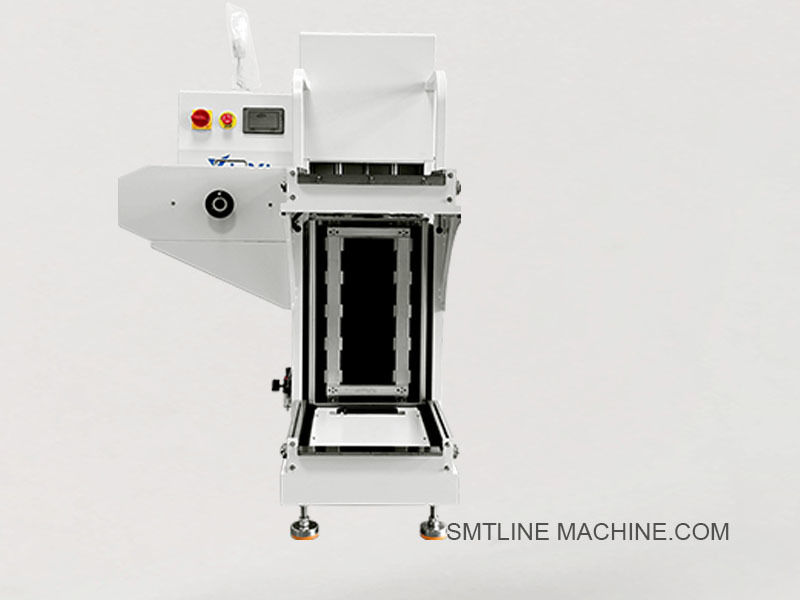

Introducción al producto: cargador de PCB de tipo L

El cargador de PCB de tipo L es una máquina de carga automática de placa diseñada para transferir PCB a líneas de producción SMT en una configuración "en forma de L". Por lo general, se instala en el extremo frontal de la línea SMT y se usa para cargar PCB desnudos o ensamblados de las revistas en el sistema transportador, lo que permite la transmisión sin problemas a equipos aguas abajo como impresoras, montas o máquinas de inspección.

Características clave

Diseño en forma de L: ahorra espacio en el piso organizando revistas y transportadores a 90 grados.
Carga automática de PCB: transfiere tableros de una revista a otro transportador utilizando un sistema de empuje y elevación.
Operación de pantalla táctil: HMI fácil de usar para configurar los parámetros y operar el cargador.
Compatible con revistas estándar: admite 390 × 320 mm o tamaños de revista personalizados.
Características de seguridad: incluye cubiertas de protección, sistema de alarma y botón de parada de emergencia.
Construcción duradera: marco de aluminio con tratamiento de superficie antiestática.

Especificaciones técnicas

Aplicaciones

Carga frontal para líneas de ensamblaje SMT
Adecuado para tableros LED, tablero de teléfonos móviles y ensamblaje de electrónica de consumo
Se utiliza junto con unidades descargadoras, transportadoras y amortiguadoras

Accesorios relacionados: cargador de PCB de tipo L

1. Componentes de la revista

Revistas PCB estándar
Material: aluminio, plástico seguro con ESD
Tamaños: 355 × 320 × 563 mm, 390 × 320 × 570 mm o personalizado
Subgintas de estante de revista: mantiene la revista en posición fija
Plataforma de elevación de revista: mesa de elevación eléctrica para movimiento vertical

2. Piezas mecánicas

Ensamblaje del brazo de empuje: transfiere PCB de una revista a otro
Motor de elevación: controla el movimiento vertical de la rejilla
Conjunto de riel de guía: para posicionamiento de PCB y transferencia suave
PCB Stopper (controlado por el sensor): evita la desalineación durante el empuje
Cubiertas laterales y paneles de marco: perfiles de aluminio con recubrimiento antiestático
Pies ajustables de altura: para nivelar la máquina

3. Componentes eléctricos y de control

Unidad del controlador PLC: típicamente Mitsubishi, Omron o Siemens
HMI de pantalla táctil: para configuración de parámetros y diagnóstico
Sensores fotoeléctricos: detectar la presencia y posición de PCB
Interruptor de parada de emergencia
Interruptor de encendido y unidad de interruptor
Válvulas solenoides de aire: sistemas neumáticos de control
Arneses de cableado: conexiones de potencia y señal

4. Accesorios neumáticos

Cilindro de aire (actuador del brazo de empuje)
Regulador de filtro de aire (unidad FRL)
Silenciador y tubo neumático
Sensor de vacío (si corresponde)

5. Herramientas y kits de mantenimiento

Lubricante para guías lineales
Papas de limpieza / pinceles seguros
Kit de fusible de repuesto
Conjunto de herramientas (teclas hexadecimales, destornilladores)
Medidor de calibración de la guía PCB

6. Accesorios / actualizaciones opcionales

Cables de interfaz SMEMA: para la comunicación de línea con el equipo aguas arriba/aguas abajo
Montaje del escáner de código de barras: para trazabilidad en línea
Cortina de luz de seguridad: seguridad mejorada del operador
Adaptadores de revistas personalizados: para tamaños de tablero especiales
Cubierta de polvo: para usar en entornos de sala limpia

Números de pieza relacionados: cargador de PCB de tipo L

1. Pieles de revista y manejo

2. Componentes mecánicos

3. Componentes eléctricos y de control

4. Componentes neumáticos

5. Mantenimiento y accesorios opcionales

Guía de preguntas frecuentes: cargador de PCB de tipo L

1. ¿Para qué se utiliza el cargador PCB de tipo L?

El cargador de PCB de tipo L está diseñado para cargar automáticamente PCB de las revistas de almacenamiento en la línea de producción SMT. Su diseño de "forma de L" permite un diseño de espacio eficiente e integración de línea flexible.

2. ¿Por qué se llama "L-Type"?

Debido a que el estante de la revista se coloca perpendicularmente (90 °) a la dirección del transportador, formando una forma "L". Esto ahorra espacio y permite el acceso lateral.

3. ¿Qué tipos de revistas son compatibles?

Tamaño estándar: 355 × 320 × 563 mm
Opcional: 390 × 320 × 570 mm o tamaños personalizados
Material: marco de aluminio con paneles laterales seguros de ESD

4. ¿Qué tamaños de PCB son compatibles?

Tamaño mínimo: 50 × 50 mm
Tamaño máximo: 330 × 250 mm (personalizable)
Verifique la configuración de su cargador o ajuste el ancho del riel en consecuencia.

5. ¿Cuáles son las características clave?

Diseño en forma de L de ahorro de espacio
Mecanismo automático de elevación y brazo de empuje
Interfaz de pantalla táctil con control PLC
Compatible con la comunicación de Smema
Estructura segura de ESD y operación de bajo ruido
Cubiertas de parada de emergencia y seguridad

6. ¿Cuál es el tiempo de ciclo por PCB?

Por lo general, alrededor de 6-10 segundos por tabla, dependiendo del grosor del tablero, el tipo de revista y la configuración.

7. ¿Cuáles son las principales piezas o accesorios de desgaste?

Brazo de empuje
Motor de elevación y correa
Sensores (tipo poleléctrico)
Válvulas solenoides y cilindros de aire
Abrazaderas de revista
Panel de control o pantalla táctil

8. ¿Qué mantenimiento se requiere?

Semanal: Verifique los sensores, los rieles limpios
Monthly: guía de elevación lubricada, verificación de cinturones
Quarterly: Inspect Push Arm, Test E-Stop
Reemplace los filtros de aire y las piezas neumáticas según sea necesario

9. ¿Qué características de seguridad se incluyen?

Botón de parada de emergencia
Cubiertas laterales protectoras
Cortina de luz de seguridad opcional
Amplio de alarma para errores o mermeladas

10. ¿Se puede personalizar?

Sí. Muchos modelos admiten:

Tamaños de revistas personalizados
Control de pedal
Escáner de código de barras en línea
E/S adicional para MES o integración de trazabilidad
