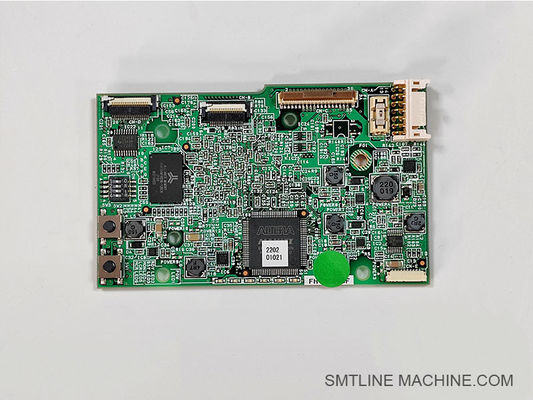

Tarjeta base de cámara IPS de alto rendimiento FUJI 2AGKHA012000 para cabezas de colocación H24S

FUJI2AGKHA012000 Placa base de cámara IPS de cabezal de trabajo H24S

Nuestra empresa ha estado en funcionamiento durante 11 años y definitivamente será su mejor opción con calidad garantizada y entrega rápida

Descripción general del producto

Número de pieza: 2AGKHA012000
Nombre: Placa base de cámara IPS
Cabezal compatible: Cabezal de trabajo FUJI NXT H24S
Función: Procesa los datos de imagen de la cámara IPS (Sensor de procesamiento de imágenes), gestionando la alimentación, la interfaz del sensor y la comunicación con el controlador de la máquina
Origen: Fabricado para FUJI, fabricado en Japón/China; certificado ISO/CE&x20;
MOQ: 1 unidad
Plazo de entrega: Normalmente 1–5 días
Embalaje: En caja con opciones de embalaje seguro – caja de cartón o caja de madera

Características y funciones clave

Centro de procesamiento de visión: Realiza análisis de imágenes en tiempo real utilizados para la validación de la recogida de componentes, la corrección de la posición, la inspección del ángulo y los ajustes de compensación.
Integración perfecta con la máquina: Se conecta y se comunica directamente con el controlador SMT para soportar el movimiento del cabezal y la activación de la boquilla.
Calidad OEM: Construido para soportar las exigencias SMT de alta velocidad con un rendimiento estable y una larga vida útil.

Aplicación y reemplazo

Casos de uso típicos:

Integración completa en el cabezal H24S, esencial para las tareas de inspección y alineación utilizando la cámara IPS.

Escenarios de reemplazo:

Fallos de visión o mensajes de error relacionados con la cámara IPS.
Pérdida de datos de imagen o salida de imagen anormal.
Daños físicos o componentes quemados.

Directrices de reemplazo:

Apague la alimentación y siga los procedimientos antiestáticos antes del desmontaje.
Vuelva a conectar todos los cables de forma segura para garantizar una transmisión fiable de los datos de la cámara.
Realice comprobaciones de calibración a través de los diagnósticos de la máquina después de la instalación.

Resumen

La 2AGKHA012000 es la placa base de la cámara IPS crítica para el cabezal de trabajo FUJI NXT H24S. Permite un control de calidad de alta precisión basado en la cámara mediante el procesamiento de datos de imagen para guiar la colocación de las piezas. Con su calidad de construcción genuina, su rápida disponibilidad y su soporte de calibración esencial, es una parte vital para el mantenimiento y el tiempo de actividad de la línea SMT.

Accesorios relacionados para FUJI 2AGKHA012000 (Placa base de cámara IPS H24S)

Notas:

La cámara IPS y los componentes de la fuente de luz están emparejados directamente con esta placa base para el funcionamiento completo del sistema de visión.
La gestión adecuada del aire y el polvo (a través de filtros y válvulas) es crucial para mantener la claridad de la imagen y la estabilidad de la placa.
Se recomienda encarecidamente la calibración regular después del reemplazo de la placa.

Números de pieza relacionados para 2AGKHA012000 (Placa base de cámara IPS H24S)

Guía de preguntas frecuentes

Nombre del producto: Placa base de la cámara IPS

Número de pieza: 2AGKHA012000

Modelo aplicable: Cabezal de trabajo FUJI NXT H24S

1. ¿Cuál es la función de la placa base 2AGKHA012000?

Esta placa base es el controlador principal de la cámara IPS (Sensor de procesamiento de imágenes) utilizada en el cabezal de trabajo H24S. Se encarga del procesamiento de datos de imagen, la gestión de la alimentación y la comunicación con el sistema de control de la máquina para la alineación y colocación precisas de los componentes.

2. ¿Qué síntomas indican que esta placa necesita ser reemplazada?

Fallo en el reconocimiento de la visión o mala calidad de la imagen
No hay salida de imagen de la cámara IPS
La máquina informa de errores de comunicación IPS
Daños físicos, marcas de quemaduras o fallos en los conectores de la placa

3. ¿Cómo reemplazo la placa base de la cámara IPS?

Paso 1: Apague la máquina y descargue la electricidad estática
Paso 2: Desconecte los cables de la placa dañada
Paso 3: Instale la nueva placa y vuelva a conectar todos los conectores
Paso 4: Encienda y realice la calibración de la cámara a través de la interfaz de la máquina

4. ¿Qué componentes funcionan con esta placa base?

Los componentes relacionados incluyen:

2AGKHA014000 – Cámara IPS
2AGKHA022500 – Placa de control de fuente de luz
2AGKHA022400 – Fuente de luz de la cámara
GGAJ0403 / 3216 – Tableta de calibración
2EGTHA000202 – Filtro de polvo

5. ¿Necesito recalibrar después del reemplazo?

Sí. La recalibración asegura que el sistema de visión funcione correctamente y alinee las piezas con precisión. Utilice la herramienta de calibración oficial o la placa de referencia durante la configuración.

6. Resumen

La placa base de la cámara IPS 2AGKHA012000 es fundamental para las capacidades de procesamiento de imágenes del cabezal H24S. El reemplazo rápido y la calibración adecuada mantienen una precisión de visión óptima y minimizan el tiempo de inactividad de la producción.
