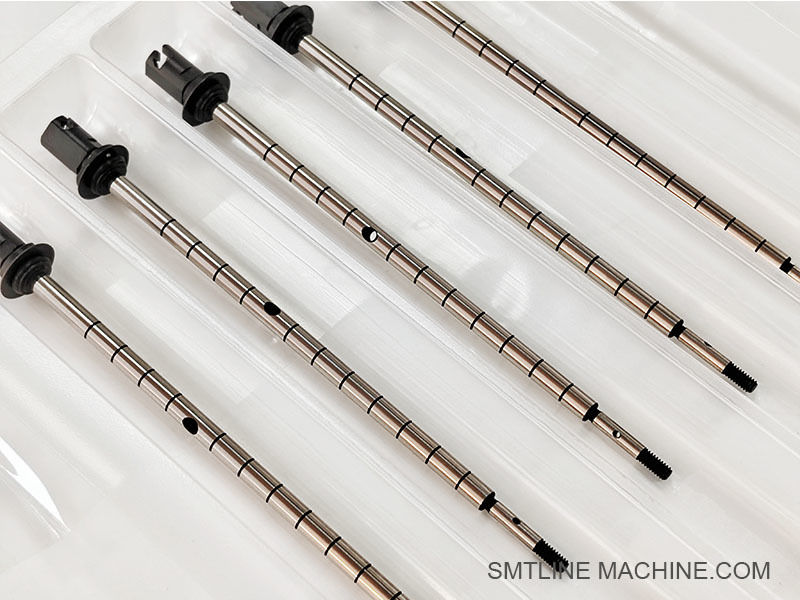

FUJI2AGKHL029200 Varilla de boquilla de succión DX head R12

Nuestra empresa ha estado en funcionamiento durante 11 años y definitivamente será su mejor opción con calidad garantizada y entrega rápida

Descripción general del producto

Número de pieza: 2AGKHL029200
Nombre: Eje de boquilla R12 / Varilla de boquilla de succión
Compatibilidad con la máquina: FUJI NXT DynaHead (DX), específicamente la herramienta R12 (configuración de 12 boquillas)
Función: Eje mecánico central que sostiene y posiciona el conjunto de la boquilla de succión para la recogida de componentes en cabezales DX.

Características y funciones clave

Posicionamiento fiable de la boquilla: Alinea con precisión las boquillas de succión durante las rutinas de recogida y colocación a alta velocidad.
Diseño duradero: Construido según los estándares de calidad OEM de FIJI para la resistencia y precisión en las tareas de colocación automatizadas.
Compatible con herramientas de cabezal DX: Específicamente para la configuración R12 (manejo de componentes de chip de 0402 hasta 5 × 5 mm).

Especificaciones y detalles

Aplicación y reemplazo

Uso: Crítico para sujetar y accionar las boquillas de succión en un DynaHead R12 (DX) durante la recogida de componentes.

Desencadenantes de reemplazo:

Oscilación o desalineación excesiva de la boquilla
Eje dañado o desgastado que afecta la precisión de la recogida
Impacto físico o desgaste que causa errores de alineación

Consejo de mantenimiento: Reemplace el eje junto con las boquillas y verifique la calibración del cabezal DX para evitar errores de colocación.

Resumen

El 2AGKHL029200 es un eje de boquilla FUJI genuino diseñado para la herramienta R12 en el sistema NXT DynaHead (DX). Desempeña un papel vital en la recogida de componentes de alta precisión y múltiples boquillas. Diseñado para la durabilidad y el reemplazo rápido, es esencial para mantener la calidad de la colocación en entornos de producción SMT complejos.

Accesorios relacionados para FUJI 2AGKHL029200 (Eje de boquilla R12, cabezal DX)

Notas:

El eje de la boquilla (2AGKHL029200) funciona junto con boquillas específicas, unidades de válvula y conjuntos de motores para garantizar la recogida precisa de componentes.
Se recomienda el reemplazo regular de válvulas y filtros para mantener el rendimiento.
La calibración después del reemplazo del eje o la boquilla garantiza la precisión de la recogida y colocación.

Números de pieza relacionados para 2AGKHL029200 (Eje de boquilla R12, cabezal DX)

Guía de preguntas frecuentes

Nombre del producto: Eje de boquilla R12 / Varilla de boquilla de succión

Número de pieza: 2AGKHL029200

Máquina aplicable: FUJI NXT DynaHead (Cabezal DX) – Herramienta R12

1. ¿Cuál es la función del eje de la boquilla 2AGKHL029200?

Sirve como el eje mecánico que sostiene y posiciona las boquillas de succión en el cabezal R12 DX, lo que permite la recogida de componentes precisa y estable durante la colocación SMT de alta velocidad.

2. ¿Qué tipos de boquillas son compatibles con este eje?

Las boquillas compatibles comunes incluyen:

Boquilla R07 (tipo MELF de 2,5 mm, por ejemplo, AA06517)
Juegos de boquillas R12 diseñados para la herramienta R12
Siempre confirme la compatibilidad de la boquilla con la configuración de su máquina.

3. ¿Cuándo se debe reemplazar este eje de boquilla?

Reemplace si experimenta:

Oscilación o desalineación de la boquilla que afecta la precisión de la colocación
Desgaste visible, grietas o daños en el eje
Dificultad para montar las boquillas de forma segura
Errores de recogida persistentes que no se pueden solucionar solo con la calibración

4. ¿Se requiere calibración después del reemplazo?

Sí. Después de reemplazar el eje de la boquilla:

Realice la alineación y calibración del cabezal para garantizar un posicionamiento preciso de la boquilla.
Verifique el vacío y el flujo de aire adecuados junto con los ajustes de la válvula mecánica.

5. ¿Puedo usar boquillas de otros modelos de cabezales FUJI?

Algunas boquillas (por ejemplo, de los cabezales H12 o V12) pueden ser compatibles según el tamaño y la forma, pero siempre verifique con la documentación oficial o el proveedor de FUJI.

6. ¿Hay piezas relacionadas que deba inspeccionar o reemplazar simultáneamente?

Se recomienda verificar y, si es necesario, reemplazar:

Válvulas mecánicas (por ejemplo, 2AGTHA005807)
Tubos y sellos de vacío
Filtros de pantalla (por ejemplo, 2EGTHA000202)
Motor y cojinetes del eje R si muestran signos de desgaste

7. Resumen

El eje de la boquilla 2AGKHL029200 es una pieza mecánica crítica para el cabezal FUJI DX R12, que garantiza un posicionamiento estable de la boquilla para la recogida precisa de componentes SMT. El mantenimiento adecuado y el reemplazo oportuno ayudan a mantener la calidad de la producción y reducir el tiempo de inactividad de la máquina.
