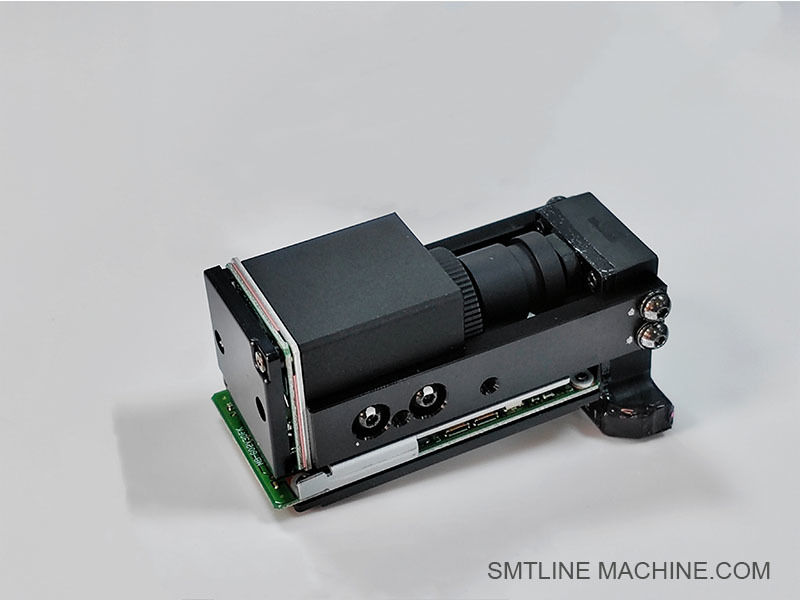

FUJI 2AGKHA014000 AA66W00 V12 cabezal de trabajo cámara IPS Piezas de repuesto SMT

FUJI2AGKHA014000 AA66W00 V12 cámara de cabezal de trabajo IPS
Nuestra empresa ha estado en funcionamiento durante 11 años y definitivamente será su mejor opción con calidad garantizada y entrega rápida

Descripción general del producto

Número de pieza: 2AGKHA014000
Modelo: AA66W00
Nombre del componente: Cámara IPS (Sensor de procesamiento de imágenes)
Máquina aplicable: Serie FUJI NXT — compatible con cabezales de trabajo V12 y H24
Función: Cámara del sistema de visión integrada en el cabezal de trabajo para el reconocimiento y la calibración de la colocación de componentes de alta velocidad y alta precisión.

Características principales

1. Reconocimiento de imágenes de alta precisión
La cámara IPS captura imágenes de alta resolución de los componentes y las posiciones de la PCB durante la recogida y la colocación, lo que permite al sistema determinar la posición, orientación y alineación exactas de los componentes antes del montaje.

2. Detección de postura multiángulo
Capaz de detectar la orientación de los componentes en múltiples ángulos — incluyendo vistas laterales — para evitar colocaciones incorrectas y garantizar la consistencia de la calidad.

3. Diseño compacto y ligero
El módulo de la cámara es ligero y está integrado directamente en el cabezal de trabajo (aproximadamente 2,5 kg en total para el cabezal), lo que permite un movimiento rápido y un control preciso con una inercia mecánica reducida.

Especificaciones y compatibilidad

Uso y reemplazo

Esta pieza se reemplaza comúnmente durante el mantenimiento regular o si hay problemas con la captura de imágenes, errores de alineación o fallas en el reconocimiento de la visión en el proceso de colocación.
La instalación requiere calibración de alineación con el software de la máquina.
Es una pieza original de FUJI o puede estar disponible a través de proveedores externos como repuesto compatible.

Resumen

La cámara IPS FUJI AA66W00 (2AGKHA014000) es una parte fundamental del cabezal de trabajo V12 para la plataforma FUJI NXT SMT. Su procesamiento de imágenes de alta velocidad, el reconocimiento multiángulo y la integración compacta garantizan una colocación de componentes precisa y fiable, lo que ayuda a mejorar el rendimiento y la eficiencia generales de la producción.

Accesorios relacionados para la cámara IPS FUJI AA66W00 (cabezal V12)

Herramientas y accesorios opcionales

Plantillas / accesorios de calibración – Se utilizan durante el mantenimiento o la sustitución de la cámara IPS.
Módulo de software de alineación de visión – Utilidades de software opcionales utilizadas en los sistemas FUJI NXT para el ajuste de imágenes IPS.
Cables / conectores – Cables de señal o alimentación específicos de la cámara (póngase en contacto con FUJI o el proveedor para obtener las especificaciones correspondientes).
Kit de limpieza de lentes del sistema de visión FUJI – Herramientas antiestáticas y sin polvo para mantener la calidad de la imagen.

Números de pieza relacionados para la cámara IPS FUJI AA66W00 (cabezal V12)

Estos números de pieza pueden variar ligeramente dependiendo de la generación específica de FUJI NXT (I/II/III) y la configuración de la máquina.

Guía de preguntas frecuentes

Nombre del producto: Cámara IPS FUJI

Modelo: AA66W00

Número de pieza: 2AGKHA014000

Se utiliza en: Cabezal de trabajo FUJI NXT V12 (también compatible con H24)

1. ¿Cuál es la función de la cámara IPS AA66W00?

La cámara IPS (Sensor de procesamiento de imágenes) está integrada en el cabezal de trabajo V12. Su función principal es:

Capturar imágenes de alta resolución de los componentes y las almohadillas de la PCB.
Detectar la posición, orientación e inclinación de los componentes antes de la colocación.
Ayudar a corregir el desplazamiento de la colocación para garantizar una alta precisión.

2. ¿Dónde está instalada la cámara?

La cámara IPS está integrada dentro de la unidad del cabezal de trabajo V12, directamente detrás del eje de la boquilla, mirando hacia abajo. Funciona en conjunto con la rotación del cabezal (eje R) y los mecanismos de recogida de componentes.

3. ¿Cuáles son los números de pieza relacionados?

Algunas piezas comúnmente asociadas:

AA66W08 – Versión alternativa de la cámara IPS.
2AGTHA009100 – Eje de la boquilla
2AGTHA005807 – Válvula mecánica
H11352 / H50844 – Válvula solenoide
H4897A – Rodamiento para el eje del cabezal
PM09NR4 – Motor del eje R
GGAJ0403 / 3216 – Tableta blanca de calibración (para la calibración de la visión IPS)

4. ¿Cuándo debe sustituirse la cámara IPS?

Sustituya o repare la cámara si:

El sistema de visión no reconoce los componentes.
La precisión de la colocación de los componentes se degrada.
Los errores como “fallo de captura de la visión” o “desalineación del ángulo del componente” aparecen con frecuencia.
La inspección visual revela empañamiento de la lente o suciedad que no se puede limpiar.

5. ¿Es necesaria la calibración después de la sustitución?

Sí. Después de sustituir la cámara IPS:

Realice la alineación y calibración del cabezal utilizando las herramientas de software FUJI.
Utilice tabletas blancas de calibración (por ejemplo, 3216) para el ajuste de la visión.
Asegúrese de la compatibilidad del firmware/software para una correcta comunicación de la cámara.

6. ¿Puede sustituirse AA66W00 por AA66W08?

Sí, AA66W08 es una versión compatible de uso común. Sin embargo, compruebe siempre la compatibilidad mecánica y de firmware con su sistema NXT antes de la sustitución.

7. ¿Se utiliza la cámara tanto para la recogida como para la colocación?

Sí. Está involucrada en:

Escaneo previo a la recogida para verificar la presencia y la preparación de la boquilla.
Inspección posterior a la recogida para confirmar la orientación y la alineación de los componentes.
Ajuste previo a la colocación para compensar cualquier desplazamiento detectado.

8. ¿Es la cámara IPS compatible con H24 u otros cabezales?

Aunque está diseñada principalmente para el cabezal V12, los módulos de cámara IPS similares o idénticos (por ejemplo, AA66W08) pueden compartirse entre los cabezales H24 o H12HSQ en las plataformas NXT, dependiendo de la generación y la configuración.

9. ¿Se requiere algún mantenimiento?

Limpie la lente regularmente con una herramienta de limpieza sin estática.
Asegúrese de que el entorno de trabajo esté libre de polvo.
Sustituya las pantallas de filtro (por ejemplo, 2EGTHA000202) para proteger la óptica de la cámara.
