FUJI 2MGKHH012400 H02H02F cabeza de trabajo eje Z tornillo SMT piezas de repuesto

FUJI2MGKHH012400 Tornillo del eje Z del cabezal de trabajo H02H02F
Nuestra empresa ha estado en funcionamiento durante 11 años y definitivamente será su mejor opción con calidad garantizada y entrega rápida.

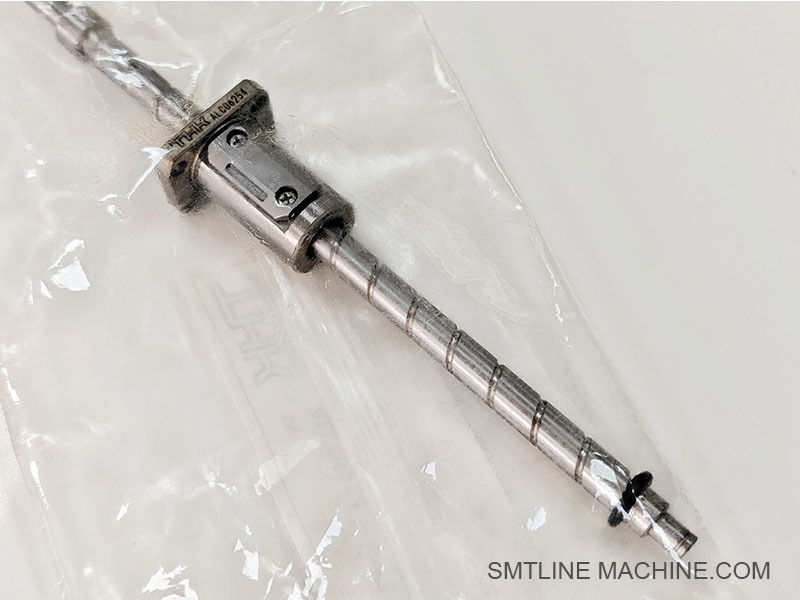

Introducción del producto – Tornillo del eje Z FUJI 2MGKHH012400 (Cabezal de trabajo H02 / H02F)

Número de pieza:

2MGKHH012400

Nombre del producto:

Husillo de bolas / Tornillo de avance del eje Z

Categoría:

Componente de transmisión mecánica de precisión

Modelos aplicables:

Cabezales de trabajo FUJI NXT H02 y H02F

Descripción general del producto

El FUJI 2MGKHH012400 es un tornillo del eje Z de alta precisión, también conocido como husillo de bolas o tornillo de avance, utilizado en los cabezales de trabajo H02 y H02F de las máquinas de colocación SMT FUJI NXT. Es el elemento mecánico principal responsable de impulsar el movimiento hacia arriba y hacia abajo (eje Z) del eje de la boquilla.

Este componente convierte el movimiento rotacional del motor del eje Z en movimiento vertical lineal, lo que permite alturas de recogida de componentes precisas y control de la fuerza de colocación.

Características principales

Husillo de bolas mecanizado con precisión
Proporciona alta precisión y repetibilidad en el posicionamiento vertical.

Movimiento suave y de baja fricción
Garantiza un movimiento de alta velocidad y sin vibraciones para la unidad de boquilla del eje Z.

Duradero y resistente al desgaste
Fabricado con acero de aleación de alta resistencia y tratado térmicamente para una larga vida útil en funcionamiento continuo.

Admite ciclos de eje Z de alta velocidad
Diseñado para manejar las demandas de movimiento rápido hacia arriba/abajo de los cabezales H02/H02F.

Especificaciones (típicas)

Función en el sistema

Funciona en conjunto con:

Motor del eje Z
Rieles de guía lineales
Porta boquillas / eje
Codificador o sensor para retroalimentación de posición Z

Controla la carrera vertical de la boquilla para recoger componentes de los alimentadores y colocarlos en la PCB con presión controlada.

Síntomas típicos de fallo

Irregularidades en la carrera de la boquilla
Desalineación vertical en la colocación
Ruido mecánico durante el movimiento Z
Altura o fuerza de colocación inexactas
Códigos de alarma relacionados con la retroalimentación del eje Z

Notas de mantenimiento

Limpie y relubrique el tornillo regularmente con grasa aprobada por FUJI (por ejemplo, AA6PT00)
Inspeccione si hay holgura, desgaste o desalineación durante el servicio del cabezal
Reemplace siempre con piezas originales FUJI para un mejor ajuste y rendimiento

Accesorios relacionados – Tornillo del eje Z FUJI 2MGKHH012400

Números de pieza relacionados – Tornillo del eje Z FUJI 2MGKHH012400

Notas:

Al reemplazar el tornillo del eje Z, se recomienda encarecidamente inspeccionar o reemplazar piezas cercanas como rodamientos, acoplamientos y bloques guía.
Utilice solo piezas originales FUJI para garantizar la precisión y la fiabilidad.
Aplique grasa especificada por FUJI regularmente para mantener el rendimiento y reducir el desgaste.
La desalineación o la lubricación incorrecta pueden provocar holgura del tornillo, vibración o errores de posicionamiento del eje Z.

Guía de preguntas frecuentes – Tornillo del eje Z FUJI 2MGKHH012400 (Cabezal de trabajo H02 / H02F)

1. ¿Cuál es la función del tornillo del eje Z FUJI 2MGKHH012400?

Respuesta:
Esta pieza es un husillo de bolas de precisión que convierte el movimiento rotacional del motor del eje Z en movimiento vertical lineal del porta boquillas. Permite que el cabezal de trabajo mueva los componentes hacia arriba y hacia abajo durante el proceso de recogida y colocación.

2. ¿Qué cabezales de trabajo utilizan este tornillo?

Respuesta:
El tornillo está diseñado para:

Cabezal de trabajo H02
Cabezal de trabajo H02F
Ambos son parte de la serie de máquinas FUJI NXT SMT.

3. ¿Con qué componentes funciona el tornillo del eje Z?

4. ¿Cuáles son los signos de desgaste o fallo del tornillo?

La boquilla no se mueve hacia arriba/abajo correctamente
Movimiento irregular o ruidoso del eje Z
Errores de altura de los componentes o fallos de recogida
Mayor imprecisión en la colocación
Alarmas relacionadas con el eje en la máquina

5. ¿Cómo mantengo o inspecciono el tornillo?

Limpie el tornillo de polvo y residuos con regularidad
Lubrique con grasa recomendada por FUJI (por ejemplo, AA6PT00)
Inspeccione si hay signos de desgaste, holgura o juego
Reemplace si el movimiento se vuelve desigual, ruidoso o retrasado

6. ¿Se puede reemplazar el tornillo de forma independiente?

Respuesta:
Sí. Se puede reemplazar durante el servicio del cabezal. Sin embargo, se debe tener cuidado de:

Alinear correctamente el tornillo y la guía
Reemplazar los rodamientos o sellos asociados si están desgastados
Asegurarse de que la alineación del acoplamiento y del motor sean correctas
Calibrar el eje Z después de la instalación

7. Descripción general técnica

8. Números de pieza relacionados

9. ¿Necesito volver a calibrar después del reemplazo?

Respuesta:
Sí. Después de instalar un nuevo tornillo del eje Z, es esencial volver a calibrar el rango de recorrido del eje Z y verificar la precisión de la altura de colocación utilizando las utilidades de alineación o verificación del cabezal de la máquina.

10. ¿Dónde puedo obtener soporte o reemplazos?

Respuesta:

A través de distribuidores oficiales de FUJI SMT
O proveedores de servicios SMT certificados
Asegúrese de especificar el modelo exacto del cabezal (H02 o H02F) y el número de pieza original (2MGKHH012400) al realizar el pedido.
