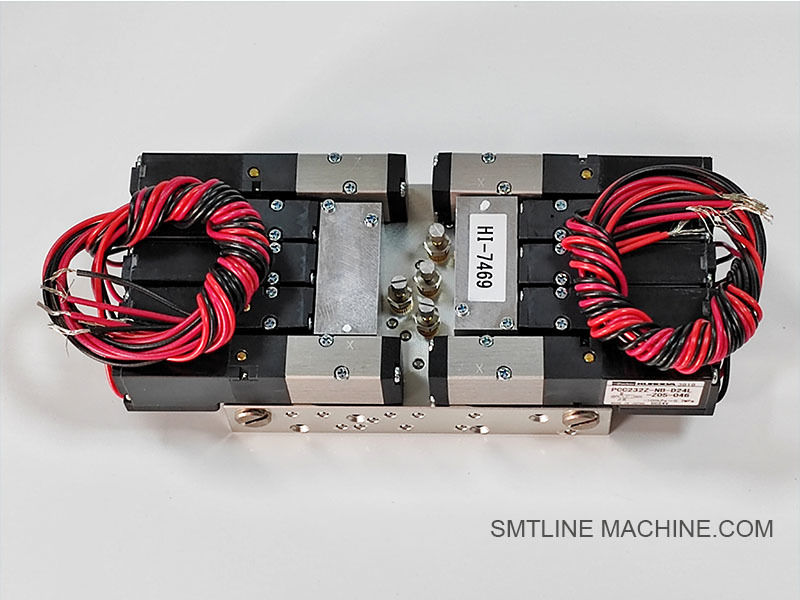

FUJI 2MGKHH014000 XB03123 H02 H02F válvula de solenoide de vacío con cabeza
-
Resaltar
La valva de solenoide de vacío 2MGKHH014000
,La válvula de solenoide con cabeza de vacío FUJI H02F
,Válvulas electromagnéticas de vacío SMT Partes
-
Marca del producto- ¿ Qué es eso?
-
ModeloFUJI 2MGKHH014000 XB03123 H02 H02F válvula de solenoide de vacío con cabeza
-
capacidad1009
-
Peso del montaje0,79 KG
-
Tamaño del montaje56
-
ProveedorCNSMT
-
CondiciónNuevo
-
Lugar de origenJapón
-
Nombre de la marcaFUJI
-
CertificaciónYAMAHA Vibration Vibration Fit YV YS
-
Número de modeloFUJI 2MGKHH014000 XB03123 H02 H02F válvula de solenoide de vacío con cabeza
-
Cantidad de orden mínima1
-
PrecioNegociable
-
Detalles de empaquetadoCaja de madera
-
Tiempo de entrega1 o 2 días hábiles
-
Condiciones de pagoT/T, Western Union, PayPal
-
Capacidad de la fuente10 piezas/día
FUJI 2MGKHH014000 XB03123 H02 H02F válvula de solenoide de vacío con cabeza
FUJI 2MGKHH014000 XB03123 H02 H02F válvula de solenoide de vacío con cabeza
Nuestra empresa ha estado en funcionamiento durante 11 años y sin duda será su mejor opción con calidad garantizada y entrega rápida
Introducción del producto FUJI 2MGKHH014000 / XB03123 válvula de solenoide de vacío (cabeza H02 / H02F)
Números de las partes:
2MGKHH014000
XB03123 (código de pieza alternativa o vinculada)
Nombre del producto:
Válvula de solenoide de vacío para cabeza de trabajo H02 / H02F
Categoría:
Componente de control neumático / sistema de vacío
Modelos aplicables:
FUJI NXT H02 y H02F Cabezas de trabajo
Resumen del producto
La válvula FUJI 2MGKHH014000 (XB03123) es una válvula de solenoide de vacío de precisión utilizada en las cabezas de trabajo H02 y H02F de las máquinas de montaje superficial de la serie FUJI NXT.Esta válvula controla el flujo de vacío hacia la boquilla de succión durante las operaciones de recogida y colocaciónDesempeña un papel crucial para garantizar la recogida precisa de componentes, la retención segura y la liberación oportuna.
Características clave
Respuesta de alta velocidad
Permite el cambio rápido de vacío para la colocación de componentes de alta velocidad.
Control de vacío estable
Mantiene un control preciso sobre el tiempo de succión y la presión del flujo de aire.
Diseño compacto y duradero
Diseñado para una estrecha integración en el módulo de la cabeza y resistente al ciclo continuo.
Funcionamiento confiable
Soporta miles de operaciones por minuto en ciclos de trabajo de la máquina FUJI NXT.
Aplicaciones
Controla el flujo de vacío a la unidad de boquilla en las cabezas H02 y H02F.
Asegura un tiempo de recogida y liberación preciso durante la colocación SMT de alta velocidad.
Integrado en el circuito neumático interno de la cabeza de trabajo.
Especificaciones (típicas)
Tipo: válvula de solenoide normalmente cerrada
Voltagem de funcionamiento: 24 V de corriente continua (típica para los sistemas de control FUJI)
Tiempo de respuesta: < 20 ms
Puertos: 2 o 3 según la configuración del circuito
Instalación: directamente montada en la base neumática de la cabeza H02/H02F
Material: cuerpo metálico con sellos de alta durabilidad
Control: activado a través de la lógica del sistema de vacío de la máquina (a través del PCB de la cabeza)
Notas de instalación
Utilice con cabezas FUJI genuinas para garantizar el ajuste mecánico y la integridad del sello al vacío.
Asegúrese de que las mangueras de vacío estén correctamente conectadas y sin fugas.
La orientación de la válvula y la alineación de la junta son fundamentales para evitar problemas de rendimiento.
Partes típicas relacionadas
| Número de la parte | Descripción |
| Se trata de: | Contenedor de la boquilla (conectado al circuito de vacío) |
| H55360, en el caso de las plantas | Sensor de vacío o interruptor de presión |
| 2MGTHA080003 | Motor de la cabeza (coordina el movimiento con la sincronización de la válvula) |
| H3401 y H3402 | Conjunto de cabeza H02 o H02F |
| Tubos de vacío | Líneas neumáticas que conectan a la válvula de solenoide |
Accesorios relacionados con la válvula de solenoide de vacío
| Nombre del accesorio | Descripción |
| Tubo de vacío / manguera | Conecta la válvula de solenoide a la fuente de aspiración y vacío de la boquilla |
| Contenedor de la boquilla / Boquilla de succión | Trabajos con válvula para recoger y liberar componentes |
| Sensor de vacío / interruptor de presión | Detecta la presencia de vacío y envía información al sistema de control |
| Base neumática de la cabeza de trabajo | El ensamblaje de la base donde se monta la válvula |
| Conector de válvula / arnés de cableado | Conexión eléctrica a una bobina de magnetos para señales de control |
| Las juntas de sellado / anillos O | Asegurar sellos herméticos alrededor de los puertos de las válvulas |
| H02 / H02F Ensamblaje de cabeza de trabajo | La unidad de cabeza completa que incorpora la válvula |
Números de piezas relacionadas FUJI 2MGKHH014000 / XB03123 Válvula de solenoide de vacío y sus componentes
| Número de la parte | Descripción | Las notas |
| 2MGKHH014000 | Válvula de solenoide de vacío (parte principal) | Para cabezas de trabajo de H02 y H02F |
| Se aplicará a las máquinas de la categoría M3 | Número de pieza alternativa o vinculada para la misma válvula | Puede figurar en diferentes BOM |
| Se trata de: | Contenedor de la boquilla / Boquilla de succión | Efectores finales neumáticos |
| H55360, en el caso de las plantas | Sensor de vacío / interruptor de presión | Sensor de retroalimentación para el sistema de vacío |
| H3401 y H3402 | H02 / H02F Ensamblaje de cabeza de trabajo | Incluye válvula y sistema neumático |
| Conector de válvula | Conector eléctrico para bobina de válvula de solenoide | Parte del conector específica del modelo |
| Kit de focas | Las demás máquinas y aparatos para la fabricación de piezas metálicas | Kit de mantenimiento o de sustitución |
| Envases de vacío | Tubos neumáticos para el flujo de vacío | Debe ser compatible con las cabezas FUJI |
Las notas:
Utilice piezas originales FUJI para mantener la integridad del vacío y el rendimiento de la máquina.
Se recomienda el reemplazo del sello y la inspección de los tubos durante el mantenimiento de la válvula.
Las conexiones eléctricas deben comprobarse para detectar el desgaste o la corrosión para evitar el mal funcionamiento de las válvulas.
La valva de solenoide de vacío de la válvula FUJI 2MGKHH014000 / XB03123
1¿Qué hace esta válvula?
Respuesta:
La válvula FUJI 2MGKHH014000 (también conocida como XB03123) es una válvula solenoide de vacío que controla el encendido/apagado de la succión de vacío a la boquilla en las cabezas de trabajo H02 y H02F.Permite a la cabeza recoger y liberar componentes con un tiempo preciso durante las operaciones SMT.
2¿Dónde está instalada esta válvula?
Respuesta:
Se monta en el interior de la cabeza de trabajo H02 o H02F, típicamente en el bloque neumático o cerca de la unidad de boquilla, y se conecta a través de tubos a la fuente de vacío y la trayectoria de la boquilla.
3¿Qué cabezas de trabajo son compatibles?
Respuesta:
H02 Cabeza de trabajo
H02F Cabeza de trabajo
Ambos utilizados en las plataformas FUJI NXT I / II / III.
4¿Qué pasa si la válvula falla?
Respuesta:
El fallo puede dar lugar a:
Incapacidad para recoger componentes
Componentes que se caen prematuramente
Alarmas de vacío o códigos de error de recogida
Nivel de vacío inestable o caída de presión durante el funcionamiento
5¿Cómo puedo saber si la válvula está defectuosa?
Respuesta:
Realice una prueba de vacío y escuche las fugas audibles
Utilice software de diagnóstico para controlar el tiempo de respuesta del vacío
Intercambio con una válvula conocida-buena para verificar el fallo
Compruebe si hay signos de bloqueo interno, falla de la bobina o retraso en la respuesta
6. Resumen técnico
| Parámetro | Valor (típico) |
| Número de la parte | 2MGKHH014000 / XB03123 |
| El tipo | Válvula electrónica normalmente cerrada |
| Válvula de tensión | 24 V de corriente continua (sistemas de control FUJI estándar) |
| Tiempo de respuesta | ~ 20 ms o más rápido |
| El montaje | Bloque neumático interno a la cabeza |
| Control de las emisiones | Activado por la señal de entrada/salida del PCB de la cabeza |
7¿Qué partes están asociadas con esta válvula?
| Número de la parte | Descripción |
| Se trata de: | Contenedor de la boquilla (recibe el vacío) |
| H55360, en el caso de las plantas | Sensor de presión de vacío |
| 2MGTHA080003 | Motor de la cabeza (sincroniza con la válvula) |
| Envases de vacío | Conecta el flujo de vacío a través de la válvula |
| Kit de focas | Las demás máquinas y aparatos para la fabricación de piezas metálicas |
| H3401 y H3402 | H02/H02F Conjuntos de cabeza que utilizan la válvula |
8¿Cómo reemplazar la válvula?
Respuesta:
1Apaga la máquina y desconecta el suministro de aire.
2Retire la cabeza de trabajo y acceda al soporte de la válvula.
3Desconecte el tubo de vacío y el conector eléctrico.
4Desvasear y reemplazar la válvula.
5Reinstalar el tubo y recalibrar el nivel de vacío si es necesario.
9Consejos de mantenimiento
Sustituir la válvula durante la reconstrucción de la cabeza programada
Limpiar el área circundante para evitar que los desechos entren en los puertos de las válvulas
Inspección de las tuberías de vacío envejecidas o con fugas
Verifique la resistencia de la bobina eléctrica durante el diagnóstico
10¿Se vende esta válvula por separado o en kits?
Respuesta:
Normalmente vendidos por separado
Puede incluirse en los kits neumáticos de cabeza H02/H02F o en los kits de mantenimiento
