H04S Punto de referencia de la cabeza de trabajo
,Punto de referencia SMT Piezas de repuesto
,Punto de referencia FUJI AA18D06
-
Marca del producto- ¿ Qué es eso?
-
ModeloPunto de referencia de la cabeza de trabajo FUJIAA18D06 H04 H04S
-
capacidad1009
-
Peso del montaje0,79 KG
-
Tamaño del montaje56
-
ProveedorCNSMT
-
CondiciónNuevo
-
Lugar de origenJapón
-
Nombre de la marcaFUJI
-
CertificaciónYAMAHA Vibration Vibration Fit YV YS
-
Número de modeloPunto de referencia de la cabeza de trabajo FUJIAA18D06 H04 H04S
-
Cantidad de orden mínima1
-
PrecioNegociable
-
Detalles de empaquetadoCaja de madera
-
Tiempo de entrega1 o 2 días hábiles
-
Condiciones de pagoT/T, Western Union, PayPal
-
Capacidad de la fuente10 piezas/día
FUJI AA18D06 H04 H04S Punto de referencia de la cabeza de trabajo SMT
Punto de referencia de la cabeza de trabajo FUJIAA18D06 H04 H04S
Nuestra empresa ha estado en funcionamiento durante 11 años y sin duda será su mejor opción con calidad garantizada y entrega rápida

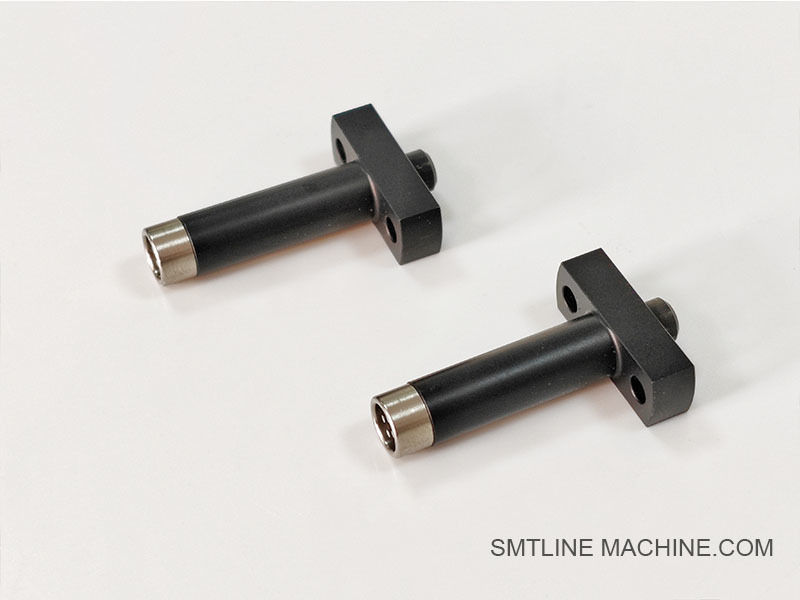

Introducción al producto FUJI AA18D06 H04 / H04S Punto de referencia de la cabeza de trabajo
Número de la parte: AA18D06
Nombre del producto: Punto de referencia
Categoría: Componente de alineación / posicionamiento
Se utiliza en: cabezas de trabajo FUJI NXT H04 y H04S
Resumen del producto
El punto de referencia FUJI AA18D06 es una pieza mecánica de precisión diseñada para servir como marcador de origen o de posición de "hogar" para las cabezas de trabajo H04 y H04S en las máquinas de montaje superficial de la serie Fuji NXT.Es esencial para la inicialización precisa de la cabeza, calibración y posición repetible de la cabeza durante las operaciones de recogida y colocación.
Características clave
Posicionamiento de alta precisión
Permite al cabezal de trabajo restablecer o referirse a su posición para garantizar la colocación precisa de los componentes.
Objetivo de alineación mecánica
Funciona en conjunto con sensores de cabeza para definir un punto de referencia fijo en el eje X/Y/Z.
Estables y duraderos
Construido con materiales de alta resistencia para resistir el desgaste por contacto repetido o detección de sensores.
Diseñado para cabezas H04 y H04S
Adaptado a medida para los modelos Fuji NXT H04 y H04S, garantizando la compatibilidad y el funcionamiento fiable.
Aplicaciones
Se utiliza durante el encendido de la máquina y la recalibración de la cabeza de rutina.
Sirve como punto de referencia mecánico para que la cabeza alinee los codificadores internos o los contadores de movimiento.
Asegura una colocación precisa y coherente de los componentes en los PCB mediante la definición del punto de partida de la cabeza.
Partes relacionadas
| Número de la parte | Descripción |
| Se aplican las siguientes condiciones: | Punto de referencia (esta parte) |
| Se trata de las siguientes: | Sensor de referencia / detector |
| Las condiciones de los productos de la categoría A | Paréntesis de montaje para el punto de referencia |
| H04 / H04S | Cabezas de trabajo compatibles |
| Las demás: | Arnés de cableado / cable de señal (para conexión de sensores) |
Especificaciones (típicas)
Material: acero endurecido o aleación tratada
Dimensiones: personalizado para el marco de la cabeza H04/H04S
Tolerancia: mecanizado a nivel de micrones para una referencia coherente
Método de instalación: atornillado o montado con soporte, no eléctrico
Las notas de orden
Se venden por separado.
A menudo se sustituyen durante los procedimientos de reconstrucción o alineación de la cabeza de trabajo.
Compatible únicamente con cabezas de trabajo H04 / H04S ◄ no sustituye a las series H12 o H24.
Accesorios relacionados FUJI AA18D06 Punto de referencia (para cabezas H04 / H04S)
| Nombre del accesorio | Número de la parte | Descripción |
| Sensor de referencia | Se trata de las siguientes: | Detecta el punto de referencia AA18D06 para la localización y el posicionamiento de la cabeza. |
| Paréntesis de puntos de referencia | Las condiciones de los productos de la categoría A | Soporte de montaje utilizado para fijar el punto de referencia de forma segura en el marco de la cabeza. |
| Arneses de cableado para la cabeza | Las demás: | Conecta el sensor de referencia al sistema de control. |
| Placa de montaje del sensor | Varias | Placa para el montaje del sensor cerca del punto de referencia. |
| Clip del cable del sensor | Varias | Sostiene y dirige el cable del sensor para evitar interferencias. |
| H04 / H04S Cabeza de trabajo | ¿Qué quieres decir? | El conjunto completo de la cabeza de trabajo en el que se utilice el punto de referencia. |
| Jig / herramienta de alineación | No se puede optar | Se utiliza durante el mantenimiento para alinear o verificar el punto de referencia y la posición del sensor. |
Las notas:
Estos componentes trabajan juntos para permitir un posicionamiento preciso de la cabeza durante la inicialización o recalibración.
El punto de referencia (AA18D06) deberá estar alineado mecánicamente con el sensor de referencia (AA0WZ00) para un funcionamiento preciso.
Se recomienda un mantenimiento regular para garantizar una detección adecuada y evitar errores de recogida y colocación.
Números de piezas relacionadas FUJI AA18D06 Punto de referencia (para H04 / H04S)
| Número de la parte | Descripción | Las notas |
| Se aplican las siguientes condiciones: | Punto de referencia | Indicador de posición mecánico principal de las cabezas H04/H04S |
| Se trata de las siguientes: | Sensor de punto de referencia | Detecta el AA18D06 para calibrar y ubicar la cabeza |
| Las condiciones de los productos de la categoría A | Apoyo para el montaje del punto de referencia | Fija el punto de referencia en la cabeza de trabajo |
| Las demás: | Arneses de cableado para la cabeza | Conecta sensores y actuadores en la cabeza de trabajo |
| Las demás: | Placa de montaje del sensor (si procede) | Sostiene el sensor cerca del punto de referencia |
| Las demás: | Clampada para el cable del sensor | Rutas y fija el cable del sensor |
| Las condiciones de los requisitos de seguridad de los vehículos de motor | H04 / H04S Ensamblaje de cabeza de trabajo (ejemplo) | Unidad de cabeza de trabajo completa cuando se utilice AA18D06 |
Las notas:
Todas las piezas enumeradas son específicamente para cabezas de trabajo FUJI NXT H04 y H04S.
El número de piezas puede variar ligeramente según la versión o generación de la cabeza.
Al reemplazar AA18D06, es recomendable inspeccionar también el sensor y el arnés de cableado.
Guía de preguntas frecuentes FUJI AA18D06 H04 / H04S Punto de referencia de la cabeza de trabajo
1¿Para qué se utiliza el punto de referencia AA18D06?
Respuesta:
El punto de referencia FUJI AA18D06 es un marcador mecánico de precisión utilizado en las cabezas de trabajo H04 y H04S de las máquinas Fuji NXT.calibración, y el reinicio del movimiento.
2¿Con qué modelos es compatible esta pieza?
Respuesta:
Específicamente diseñados para cabezas de trabajo FUJI NXT H04 y H04S.
No es compatible con otros tipos de cabezas (por ejemplo, H12, H08, H24) a menos que se especifique lo contrario.
3¿Cómo funciona el punto de referencia?
Respuesta:
El punto de referencia es una estructura mecánica fija montada en la cabeza.
Se detecta por un sensor de referencia (como el AA0WZ00) durante la orientación o recalibración.
Esto permite a la máquina alinear con precisión los sistemas de posicionamiento interno con el hardware físico.
4¿Cuáles son los síntomas comunes de un punto de referencia dañado o mal alineado?
Respuesta:
Comportamiento inconsistente en la cabeza.
Desviación o desalineación de la posición durante el funcionamiento.
"Referencia no encontrada" errores durante la inicialización de la máquina.
Error de lectura del sensor o retroalimentación inconsistente durante la calibración.
5¿Qué componentes funcionan con el AA18D06?
| Número de la parte | Descripción |
| Se aplican las siguientes condiciones: | Punto de referencia (partido principal) |
| Se trata de las siguientes: | Sensor de referencia |
| Las condiciones de los productos de la categoría A | Paréntesis de montaje para el punto de referencia |
| Las demás: | Arneses de cableado para conexión de sensores |
| Las demás: | Clip de cable para el enrutamiento del arnés |
| H04 / H04S | Asamblea de la cabeza de trabajo |
6. ¿Es el punto de referencia una pieza de desgaste? ¿Con qué frecuencia debe sustituirse?
Respuesta:
La AA18D06 es un componente mecánico inmóvil, por lo que rara vez se desgasta.
Sin embargo, puede estar mal alineado, rayado o dañado por el impacto o el uso a largo plazo.
Verifique la alineación durante el mantenimiento de la cabeza o si se producen errores de posicionamiento.
7¿Cómo se instala o reemplaza el AA18D06?
Respuesta:
Montado con un soporte (AA18D10) en el marco de la cabeza.
Deben estar alineados con precisión para que coincidan con el rango de detección del sensor.
Puede ser necesario recalibrar la cabeza después de su sustitución.
8¿Se vende esta pieza por separado o en un kit?
Respuesta:
Normalmente se venden individualmente.
Algunos vendedores pueden ofrecerlo incluido con el sensor y el soporte como un kit de punto de referencia.
9¿Se pueden utilizar puntos de referencia no OEM?
Respuesta:
Técnicamente posible, pero no recomendado.
Las piezas OEM AA18D06 están hechas con precisión para que coincidan con las tolerancias de alineación de la cabeza de Fuji.
El uso de piezas no originales puede dar lugar a errores de desplazamiento o errores de lectura del sensor.
10¿Dónde puedo comprar el AA18D06 y partes relacionadas?
Respuesta:
Desde distribuidores oficiales de Fuji, proveedores de piezas SMT (por ejemplo, SMTBOX, EAH Industrial) o socios de servicio de Fuji.
Asegurar la compatibilidad verificando el número de pieza y el modelo de cabeza (H04 o H04S).
