FUJI H04S XK04860 H04SF cabeza de trabajo placa base SMT piezas de repuesto

FUJIH04S XK04860 H04SF placa base del cabezal de trabajod
Nuestra empresa lleva 11 años en funcionamiento y sin duda será su mejor opción con calidad garantizada y entrega rápida.

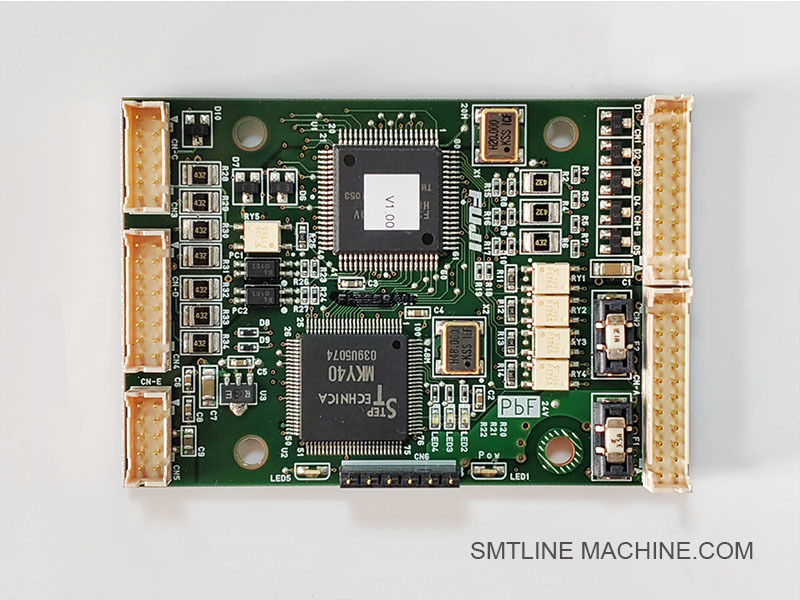

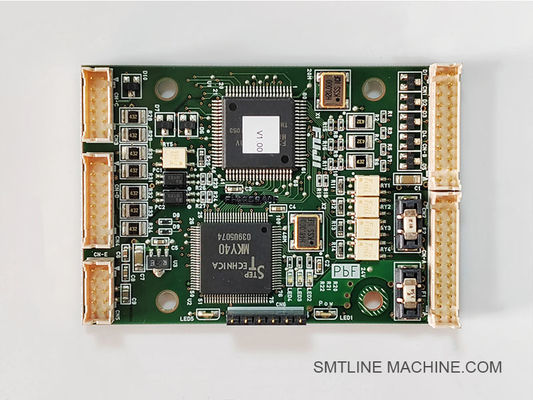

Introducción del producto – Placa base del cabezal de trabajo FUJIH04S XK04860 H04SF

Número de pieza: XK04860
Modelo: Cabezal de trabajo H04SF
Nombre del componente: Placa base del cabezal de trabajo
Categoría: Electrónica / Placa de control
Equipo aplicable: Máquinas Fuji NXT / NXT II con cabezales H04SF

Descripción:

La placa base XK04860 es la placa de control principal utilizada en el cabezal de trabajo Fuji H04SF, un modelo de cabezal compacto y de alta precisión diseñado para montar componentes electrónicos pequeños a alta velocidad.

Esta placa base sirve como el centro de procesamiento y enrutamiento de señales para el cabezal de trabajo, gestionando todas las operaciones esenciales, como el movimiento de la boquilla, la comunicación del sistema de visión, la detección de vacío y el control del motor. Asegura una coordinación precisa entre los subsistemas mecánicos y electrónicos dentro del cabezal.

Características principales:

Diseñado para su uso en el cabezal de trabajo H04SF
Controla las funciones del cabezal: accionamiento de la boquilla, detección de vacío, control de los ejes Z/R
Interactúa con el sistema de control de la máquina y la unidad de procesamiento de visión
Diseño compacto y optimizado para el procesamiento de señales a alta velocidad
Conectores integrados para sensores, solenoides y codificadores

Aplicaciones típicas:

Operaciones de colocación y recogida SMT en líneas de producción de alta velocidad
Colocación de componentes utilizando cabezales H04SF en plataformas NXT y NXT II
Coordinación en tiempo real de tareas mecánicas y basadas en visión

Aspectos técnicos destacados:

PCB de alta velocidad con diseño multicapa
Interfaces protegidas contra ESD para entradas de sensores
Diseño de componentes mixtos de montaje en superficie y orificio pasante
Circuitos integrados de protección térmica y acondicionamiento de señales

Compatibilidad:

Totalmente compatible con las máquinas Fuji NXT / NXT II que utilizan el cabezal de trabajo H04SF
Funciona con componentes asociados como la unidad de cámara, la válvula solenoide y el sensor de vacío

Componentes relacionados – Placa base del cabezal de trabajo XK04860 H04SF

Estos componentes apoyan colectivamente las funciones electromecánicas y ópticas del cabezal de trabajo H04SF y garantizan la manipulación precisa de los componentes en las máquinas Fuji NXT/NXT II.

Números de pieza relacionados – Placa base del cabezal de trabajo XK04860 H04SF

Guía de preguntas frecuentes – Placa base del cabezal de trabajo FUJIH04S XK04860 H04SF

Número de pieza: XK04860
Nombre del componente: Placa base del cabezal de trabajo H04SF
Modelo aplicable: Máquinas Fuji NXT / NXT II (con cabezal H04SF)
Categoría: PCB de control / Electrónica

1. ¿Cuál es la función de la placa base XK04860?

La XK04860 es la placa de control principal dentro del cabezal de trabajo H04SF. Gestiona todas las funciones internas del cabezal, incluyendo:

Accionamiento de la boquilla
Control del motor del eje Z y del eje R
Detección de vacío
Comunicación con el controlador principal de la máquina y el sistema de visión

2. ¿Con qué cabezal es compatible esta pieza?

Diseñado específicamente para el cabezal de trabajo H04SF
Compatible con las plataformas Fuji NXT y NXT II que utilizan cabezales H04SF

3. ¿Cuáles son los signos de fallo de la placa base?

Fallo del movimiento de la boquilla
Pérdida de la detección de vacío
Errores de comunicación de la cámara o del sensor
Cabezal no reconocido por la máquina
Códigos de alarma del cabezal o fallo de la inicialización del cabezal

4. ¿Cómo se diagnostica la placa base?

Utilice los diagnósticos de la máquina Fuji para comprobar la comunicación del cabezal
Inspeccione si hay daños visibles (marcas de quemaduras, conectores rotos)
Pruebe los voltajes y las señales con un multímetro u osciloscopio (por un técnico cualificado)
Intercámbielo con una placa que funcione correctamente (si está disponible) para su verificación

5. ¿Se puede sustituir la placa base individualmente?

Sí. Se puede sustituir por separado del conjunto completo del cabezal, pero:

La protección estática (ESD) es esencial
El firmware/la configuración pueden requerir coincidencia o actualización
Puede ser necesaria la realineación o recalibración después de la instalación

6. ¿Qué herramientas y precauciones se requieren?

Herramientas seguras para ESD y correa de conexión a tierra
Destornillador o destornillador dinamométrico para los tornillos internos
Espacio de trabajo limpio y sin estática
Reconexión cuidadosa de los cables utilizando los arneses originales

7. Componentes relacionados para comprobar o sustituir con la placa base

8. Instrucciones de almacenamiento y manipulación

Guardar en embalaje antiestático
Evitar la flexión o los golpes mecánicos
No tocar los componentes ni los pines de los conectores con las manos desnudas
