FUJI H24 H24S Cabezal de trabajo Apertura fluorescente 2MGTHA0586002MGTA072001

FUJIH24 H24S apertura fluorescente de la cabeza de trabajo 2MGTHA0586002MGTA072001
Nuestra empresa ha estado en funcionamiento durante 11 años y sin duda será su mejor opción con calidad garantizada y entrega rápida

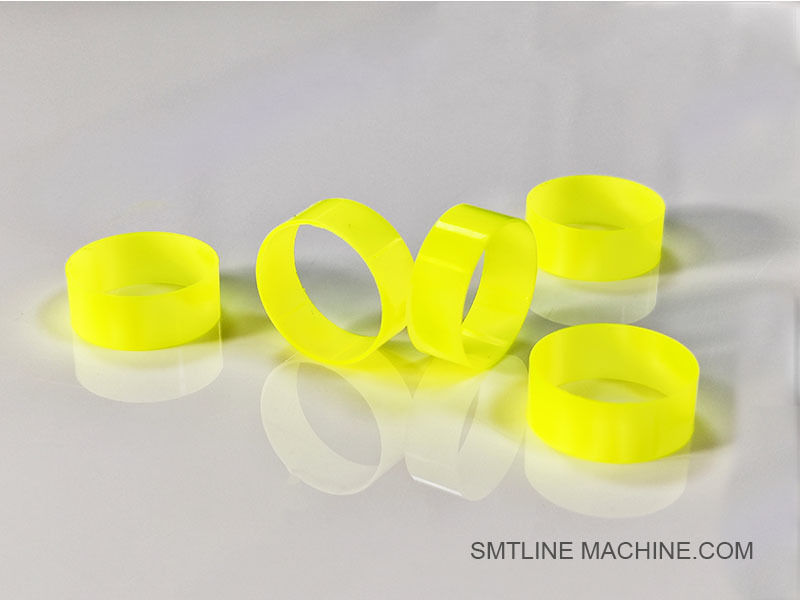

Introducción del producto FUJIH24 H24S Apertura fluorescente de cabeza de trabajo

Números de las partes: 2MGTHA058600 / 2MGTA072001
Nombre del componente: Apertura fluorescente
Modelo de cabeza aplicable: Fuji NXT H24 / H24S cabeza de trabajo de alta velocidad
Categoría: Componente óptico / Unidad de iluminación

Descripción:

The fluorescent aperture (part numbers 2MGTHA058600 and 2MGTA072001) is an integrated optical component used in Fuji H24/H24S working heads to assist the vision system in recognizing and aligning components during pick-and-place operations.

Actúa tanto como difusor de luz como como elemento de enfoque, guiando la iluminación fluorescente uniformemente a través del campo de visión.imágenes bien iluminadas de componentes pequeños, mejorando la precisión de la colocación.

Características clave:

Diseñados específicamente para cabezas de trabajo de H24 y H24S
Asegura una distribución luminosa uniforme para la inspección de los componentes
Mejora la precisión de la cámara en entornos de montaje de alta velocidad
Durabilidad y resistencia a la degradación óptica
Funciona junto con el sistema de iluminación de visión

Aplicaciones típicas:

Reconocimiento y alineación de componentes
Inspección de la almohadilla de soldadura/plomo
Detección de marcas fiduciarias en PCB
Operaciones de colocación SMT de alta velocidad

Material y construcción:

Resina o acrílico de grado óptico con propiedades integradas de difusión de la luz
Superficie antirreflectante para un rendimiento óptimo de la visión

Compatibilidad:

Compatible con las cabezas Fuji NXT H24 / H24S
Puede utilizarse junto con módulos de cámara, luces de anillo y sistemas de sensores

Componentes relacionados H24/H24S Apertura fluorescente de cabeza de trabajo

Estas partes trabajan juntas en la cabeza de trabajo H24/H24S para apoyar la colocación de componentes de precisión basada en la visión en las máquinas SMT Fuji NXT.

Números de piezas relacionadas H24 / H24S Apertura fluorescente de cabeza de trabajo

Guía de preguntas frecuentes FUJIH24 / H24S Apertura fluorescente de cabeza de trabajo

Números de las partes: 2MGTHA058600 / 2MGTA072001
Cabeza aplicable: Cabeza de colocación de alta velocidad Fuji NXT H24 / H24S
Tipo de componente: apertura fluorescente (componente de iluminación óptica)

1¿Cuál es la función de este componente?

La apertura fluorescente asegura una difusión uniforme de la luz en el sistema de visión de la cabeza H24 / H24S, lo que permite a la cámara capturar claramente,imágenes de alto contraste de componentes y fiduciarios durante las operaciones de colocación.

2¿Dónde está instalado?

Se instala sobre la cámara o alrededor de la vía óptica del sistema de visión dentro de la cabeza de trabajo. Funciona en coordinación con la luz LED y la unidad de cámara.

3¿Cuál es la diferencia entre 2MGTHA058600 y 2MGTA072001?

2MGTHA058600: Parte original
2MGTA072001: Versión funcionalmente similar o actualizada; ambas son intercambiables en función de la revisión de la cabeza
Verifique siempre la compatibilidad basándose en el número de serie de la cabeza o en la documentación del servicio Fuji.

4¿Cuáles son los síntomas de fallo o desgaste?

Imágenes de visión borrosas o de bajo contraste
Patrones de iluminación irregulares en las imágenes capturadas
Reconocimiento de componentes fallido
Errores de detección fiduciaria frecuentes

5¿Cuándo debería reemplazarse?

Durante el mantenimiento preventivo si la calidad de la imagen se degrada
Cuando esté arañado, decolorado o deformado
Si la calibración de la visión falla o la iluminación se vuelve irregular

6¿Puedo reemplazarlo de forma independiente?

Sí, pero requiere el desmontaje cuidadoso del módulo óptico.

7. Componentes relacionados a comprobar o sustituir juntos

8. Instrucciones de almacenamiento y manipulación

Conservar en envases antistaticos y libres de polvo
Evite tocar directamente la superficie óptica
Protege de la humedad, el impacto y la exposición a los rayos UV
