FUJI H1338F NXT II Module Clamping Solenoid Valve SMT Spare Parts

Válvula solenoide de sujeción del módulo FUJI H1338F NXT II, repuestos SMT

  • Resaltar

    Válvula de solenoide de sujeción del módulo NXT II

    ,

    Repuestos SMT para válvula solenoide de sujeción

    ,

    Válvula solenoide de sujeción H1338F

  • Marca
    - ¿ Qué es eso?
  • Modelo
    FUJIH1338F Válvula de solenoide de sujeción del módulo NXT II
  • capacidad
    1009
  • Peso del montaje
    0,79 KG
  • Tamaño del montaje
    56
  • proveedor
    CNSMT
  • condición
    Nuevo
  • Lugar de origen
    Japón
  • Nombre de la marca
    FUJI
  • Certificación
    YAMAHA Vibration Vibration Fit YV YS
  • Número de modelo
    FUJIH1338F Válvula de solenoide de sujeción del módulo NXT II
  • Cantidad de orden mínima
    1
  • Precio
    Negociable
  • Detalles de empaquetado
    Caja de madera
  • Tiempo de entrega
    1 o 2 días hábiles
  • Condiciones de pago
    Términos de pago
  • Capacidad de la fuente
    10 piezas/día

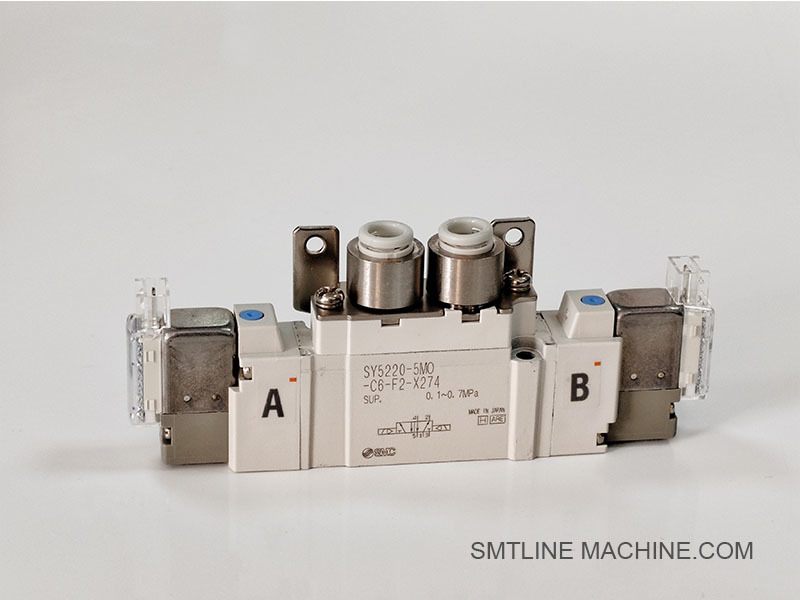

Válvula solenoide de sujeción del módulo FUJI H1338F NXT II, repuestos SMT

Válvula solenoide de sujeción de módulo FUJIH1338F NXT II
Nuestra empresa ha estado en funcionamiento durante 11 años y definitivamente será su mejor opción con calidad garantizada y entrega rápida.







Introducción del producto – FUJIH1338F

Número de pieza: FUJIH1338F
Nombre del producto: Válvula solenoide de sujeción de módulo NXT II
Modelo aplicable: Máquina de recogida y colocación Fuji NXT II
Categoría: Componente neumático / Válvula solenoide


Descripción:

La FUJIH1338F es una válvula solenoide de sujeción de alta precisión diseñada para los módulos de la serie Fuji NXT II. Controla el mecanismo de sujeción neumática del cabezal o módulo de colocación, lo que permite un bloqueo/desbloqueo seguro y confiable durante el funcionamiento de la máquina.

Esta válvula garantiza un control rápido y preciso del flujo de aire, lo que contribuye a una posición mecánica estable y a la manipulación segura de los componentes durante los procesos de ensamblaje SMT de alta velocidad.


Características principales:

Diseñado específicamente para módulos Fuji NXT II
Tiempo de respuesta rápido para una acción de sujeción eficiente
Construcción duradera para una larga vida útil
Compatible con los sistemas neumáticos Fuji
Garantiza un bloqueo estable del módulo durante los ciclos de colocación


Aplicaciones típicas:

Sujeción neumática de cabezales/módulos de colocación en máquinas Fuji NXT II
Asegurar las posiciones de los módulos durante la colocación de componentes
Control del flujo de aire en las líneas de ensamblaje SMT


Especificaciones:

Tipo de válvula: Válvula neumática operada por solenoide
Presión de funcionamiento: Típicamente 0,4 – 0,7 MPa (verificar las especificaciones de la máquina)
Tensión: Compatible con la tensión de control de la máquina Fuji (verificar la tensión específica)
Conexión: Conexiones neumáticas estándar para sistemas Fuji NXT II


Compatibilidad:

Totalmente compatible con la serie de recogida y colocación Fuji NXT II
Funciona en conjunto con otros componentes y sensores neumáticos del módulo



















Componentes relacionados para FUJIH1338F – Válvula solenoide de sujeción NXT II

Número de pieza Nombre de la pieza Función / Descripción
FUJIH1340A Cilindro neumático de módulo NXT II Funciona con la válvula solenoide para accionar el mecanismo de sujeción
FUJIPP0423 Tubería/manguera de aire de módulo NXT II Conecta la válvula a los cilindros neumáticos y al suministro de aire
FUJIH1339B Sensor de sujeción de módulo NXT II Detecta el estado de la posición de sujeción
FUJIH1351C Colector de válvulas de módulo NXT II Base de montaje para múltiples válvulas solenoides
FUJIPP0398 Conjunto de filtro y regulador neumático Garantiza un suministro de aire limpio y regulado a la válvula y al sistema
FUJIH1125D Placa de control de módulo NXT II Controla las señales de la válvula y las operaciones del sistema





















Números de pieza relacionados para FUJIH1338F

Número de pieza Nombre de la pieza Descripción / Uso
FUJIH1338F Válvula solenoide de sujeción de módulo NXT II Válvula solenoide principal para la sujeción del módulo
FUJIH1340A Cilindro neumático de módulo NXT II Actuador neumático controlado por la válvula solenoide
FUJIPP0423 Tubería/manguera de aire neumática Línea de suministro de aire que conecta la válvula y el cilindro
FUJIH1339B Sensor de posición de sujeción Detecta el estado de sujeción
FUJIH1351C Colector de válvulas Base de montaje para múltiples válvulas
FUJIPP0398 Filtro y regulador neumático Garantiza un suministro de aire limpio y regulado
FUJIH1125D Placa de control del módulo Controla las señales de accionamiento de la válvula solenoide



Válvula solenoide de sujeción del módulo FUJI H1338F NXT II, repuestos SMT 0










Guía de preguntas frecuentes – Válvula solenoide de sujeción de módulo FUJIH1338F NXT II

Número de pieza: FUJIH1338F
Modelo aplicable: Máquina de recogida y colocación Fuji NXT II
Componente: Válvula solenoide de sujeción de módulo (neumática)


1. ¿Cuál es la función de la FUJIH1338F?

Controla el mecanismo de sujeción neumática del módulo Fuji NXT II, lo que permite el bloqueo y desbloqueo seguro del cabezal o módulo de colocación durante el funcionamiento.


2. ¿Qué máquinas utilizan esta válvula solenoide?

Diseñada específicamente para las máquinas de recogida y colocación de la serie Fuji NXT II y los módulos compatibles.


3. ¿Cuáles son los síntomas de una válvula solenoide defectuosa?

La sujeción del módulo no se activa ni se desactiva
Fugas de aire o ruidos inusuales de silbido
Acción de sujeción lenta o inconsistente
Alarmas de la máquina relacionadas con el sensor de sujeción o fallas neumáticas


4. ¿Cómo probar la válvula solenoide?

Escuchar el sonido de clic cuando se energiza
Verificar el suministro correcto de presión de aire
Usar un multímetro para verificar la resistencia de la bobina y las señales eléctricas
Inspeccionar la tubería neumática en busca de fugas u obstrucciones


5. ¿Se puede reparar la válvula solenoide o necesita reemplazo?

Por lo general, estas válvulas se reemplazan como una unidad completa. La reparación no se recomienda debido a los requisitos de precisión y seguridad.


6. ¿Qué mantenimiento se requiere?

Inspección regular en busca de fugas de aire
Limpiar o reemplazar los filtros neumáticos
Verificar los conectores eléctricos en busca de corrosión o daños
Seguir el programa de mantenimiento preventivo de Fuji


7. ¿Qué herramientas se necesitan para el reemplazo?

Herramientas manuales básicas (destornilladores, llaves)
Cortadores de tubería neumática
Multímetro para pruebas eléctricas
Válvula de reemplazo FUJIH1338F


8. ¿Hay alguna pieza relacionada que deba verificar o reemplazar simultáneamente?

Cilindros neumáticos (por ejemplo, FUJIH1340A)
Sensores de sujeción (FUJIH1339B)
Tuberías y conexiones de aire (FUJIPP0423)
Filtros y reguladores (FUJIPP0398)
