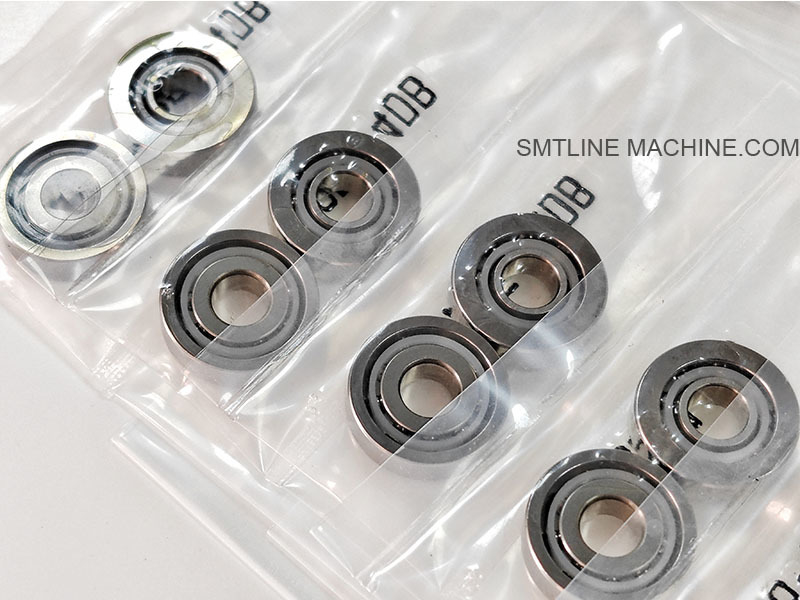

Rodamiento de cabezal de trabajo FUJI 4897A de alta precisión para colocación V12 H24S H08 H04S
-
Resaltar
Rodamiento de cabezal de trabajo H08
,Rodamiento de cabezal de trabajo H24S
,Rodamiento de cabezal de trabajo FUJI 4897A
-
Marca- ¿ Qué es eso?
-
ModeloFUJIH4897A V12 H24S H08 H04S cojinete del cabezal de trabajo
-
capacidad1009
-
Peso del montaje0,79 KG
-
Tamaño del montaje56
-
proveedorCNSMT
-
condiciónNuevo
-
Lugar de origenJapón
-
Nombre de la marcaFUJI
-
CertificaciónYAMAHA Vibration Vibration Fit YV YS
-
Número de modeloFUJIH4897A V12 H24S H08 H04S cojinete del cabezal de trabajo
-
Cantidad de orden mínima1
-
PrecioNegociable
-
Detalles de empaquetadoCaja de madera
-
Tiempo de entrega1 o 2 días hábiles
-
Condiciones de pagoTérminos de pago
-
Capacidad de la fuente10 piezas/día
Rodamiento de cabezal de trabajo FUJI 4897A de alta precisión para colocación V12 H24S H08 H04S
Rodamiento de cabezal de trabajo FUJIH4897A V12 H24S H08 H04S
Nuestra empresa ha estado en funcionamiento durante 11 años y definitivamente será su mejor opción con calidad garantizada y entrega rápida
Introducción del producto
Rodamiento de cabezal de trabajo FUJI H4897A – V12 / H24S / H08 / H04S
Descripción general
El FUJI H4897A es un rodamiento rotativo de precisión utilizado en los cabezales de trabajo de las máquinas de colocación de la serie FUJI NXT, incluidos los modelos V12, H24S, H08 y H04S. Este rodamiento es esencial para garantizar un movimiento rotacional suave y la estabilidad mecánica en el eje interno del cabezal, particularmente en el eje R (θ-eje) o el eje Z (movimiento vertical), dependiendo del modelo del cabezal.
Desempeña un papel fundamental en el mantenimiento del movimiento preciso de la boquilla, la alineación de los componentes y la durabilidad a largo plazo en condiciones de colocación a alta velocidad.
Características principales
Ingeniería de alta precisión
Diseñado para un soporte rotacional de baja fricción y alta velocidad en los mecanismos de los cabezales de recogida y colocación SMT.
Movimiento suave y estable
Soporta un movimiento fiable del eje Z o del eje R para la boquilla o los componentes del cabezal con un juego mínimo.
Sellado y lubricado
Estructura de lubricación y sellado incorporada para resistir la contaminación por polvo, aceite y flujo en entornos industriales.
Compatibilidad con múltiples modelos
Compatible con múltiples tipos de cabezales FUJI (V12, H24S, H08, H04S) para un uso de mantenimiento flexible.
Modelos aplicables
| Modelo de cabezal | Función del rodamiento |
| V12 | Eje de la boquilla / soporte del eje Z |
| H24S | Rodamiento del eje R rotativo (θ-eje) o del eje interno |
| H08 | Movimiento de precisión para la activación de la boquilla |
| H04S | Utilizado en el mecanismo rotativo interno |
Especificaciones técnicas
| Parámetro | Detalles |
| Número de pieza | H4897A |
| Tipo de rodamiento | Miniatura de alta precisión o contacto angular (específico del modelo) |
| Material | Acero endurecido o cerámica híbrida (varía según la revisión) |
| Tipo de sello | Pre-lubricado y sellado |
| Ubicación de montaje | Dentro del cabezal de trabajo (conjunto del eje o bloque rotativo) |
| Uso | Estabilidad de rotación del eje R, eje Z o boquilla |
Aplicaciones
Rotación de la boquilla (θ-eje) o movimiento vertical (eje Z) en cabezales de recogida y colocación de alta velocidad
Garantiza un movimiento preciso y repetible de la boquilla para la recogida y colocación de componentes
Se utiliza durante el montaje, la renovación o el mantenimiento de precisión del cabezal
Notas de mantenimiento
Los rodamientos no son reparables; reemplácelos cuando se produzcan ruidos, fricción o problemas de rotación
Utilice siempre condiciones de sala limpia al reemplazar los componentes internos del cabezal
Evite la contaminación durante la manipulación: utilice guantes/herramientas seguras para ESD
Pruebe la precisión del cabezal (especialmente el eje Z o θ-eje) después del reensamblaje
Accesorios relacionados para el rodamiento del cabezal de trabajo FUJI H4897A
| Nombre del accesorio (EN) | Descripción |
| Eje de la boquilla / Eje de recogida | Componente del eje soportado por el rodamiento H4897A para permitir un movimiento preciso del eje Z o rotativo. |
| Motor del eje R / eje Z | Acciona el movimiento del eje o del componente soportado por el rodamiento (rotación o movimiento vertical). |
| Carcasa del rodamiento / Bloque | Pieza mecanizada de precisión dentro del cabezal que sujeta el rodamiento en la alineación correcta. |
| Resorte de precarga / Arandela | Aplica presión controlada al rodamiento para eliminar el juego y mantener una rotación estable. |
| Anillo de retención / Anillo a presión | Asegura el rodamiento en su lugar dentro de la carcasa del cabezal. |
| Válvula solenoide (por ejemplo, H11352) | Controla el aire para las funciones neumáticas relacionadas que funcionan con el movimiento soportado por el rodamiento. |
| Codificador del eje Z / Sensor del eje θ | Proporciona retroalimentación sobre la precisión del movimiento del eje soportado por el rodamiento. |
| Soporte de boquilla / Adaptador | Conecta el eje soportado por el rodamiento a la unidad de boquilla. |
| Tubería de aire interna (PU 4 mm / 3 mm) | Suministra aire a los actuadores controlados por o relacionados con el movimiento accionado por el rodamiento. |
| Juego de herramientas de instalación/extracción | Herramientas seguras para ESD y plantillas de prensa de rodamientos utilizadas para instalar o quitar rodamientos sin dañarlos. |
Estos accesorios garantizan que el rodamiento funcione de forma precisa y fiable como parte del sistema de movimiento dentro de los cabezales de trabajo FUJI como V12, H24S, H08 y H04S.
Números de pieza relacionados para el rodamiento del cabezal de trabajo FUJI H4897A
| Nombre del componente (EN) | Número de pieza FUJI (Ejemplo) | Descripción |
| Rodamiento del cabezal de trabajo | H4897A | Rodamiento principal de alta precisión utilizado en la rotación del eje Z o del eje R dentro de los cabezales V12, H24S, H08, H04S |
| Eje de recogida de boquilla (eje Z) | H4898A (ejemplo) | Eje soportado por el rodamiento H4897A para el movimiento de la boquilla |
| Carcasa del rodamiento / Bloque rotativo | H4900A (ejemplo) | Base de montaje para el rodamiento en el conjunto del cabezal |
| Anillo de retención / Anillo a presión | XH00175 (ejemplo) | Sujeta el rodamiento en su lugar dentro de la carcasa |
| Arandela de precarga / Espaciador | XH00289 (ejemplo) | Se utiliza para aplicar presión al rodamiento para reducir el juego |
| Motor del eje Z (para V12 o H08) | H61005 (ejemplo) | Acciona el movimiento vertical de la boquilla soportado por el rodamiento |
| Motor del eje θ (para H24S o H04S) | H65900 (ejemplo) | Proporciona movimiento rotativo en el eje R, interactuando con el rodamiento |
| Válvula solenoide (relacionada con el cabezal V12) | H11352 | Controla la activación de la boquilla en sistemas donde está instalado el rodamiento |
| Soporte de boquilla / Unidad adaptadora | AA4PA00 (ejemplo) | Se conecta al eje accionado por el movimiento soportado por el rodamiento |
| PCB de control del cabezal | AA1C2D00 (ejemplo) | Envía señales eléctricas a los motores que controlan los ejes soportados por el rodamiento |
Nota: Los elementos marcados como (ejemplo) se utilizan comúnmente en los cabezales V12, H24S, H08 o H04S, pero los números de pieza reales pueden variar ligeramente según el lote de producción o el submodelo. Verifique siempre con la lista de piezas oficial de FUJI o con su proveedor de equipos para obtener la compatibilidad exacta.
Guía de preguntas frecuentes – Rodamiento del cabezal de trabajo FUJIH4897A
Modelos aplicables: Cabezales de trabajo V12 / H24S / H08 / H04S
Número de pieza: FUJIH4897A
Nombre del componente: Rodamiento del cabezal de trabajo
1. ¿Para qué se utiliza FUJIH4897A?
El FUJIH4897A es un rodamiento de precisión utilizado en los cabezales de trabajo de las máquinas de recogida y colocación Fuji NXT (específicamente los modelos V12, H24S, H08 y H04S). Soporta una rotación suave y un posicionamiento preciso del cabezal de trabajo durante la colocación de componentes.
2. ¿Qué cabezales de máquina utilizan este rodamiento?
Cabezal de trabajo V12
Cabezal de alta velocidad H24S
Cabezal de trabajo estándar H08
Cabezal de componentes pequeños H04S
3. ¿Cuáles son los síntomas de desgaste o fallo del rodamiento?
Movimiento irregular o ruidoso del cabezal
Precisión de colocación reducida
Aumento de la vibración
Errores de posicionamiento o rotación
4. ¿Con qué frecuencia se debe reemplazar el rodamiento?
Normalmente después de 8–12 meses de funcionamiento continuo, dependiendo de las condiciones de uso.
Reemplazo recomendado durante los programas de mantenimiento preventivo o cuando aparecen signos de desgaste.
5. ¿Se puede reemplazar este rodamiento individualmente?
Sí, el FUJIH4897A se puede reemplazar como una sola unidad sin reemplazar todo el cabezal. Sin embargo, se requiere un desmontaje y reensamblaje profesional para evitar daños.
6. Herramientas necesarias para el reemplazo
Destornillador dinamométrico
Extractor de rodamientos (si corresponde)
Guantes antiestáticos
Lubricante de grado sala limpia (si es necesario)
Micrómetro / indicador de cuadrante para comprobar la descentración
7. Piezas relacionadas
FUJIH11352 – Válvula solenoide para cabezal V12
FUJIH65860 – Rodamiento del eje R para H24H24GH
FUJIPP0341 – Unidad de panal H12S
8. Almacenamiento y manipulación
Guarde en el embalaje antiestático original
Evite la exposición al polvo, la humedad o temperaturas extremas
Manipule con pinzas o guantes no metálicos
