Válvula solenoide de cabezal de trabajo FUJI H11352 V12 genuina para máquinas SMT

Válvula solenoide del cabezal de trabajo FUJIH11352 V12

Nuestra empresa ha estado en funcionamiento durante 11 años y definitivamente será su mejor opción con calidad garantizada y entrega rápida


Introducción del producto

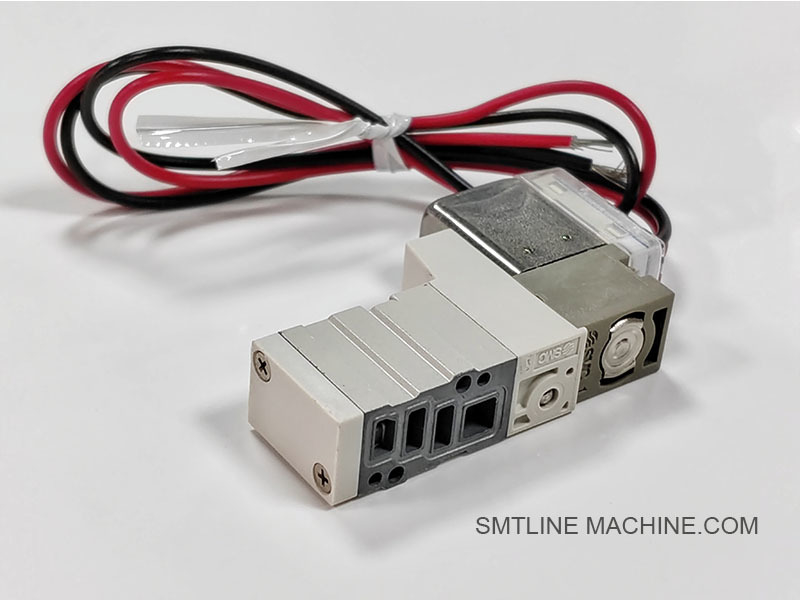

Válvula solenoide del cabezal de trabajo FUJI H11352 – V12

Descripción general

La FUJI H11352 es una válvula solenoide de accionamiento neumático diseñada específicamente para el cabezal de trabajo V12 utilizado en las plataformas de tecnología de montaje superficial (SMT) FUJI NXT y NXT II/III. Desempeña un papel fundamental en el control del flujo de aire comprimido que impulsa varias funciones del cabezal, como la recogida de boquillas, la liberación y el movimiento del eje Z.

Esta válvula compacta y de alta respuesta está integrada dentro del conjunto del cabezal V12, lo que contribuye a las operaciones de colocación de componentes de alta velocidad y precisión.

Características principales

Tiempo de respuesta rápido
Admite ciclos de actuación rápidos requeridos para los procesos de colocación SMT de alta velocidad.

Diseño compacto y ligero
Diseñado para encajar dentro de la estructura confinada del cabezal de trabajo V12 sin agregar peso significativo.

Control del flujo de aire
Dirige el aire comprimido para activar los actuadores para el control de succión de la boquilla, el movimiento del cabezal o los interruptores de aire internos.

Compatibilidad específica del cabezal
Diseñado exclusivamente para su uso dentro de los cabezales de colocación FUJI V12.

Larga vida útil y fiabilidad
Construido para un funcionamiento continuo en entornos exigentes con millones de ciclos de funcionamiento.

Especificaciones técnicas

Aplicaciones

Controla la succión de la boquilla ON/OFF
Activa el eje Z o los minicilindros internos
Parte del sistema de movimiento accionado por aire dentro del cabezal
Garantiza la recogida, colocación y liberación precisas de los componentes

Consejos de mantenimiento y manipulación

Asegúrese de que se suministre aire limpio y sin humedad para evitar obstrucciones o corrosión.
Inspeccione si hay signos de atasco, ruido o actuación lenta.
Reemplace durante el mantenimiento preventivo del cabezal si la capacidad de respuesta disminuye.
Siga siempre los protocolos de manipulación ESD y sala blanca de FUJI durante el reemplazo.

Componentes relacionados

Accesorios relacionados para la válvula solenoide FUJI H11352 V12

Estas piezas trabajan juntas para garantizar un control preciso del aire, una actuación rápida y la estabilidad a largo plazo de las funciones neumáticas del cabezal de trabajo V12.

Números de pieza relacionados para la válvula solenoide FUJI H11352 V12

Nota: Los números de pieza marcados con (ejemplo) se utilizan con frecuencia en los conjuntos de cabezales FUJI V12, pero pueden variar según la versión del modelo o la región. Verifique siempre con el catálogo de piezas oficial de FUJI o con su proveedor de equipos.

Guía de preguntas frecuentes – Válvula solenoide del cabezal de trabajo FUJI H11352 V12

1. ¿Qué es FUJI H11352?

Respuesta:
La FUJI H11352 es una válvula solenoide neumática instalada dentro del cabezal de trabajo V12 de las máquinas de colocación FUJI NXT/NXT II/NXT III. Controla el flujo de aire comprimido a varios actuadores internos dentro del cabezal, lo que permite un control preciso de los movimientos de la boquilla, como la succión, la liberación y el movimiento del eje Z.

2. ¿Qué hace esta válvula solenoide?

Respuesta:
Conmuta eléctricamente el aire de encendido/apagado para controlar las funciones neumáticas dentro del cabezal V12, como:

Control de vacío de la boquilla (succión/liberación)
Actuación del eje Z (movimiento de subida/bajada del eje de la boquilla)
Movimiento del cilindro interno para posicionamiento o conmutación mecánica
Su rápida velocidad de conmutación garantiza una colocación fiable y repetible a alta velocidad.

3. ¿Dónde está ubicado?

Respuesta:
La válvula H11352 está montada dentro del conjunto del cabezal V12, generalmente cerca del bloque de control neumático. Se conecta tanto a los cables de señal eléctrica como a la tubería de suministro de aire.

4. ¿Cuáles son los síntomas de una válvula H11352 defectuosa?

Respuesta:

La boquilla no puede recoger ni liberar componentes
Sonido de fuga de aire desde el interior del cabezal
Movimiento lento o nulo de la boquilla en el eje Z
Mensajes de error relacionados con fallas de succión o mal funcionamiento del cabezal
Respuesta de aire irregular o presión de vacío débil

5. ¿Cómo se mantiene o se reemplaza?

Respuesta:

Inspeccione la válvula durante los ciclos de mantenimiento regular del cabezal
Verifique si hay fugas de aire, conexiones sueltas o actuación retrasada
Reemplace la válvula si muestra signos de obstrucción, respuesta lenta o falla eléctrica
Utilice herramientas seguras para ESD y aire comprimido limpio y seco
Después del reemplazo, pruebe el movimiento y la succión de la boquilla

6. ¿Cuál es el requisito de presión de aire?

Respuesta:
La válvula solenoide generalmente funciona con aire comprimido limpio y seco de 0,45 MPa a 0,60 MPa. Asegúrese de que el suministro esté regulado para evitar fallas en la válvula o mal funcionamiento del cabezal.

7. ¿Se puede reemplazar individualmente?

Respuesta:
Sí, la H11352 se puede reemplazar de forma independiente sin quitar el cabezal completo.
Asegúrese de:

Desconectar el cable de señal y las líneas de aire
Desenroscar o soltar la válvula de su soporte de montaje
Reinstalar utilizando piezas originales compatibles con FUJI y especificaciones de par

8. ¿Qué componentes funcionan con él?

9. ¿Qué causa la falla de la válvula solenoide?

Respuesta:

Suministro de aire contaminado (aceite, polvo, humedad)
Sobretensión o cableado roto en la señal de control
Fatiga excesiva del ciclo por uso a largo plazo
Manejo inadecuado durante el desmontaje o la limpieza del cabezal

10. ¿Con qué frecuencia se debe verificar?

Respuesta:

Durante el mantenimiento programado del cabezal (normalmente cada 3–6 meses, según el volumen de producción)
Inmediatamente si se produce una falla de succión, un error del cabezal o una fuga de aire
Después de una renovación del cabezal o una limpieza del sistema de boquillas

Notas sobre pedidos y compatibilidad

Confirme que el modelo de su cabezal es V12 – no V8, V4, etc.
Utilice siempre piezas originales FUJI para mantener el rendimiento y la integridad del vacío
Número de pieza de repuesto: H11352
