IC de vidrio de calibración FUJI AA7SA00 de alta precisión para equipos SMT

Vidrio de calibración FUJIHBC IC AA7SA00

Nuestra empresa ha estado en funcionamiento durante 11 años y definitivamente será su mejor opción con calidad garantizada y entrega rápida


Introducción del producto

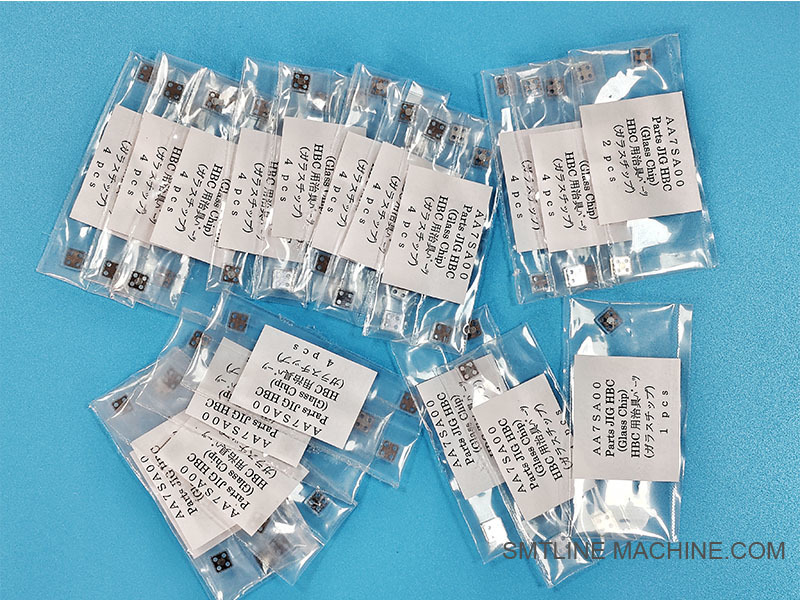

FUJI AA7SA00 – IC de vidrio de calibración HBC

Descripción general

El IC de vidrio de calibración FUJI HBC (AA7SA00) es un estándar de referencia de vidrio de precisión utilizado en los procesos de calibración del haz de la cabeza (HBC) para los sistemas de colocación FUJI SMT. Funciona como una herramienta de referencia crítica para la calibración óptica y la alineación de los sistemas de visión, lo que garantiza que la cámara y los algoritmos de reconocimiento de la máquina mantengan una alta precisión posicional y repetibilidad.

Este vidrio de calibración simula un componente (paquete IC) con marcas o patrones fiduciales grabados, lo que permite al sistema comparar su precisión de reconocimiento con una referencia geométrica conocida.

Características principales

Patrones grabados de alta precisión
El vidrio está incrustado con marcas de referencia a nivel de micras que se utilizan para verificar o corregir la calibración de la visión artificial.

Claridad y estabilidad óptica
Fabricado con vidrio óptico de alta pureza, resistente a la distorsión, los arañazos y los cambios de temperatura.

Utilizado en unidades de calibración HBC
Específicamente compatible con las unidades FUJI HBC para tareas de alineación de boquillas y cabezales.

Reutilizable y duradero
Diseñado para un uso repetido sin degradación de la calidad de la calibración.

Especificaciones técnicas

Aplicaciones

Calibración de sistemas de reconocimiento óptico (desplazamiento de la cámara, distorsión, enfoque).
Alineación del movimiento del cabezal de colocación y la precisión del reconocimiento.
Verificación de la correspondencia de coordenadas XY, Theta entre cámaras y ejes mecánicos.
Utilizado en el sistema HBC (Head Beam Calibration) de FUJI.

Consejos de manipulación y mantenimiento

Manipular solo con guantes o pinzas antiestáticas para evitar la contaminación.
Limpiar con un paño y alcohol de grado óptico si hay manchas o polvo.
Guardar en la funda protectora original para evitar arañazos o astillas.
Inspeccionar regularmente para asegurar que las marcas de referencia estén intactas y visibles.

Accesorios relacionados para FUJI AA7SA00 – IC de vidrio de calibración HBC

Estos accesorios juntos aseguran la ejecución precisa, repetible y segura de la calibración del sistema de visión y los procesos de alineación del cabezal utilizando el IC de vidrio de calibración AA7SA00.

Números de pieza relacionados para FUJI AA7SA00 – IC de vidrio de calibración HBC

Nota: Los elementos marcados como (ejemplo) son números de pieza representativos basados en configuraciones de calibración FUJI típicas. Los números exactos pueden variar según el modelo de máquina (por ejemplo, NXT II, NXT III, AIMEX) y deben verificarse en su catálogo de piezas FUJI o a través de un proveedor autorizado.

Guía de preguntas frecuentes – IC de vidrio de calibración FUJI AA7SA00 HBC

1. ¿Qué es FUJI AA7SA00?

Respuesta:
El AA7SA00 es un IC de vidrio de calibración utilizado en el sistema de calibración del haz de la cabeza (HBC) de FUJI. Proporciona una referencia visual precisa para calibrar y verificar la precisión de los sistemas de cámara, la alineación de la boquilla y el posicionamiento del cabezal en las máquinas de colocación SMT.

2. ¿Cuál es la función del vidrio de calibración?

Respuesta:

Actúa como un patrón de referencia estándar para calibrar el sistema de reconocimiento de visión.
Asegura la alineación de los ejes X, Y y θ (rotación) entre la boquilla y los sistemas de cámara.
Ayuda a identificar y corregir la distorsión de la cámara, el desplazamiento y la desviación del movimiento del cabezal.
Se utiliza durante el mantenimiento rutinario de la máquina o después del reemplazo mecánico de piezas.

3. ¿Qué máquinas o sistemas utilizan AA7SA00?

Respuesta:

FUJI NXT II, NXT III, AIMEX y otros modelos equipados con la unidad HBC (Head Beam Calibration).
Compatible con máquinas que requieren procedimientos de calibración de visión y cabezal de alta precisión.

4. ¿Cómo es el vidrio de calibración?

Respuesta:
Es un pequeño vidrio óptico rectangular con patrones fiduciales grabados a nivel de micras que se asemejan a contornos de paquetes IC, rejillas o miras. Estos patrones son leídos por el sistema de visión durante la calibración.

5. ¿Cómo se utiliza el vidrio de calibración AA7SA00?

Respuesta:

Se inserta en el soporte de vidrio o accesorio base HBC.
El sistema de visión de la máquina captura y compara la posición de las marcas grabadas.
Las desviaciones se utilizan para corregir automáticamente la correspondencia interna entre la boquilla, la cámara y las coordenadas de colocación.

6. ¿Cuáles son los signos de que necesita reemplazo?

Respuesta:

Arañazos, manchas o astillas en la superficie grabada.
Marcas fiduciales descoloridas o poco claras que afectan la precisión de la calibración.
La inspección visual revela grietas, residuos o contaminación.
Errores de calibración repetidos sin otra falla mecánica.

7. ¿Cómo limpiar y mantener el vidrio de calibración?

Respuesta:

Utilice guantes antiestáticos o pinzas de plástico para evitar huellas dactilares y ESD.
Limpie suavemente con alcohol de grado óptico y un paño o hisopos sin pelusa.
Guarde en su estuche antiestático original para evitar arañazos o roturas.

8. ¿Qué accesorios se utilizan con AA7SA00?

9. ¿Con qué frecuencia se debe utilizar el vidrio de calibración?

Respuesta:

Durante la instalación o reubicación de la máquina
Después de reemplazar la cámara, el cabezal o la boquilla
Como parte del mantenimiento preventivo (mensual o trimestral)
Cuando la precisión de la cámara o la colocación se vuelve inestable

10. ¿Dónde comprar AA7SA00?

Respuesta:

De distribuidores oficiales de FUJI o proveedores certificados de SMT.
Asegúrese de solicitar el número de pieza original: AA7SA00 para garantizar la compatibilidad y la precisión.
