FUJI S2124K S64088 NXT primera generación cilindro de corte SMT piezas de repuesto de la máquina
-
Resaltar
FUJI NXT cilindro cortador
,S64088 cilindro de corte
,S2124K Partes de repuesto de máquinas SMT
-
Marca- ¿ Qué es eso?
-
ModeloFUJIS2124K S64088 NXT cilindro cortador de primera generación
-
capacidad1009
-
Peso del montaje0,79 KG
-
Tamaño del montaje56
-
proveedorCNSMT
-
condiciónNuevo
-
Lugar de origenJapón
-
Nombre de la marcaFUJI
-
CertificaciónYAMAHA Vibration Vibration Fit YV YS
-
Número de modeloFUJIS2124K S64088 NXT cilindro cortador de primera generación
-
Cantidad de orden mínima1
-
PrecioNegociable
-
Detalles de empaquetadoCaja de madera
-
Tiempo de entrega1 o 2 días hábiles
-
Condiciones de pagoTérminos de pago
-
Capacidad de la fuente10 piezas/día
FUJI S2124K S64088 NXT primera generación cilindro de corte SMT piezas de repuesto de la máquina
FUJIS2124K S64088 NXT cilindro cortador de primera generación
Nuestra empresa ha estado en funcionamiento durante 11 años y definitivamente será su mejor opción con calidad garantizada y entrega rápida
Aquí está la introducción del producto en inglés para el FUJI S2124K / S64088 NXT Cilindro Cortador de Primera Generación:
Introducción del Producto – FUJI S2124K / S64088 NXT Cilindro Cortador de Primera Generación

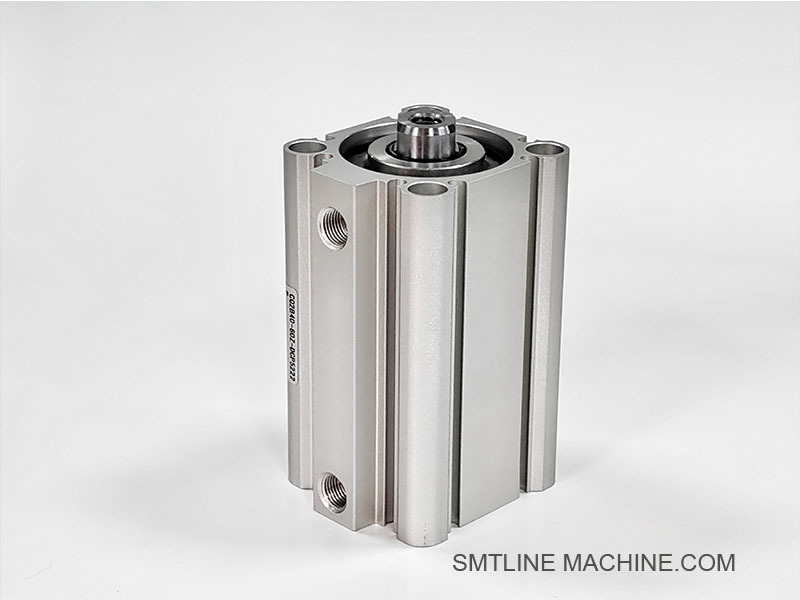

El FUJI S2124K (también conocido como S64088) es un cilindro cortador diseñado específicamente para las máquinas SMT FUJI NXT de primera generación. Es un componente de actuador neumático responsable de accionar el mecanismo de corte de cinta que separa la cinta de cubierta de la cinta portadora durante la alimentación de componentes.
Características principales:
Acción de corte precisa: Asegura la eliminación precisa y consistente de la cinta de cubierta para una recogida de componentes sin problemas.
Alta durabilidad: Construido para soportar ciclos de operación de alta velocidad y alta frecuencia en entornos de producción SMT continuos.
Mecanismo estable accionado por aire: Funciona con aire comprimido, integrado en el sistema de control neumático de la máquina para un rendimiento fiable.
Diseño compacto: Optimizado para el diseño con espacio limitado de las unidades y cabezales de alimentación NXT.
Aplicación:
Adecuado para FUJI NXT de primera generación máquinas de colocación.
Se utiliza junto con las unidades de alimentación para soportar el suministro de componentes suave e ininterrumpido.
Números de pieza:
N.º de pieza principal: S2124K
N.º de pieza alternativo/antiguo: S64088 (especificación equivalente)
Posición de instalación:
Ubicado dentro de la unidad de alimentación de cinta o el módulo cortador del sistema de cabezal de trabajo de primera generación NXT.
Consejos de mantenimiento:
Compruebe regularmente la presión del aire y el tiempo de respuesta del actuador.
Reemplace si se observan signos de fugas de aire, acción de corte débil o atascos mecánicos.
Accesorios relacionados – FUJI S2124K / S64088 NXT Cilindro Cortador de Primera Generación
| Nombre del accesorio | Número de pieza (Ejemplo) | Descripción |
| Cuchilla cortadora | Personalizado o específico del modelo | Funciona con el cilindro cortador para cortar la cinta de cubierta. Una pieza consumible que necesita reemplazo regular. |
| Tubo de aire | Tamaño común: Ø4mm PU/Nylon | Conecta el cilindro al suministro de aire; asegúrese de que el tamaño y el material sean correctos para mayor durabilidad. |
| Conexión neumática | por ejemplo, PC4-M5 | Conexión de inserción utilizada para conectar el tubo de aire y el cilindro; coincida con las especificaciones del puerto del cilindro. |
| Soporte de montaje | Personalizado o específico de la máquina | Se utiliza para montar de forma segura el cilindro en el alimentador o módulo cortador. |
| Tope / Amortiguador | Dependiente del modelo | Controla el impacto del final de la carrera o limita el movimiento para reducir el desgaste. |
| Válvula solenoide | 24V CC, 2 posiciones 5 puertos (SMC/Festo, etc.) | Controla el flujo de aire para activar el cilindro, gestionado por el sistema de control de la máquina. |
| Sensor de posición | Interruptor magnético / Sensor de proximidad | Detecta el movimiento del cilindro o la posición final; se utiliza para la verificación de movimiento en algunos sistemas. |
Nota: Confirme siempre el tipo de alimentador o el modelo de la unidad cortadora exactos al seleccionar los accesorios para garantizar la compatibilidad.
Números de pieza relacionados – FUJI S2124K / S64088 Cilindro Cortador
| Nombre del artículo | Número de pieza (Ejemplo) | Descripción |
| Cilindro cortador (cuerpo principal) | S2124K / S64088 | Cilindro de aire principal para cortar la cinta de cubierta en FUJI NXT (1ª generación). |
| Cuchilla cortadora (cuchillo) | X054-105 / X054-106 (ejemplo) | Cuchilla cortadora de cinta de cubierta; puede variar según el tipo de alimentador. |
| Tubo de aire (Ø4mm) | PU04-100 / TU0405B (SMC) | Tubo de suministro de aire para conexión neumática. |
| Conexión de un toque | PC4-M5 / KQ2H04-M5 (SMC) | Conexión neumática para conectar la tubería de aire y el puerto del cilindro. |
| Válvula solenoide | VQ110U-5M / SY114-5LZD (SMC) | Válvula de 5 puertos para accionar el cilindro cortador. |
| Sensor magnético / Interruptor | D-M9N / D-A93 (SMC) | Sensor de posición para la detección del estado del cilindro. |
| Soporte de montaje | Personalizado | Normalmente personalizado según el diseño del marco de la máquina. |
| Amortiguador de tope de amortiguación / Amortiguador | Tipo de amortiguador de extremo de eje (sin P/N estándar) | Controla el impacto del cilindro – puede ser incorporado u opcional. |
Nota:
Algunos números de pieza (especialmente cuchillas y soportes) pueden variar según el tipo de alimentador (8 mm, 12 mm, etc.).
Los números de pieza OEM pueden ser diferentes de las piezas originales de FUJI. Verifique siempre con la lista de materiales de la máquina o el catálogo del proveedor.
Guía de preguntas frecuentes – FUJI S2124K / S64088 NXT Cilindro Cortador de Primera Generación
1. ¿Qué es el cilindro cortador FUJI S2124K / S64088?
Es un actuador neumático utilizado en las máquinas SMT FUJI NXT de primera generación para accionar el mecanismo de corte de cinta, separando la cinta de cubierta de la cinta portadora durante la alimentación de componentes.
2. ¿Qué máquinas utilizan este cilindro cortador?
Este cilindro cortador está diseñado para usarse con las máquinas de colocación de la serie FUJI NXT de primera generación.
3. ¿Cuál es la función principal de este cilindro cortador?
Proporcionar un corte preciso y fiable de la cinta de cubierta para garantizar una alimentación de componentes suave y evitar atascos de cinta o errores de alimentación.
4. ¿Cuáles son las características clave de este cilindro?
Alta durabilidad para largas tiradas de producción Operación neumática estable y precisa Diseño compacto adecuado para el diseño del alimentador de primera generación NXT
5. ¿Cómo sé si el cilindro cortador está defectuoso?
Los signos de fallo incluyen:
Corte de cinta incompleto o fallido
Fugas de aire o movimiento débil del cilindro
Atascos de cinta frecuentes o errores del alimentador
6. ¿Se puede reparar el cilindro cortador?
Normalmente, debido a su naturaleza neumática y mecánica, se recomienda el reemplazo en lugar de la reparación.
7. ¿Qué mantenimiento se requiere?
Compruebe regularmente la presión del aire y las conexiones neumáticas Inspeccione si hay daños físicos o desgaste Reemplace la cuchilla cortadora y otros consumibles periódicamente
8. ¿Existen piezas de repuesto o alternativas compatibles?
Se recomiendan piezas originales de FUJI. Existen algunas piezas compatibles del mercado de accesorios, pero deben coincidir exactamente con las especificaciones para garantizar el funcionamiento correcto.
9. ¿Cuáles son las piezas relacionadas que puedo necesitar?
Cuchillas cortadoras Tuberías y conexiones neumáticas Válvulas solenoides que controlan el suministro de aire Soportes de montaje y sensores
10. ¿Cómo instalar el cilindro cortador?
Consulte el manual de servicio de la máquina FUJI NXT. La instalación generalmente implica montar el cilindro en la unidad de alimentación y conectar las interfaces neumáticas y eléctricas.
11. ¿Dónde puedo comprar piezas de repuesto originales?
Distribuidores autorizados de FUJI, proveedores certificados de equipos SMT o directamente de FUJI.
