FUJI SAM6871 XPF Motor del eje Z SMT Partes de repuesto de la máquina

Motor del eje Z FUJI SAM6871 XPF

Nuestra empresa ha estado en funcionamiento durante 11 años y definitivamente será su mejor opción con calidad garantizada y entrega rápida

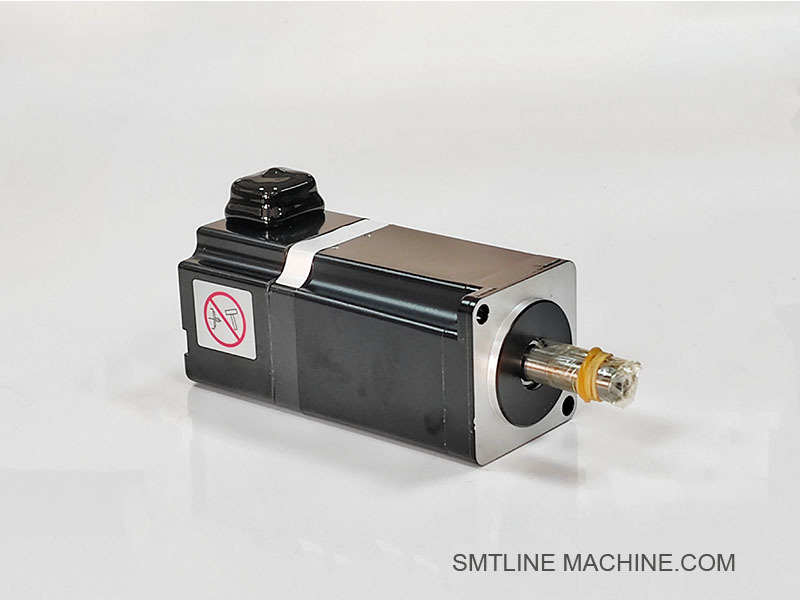

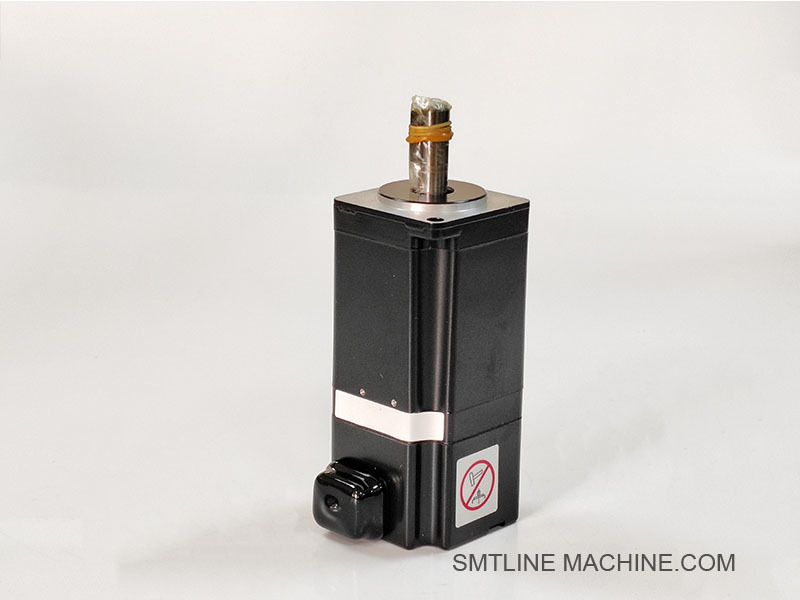

Motor del eje Z FUJI SAM6871 – XPF

Descripción general

El FUJI SAM6871 es un servomotor del eje Z diseñado para su uso en las máquinas de colocación de alta velocidad de la serie FUJI XPF. Acciona el movimiento vertical (eje Z) del cabezal de colocación, lo que permite una operación precisa de recogida y colocación de componentes electrónicos.

Características principales

Control vertical de alta precisión para cabezales de colocación de componentes
Respuesta de alta velocidad adecuada para ajustes dinámicos del eje Z
Integrado con el sistema de control servo FUJI para retroalimentación en tiempo real
Diseño duradero y confiable para entornos de producción SMT continuos
Codificador incorporado para la detección precisa de la posición

Aplicaciones

Diseñado para máquinas de la serie FUJI XPF (por ejemplo, XPF, XPF-L, XPF-W)
Se utiliza en el movimiento del eje Z del cabezal de colocación (por ejemplo, H01, H04, H08)
Adecuado para operaciones de recogida y colocación de alta velocidad y alta precisión

Especificaciones técnicas (típicas)

Beneficios

Garantiza un control preciso de la altura de los componentes durante la colocación
Funcionamiento suave y preciso de elevación/descenso en Z incluso a altas velocidades
Reduce los errores de colocación debido a la desalineación de la altura
Diseñado para una larga vida útil y bajo mantenimiento

Componentes relacionados

Accesorios relacionados – Motor del eje Z FUJI SAM6871 XPF

Accesorios de mantenimiento opcionales

Estos componentes garantizan el funcionamiento óptimo del motor del eje Z SAM6871 en las máquinas FUJI XPF y pueden variar ligeramente según el tipo de cabezal (por ejemplo, H01, H04, H08 o configuración de cabezal múltiple).

Motor del eje Z FUJI SAM6871 – Números de pieza relacionados

Consejo: Los números de pieza reales pueden variar ligeramente según la versión exacta del cabezal (por ejemplo, H01, H04S, H08) y la generación XPF (XPF, XPF-L, XPF-W). Confirme siempre la compatibilidad a través del catálogo de piezas de FUJI o la lista de materiales (BOM) de su máquina.

Guía de preguntas frecuentes – Motor del eje Z FUJI SAM6871 XPF

Información general

P1: ¿Para qué se utiliza el motor FUJI SAM6871?

R: El SAM6871 es un servomotor de CA que se utiliza para controlar el eje Z (movimiento vertical) del cabezal de colocación en las máquinas SMT de la serie FUJI XPF. Permite movimientos precisos de recogida y colocación ajustando la altura del cabezal durante el montaje de los componentes.

P2: ¿Qué máquinas FUJI utilizan el motor SAM6871?

R: El SAM6871 está diseñado para su uso en la serie FUJI XPF, incluyendo:

Modelos XPF, XPF-L y XPF-W
Compatible con configuraciones H01, H04, H08 o de cabezal múltiple según el sistema

Funcionalidad y operación

P3: ¿Qué controla el motor del eje Z?

R:

Controla el movimiento hacia arriba/abajo de la boquilla o la unidad de la herramienta
Se activa durante la recogida y la colocación para bajar o subir el cabezal
Se coordina con los motores X/Y para un montaje suave de componentes de múltiples ejes

P4: ¿Cómo se controla?

R:
El motor SAM6871 es accionado por una placa de controlador servo (por ejemplo, XK04032), que recibe comandos del controlador principal de la máquina y proporciona retroalimentación de circuito cerrado a través del codificador incorporado en el motor.

Mantenimiento y solución de problemas

P5: ¿Qué mantenimiento de rutina se requiere?

R:

Inspeccione los cables de alimentación y del codificador regularmente (XH01120, XH01270)
Limpie el área del motor de polvo y residuos
Compruebe si hay ruidos o vibraciones anormales durante el funcionamiento
Verifique la alineación del eje Z y los límites de carrera

P6: ¿Cuáles son los signos de fallo del motor?

Componentes relacionados

Mejores prácticas

Apague siempre la máquina antes de inspeccionar o reemplazar el motor
Utilice piezas originales FUJI para una compatibilidad total
Compruebe periódicamente si hay actualizaciones de software relacionadas con el control servo
Mantenga un motor de repuesto o una placa de controlador en stock para una rápida sustitución
Registre cualquier fallo del eje Z para controlar las tendencias de desgaste o la inestabilidad a lo largo del tiempo
