Cámara FUJI UG00300 NXT MARK

Nuestra empresa ha estado en funcionamiento durante 11 años y definitivamente será su mejor opción con calidad garantizada y entrega rápida

Cámara FUJI UG00300 – NXT MARK

Descripción general

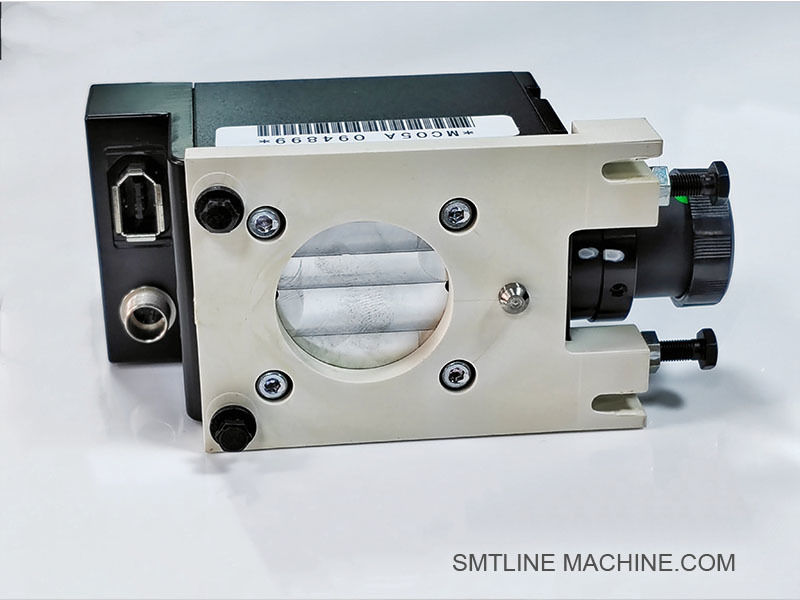

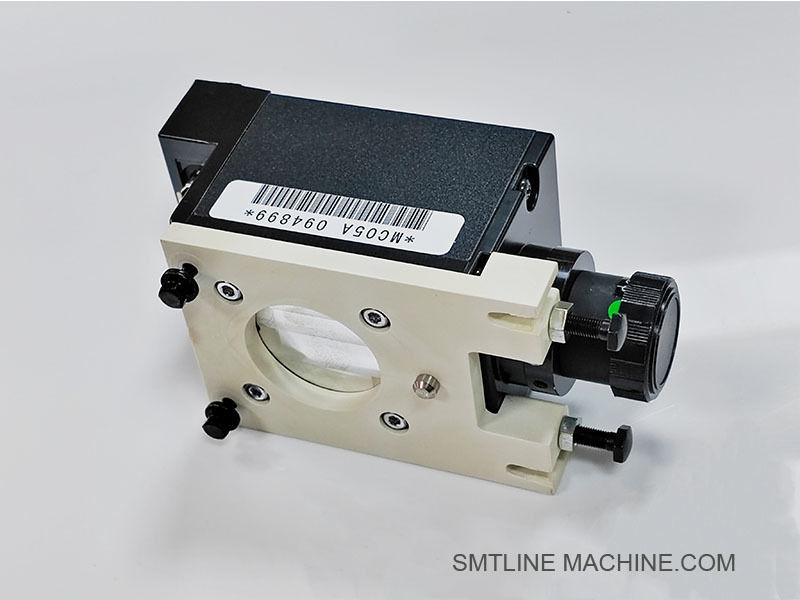

La FUJI UG00300 es un módulo de cámara MARK de alta resolución diseñado para su uso en las máquinas de colocación SMT de la serie FUJI NXT. Es responsable de detectar con precisión las marcas fiduciales en las PCB, lo que permite una alineación precisa de la placa durante el proceso de colocación de componentes.

Características principales

Reconocimiento fiducial de alta precisión para un registro preciso de PCB
El sensor CMOS de alta resolución garantiza una captura de imagen nítida y fiable
Sistema de iluminación LED integrado para una iluminación constante de las marcas fiduciales
Optimizado para un funcionamiento a alta velocidad en entornos SMT totalmente automatizados
Se integra a la perfección con el sistema de procesamiento y alineación de visión de FUJI

Aplicaciones

Compatible con las plataformas FUJI NXT I, II, III y IV
Se utiliza para la detección de marcas fiduciales para corregir el desplazamiento y la rotación de la PCB
Esencial para la colocación de alta precisión en el montaje de múltiples placas y de paso fino

Especificaciones técnicas (típicas)

Ventajas

Garantiza una alineación precisa de la placa antes de cada ciclo de colocación
Admite el procesamiento de PCB a alta velocidad sin pérdida de precisión
Reduce la necesidad de corrección manual o errores de configuración fiducial
Diseño de larga duración con mínimas necesidades de mantenimiento

Componentes relacionados

Accesorios relacionados – Cámara FUJI UG00300 NXT MARK

Piezas opcionales / de soporte

Cámara FUJI UG00300 MARK – Números de pieza relacionados

Estos números de pieza pueden variar ligeramente según la generación NXT (I/II/III/IV) y la configuración de la cámara. FUJI a menudo los proporciona como módulos o kits, especialmente para actualizaciones o mejoras.

Guía de preguntas frecuentes – Cámara FUJI UG00300 NXT MARK

Información general

P1: ¿Qué es la cámara FUJI UG00300 MARK?

R: La FUJI UG00300 es un módulo de cámara de reconocimiento MARK utilizado en las máquinas FUJI NXT para detectar marcas fiduciales (puntos de referencia) en las placas de circuito impreso (PCB). Estas marcas se utilizan para alinear correctamente la PCB antes de la colocación de los componentes.

P2: ¿Qué máquinas FUJI utilizan esta cámara?

R: La UG00300 es compatible con:

Plataformas FUJI NXT I, II, III y IV
Módulos que requieren detección fiducial automática para la alineación de PCB

Funcionalidad y características

P3: ¿Qué hace la cámara MARK durante el funcionamiento?

R:

Captura imágenes de alta resolución de las marcas fiduciales en la PCB
Envía la imagen a la placa de procesamiento de visión para su análisis
Ayuda a corregir cualquier desplazamiento X/Y o rotación de la placa
Garantiza que los componentes se coloquen con alta precisión

P4: ¿Incluye iluminación?

R: Sí. La cámara incluye iluminación LED incorporada (normalmente blanca o roja), optimizada para el contraste en varios acabados de superficie de PCB (por ejemplo, cobre, mate, brillante).

Mantenimiento y solución de problemas

P5: ¿Cómo debo mantener la cámara UG00300?

R:

Mantenga la lente y la cubierta de la luz limpias con toallitas para lentes no abrasivas
Inspeccione los cables (XH01191 / XH01230) en busca de desgaste o desconexión
Compruebe si hay polvo o residuos en las ventanas fiduciales o en la superficie de la PCB
Calibre la cámara según sea necesario durante los ciclos de mantenimiento de la máquina

P6: ¿Cuáles son los signos de problemas con la cámara?

Componentes relacionados

Mejores prácticas

Realice limpiezas y comprobaciones visuales periódicas
Utilice placas de calibración especificadas por FUJI para probar el reconocimiento fiducial
Evite tocar la lente con las manos desnudas
No aplique una fuerza excesiva durante la instalación o extracción del módulo
Sustituya inmediatamente los cables o fuentes de luz defectuosos
