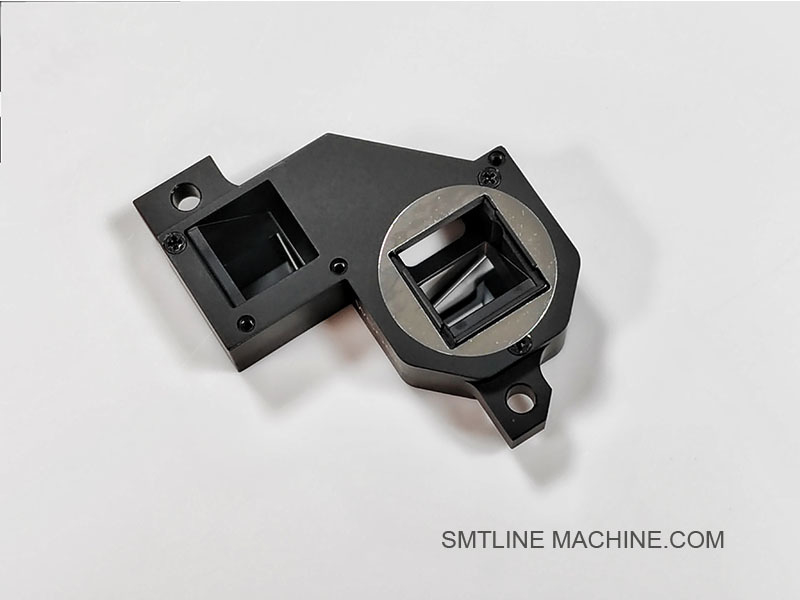

Prisma de cámara OFC de cabezal de trabajo FUJI V12 XB03216 Piezas de repuesto SMT
-
Resaltar
Prisma de cámara FUJI V12
,Piezas de repuesto SMT para prisma de cámara OFC
,Piezas de repuesto SMT XB03216
-
Marca- ¿ Qué es eso?
-
ModeloFUJIXB03216 V12 prisma de cámara OFC con cabeza de trabajo
-
capacidad1009
-
Peso del montaje0,79 KG
-
Tamaño del montaje56
-
proveedorCNSMT
-
condiciónNuevo
-
Lugar de origenJapón
-
Nombre de la marcaFUJI
-
CertificaciónYAMAHA Vibration Vibration Fit YV YS
-
Número de modeloFUJIXB03216 V12 prisma de cámara OFC con cabeza de trabajo
-
Cantidad de orden mínima1
-
PrecioNegociable
-
Detalles de empaquetadoCaja de madera
-
Tiempo de entrega1 o 2 días hábiles
-
Condiciones de pagoTérminos de pago
-
Capacidad de la fuente10 piezas/día
Prisma de cámara OFC de cabezal de trabajo FUJI V12 XB03216 Piezas de repuesto SMT
FUJI XB03216 V12 prisma de cámara OFC con cabeza de trabajo
Nuestra empresa ha estado en funcionamiento durante 11 años y sin duda será su mejor opción con calidad garantizada y entrega rápida
FUJI XB03216 V12 Prisma de cámara OFC de cabeza de trabajo Descripción del producto
Resumen general
El FUJI XB03216 es un prisma óptico de precisión utilizado en el sistema de cámara en vuelo (OFC) de la cabeza de trabajo V12 en las máquinas de pick-and-place FUJI NXT.Redirige y enfoca la imagen del componente de boquilla en el sensor OFC mientras la cabeza está en movimiento, que permite una inspección visual a gran velocidad durante el vuelo.
Características clave
Óptica de alta precisión: fabricada con vidrio óptico de baja dispersión (o cuarzo sintético) con recubrimientos antirreflectores para una máxima claridad.
Distorsión ultrabaja: ≥ 98% de transmisión de la luz visible, conservando la fidelidad de la imagen para un reconocimiento preciso de los componentes.
Factor de forma compacto: Diseñado para adaptarse a los confines estrechos del conjunto óptico interno de la cabeza V12.
Construcción duradera: carcasa rígida con prisma e interfaz de montaje para una alineación estable en operaciones de alta velocidad.
Reemplazo de enchufe y reproducción: la ranura de montaje estandarizada hace que los intercambios de campo sean rápidos y repetibles.
Especificaciones típicas
| Parámetro | Especificación |
| El material | Vidrio óptico de precisión o cuarzo sintético |
| Revestimiento | El contenido de nitrógeno en el aceite de oliva es superior al 50% del contenido de nitrógeno en el aceite de oliva |
| Transmisión (Visible) | ≥ 98% |
| Estilo de montaña | Foro de conexión de precisión dentro del soporte del prisma |
| Medio ambiente de funcionamiento | Casilla interna de la cabeza limpia y seca |
Aplicaciones
Cabezas de trabajo de la serie FUJI NXT V12
Sistemas OFC (cámara a vuelo) para la obtención de imágenes de componentes en tiempo real
Combinado con lentes OFC, sensores de cámara y monturas de prisma para formar la trayectoria de visión de la cabeza
Componentes relacionados
| Componente | Ejemplo de número de la parte | Descripción |
| Objetivo de la cámara OFC | Se trata de un sistema de control de la calidad. | Lente de precisión combinada con el prisma |
| Modulo de sensores de la OFC | Se aplicará a los vehículos de las categorías M1 y M2 | Modulo de cámara de alta velocidad que recibe la salida de prisma |
| Bracket de montaje del prisma | Se trata de los siguientes elementos: | Soportes metálicos para el posicionamiento preciso del prisma |
| Cable de cámara IPS | Se aplicará el método siguiente: | Transmite datos de imagen desde el sensor hasta el procesador de PCB |
Beneficios
Permite obtener imágenes sobre la marcha, reduciendo el tiempo de ciclo y evitando los retrasos de detención y captura.
Mantiene una calidad de imagen constante a altas velocidades de cabeza para algoritmos de visión confiables.
El diseño modular simplifica el mantenimiento y reduce al mínimo el tiempo de inactividad de la cabeza.
La pieza original FUJI garantiza un ajuste perfecto y una fiabilidad a largo plazo.
Accesorios relacionados con el FUJI XB03216 OFC Prisma de cámara
| Componente | Número de la parte | Descripción |
| Prisma de la cámara OFC | Se aplicará a los vehículos de la categoría M1 y M2. | Prisma óptico de precisión para redirigir la imagen de la boquilla al sensor OFC |
| Objetivo de la cámara OFC | Se trata de un sistema de control de la calidad. | Objetivo de alta resolución adaptado a XB03216 para enfoque de imagen |
| Modulo de sensores de la OFC | Se aplicará a los vehículos de las categorías M1 y M2 | Modulo de cámara de alta velocidad que captura la imagen reflejada |
| Bracket de montaje del prisma | Se trata de los siguientes elementos: | Apoyo/ranura metálica que fija el prisma dentro de la cabeza del V12 |
| Cable de cámara IPS | Se aplicará el método siguiente: | Cables de señal blindados que transmiten datos de imagen a las PCB de procesamiento |
| Tabla de procesamiento de la visión | 2AGKHA000402 | PCB que recibe y procesa los datos de las cámaras OFC |
| Kit de limpieza de prismas | Se trata de un sistema de control de la calidad. | Esobinas y solución de limpieza para superficies ópticas seguras para lentes |
| Cubierta de vivienda protectora | Se trata de la suma de los siguientes elementos: | Escudo contra el polvo que protege el conjunto del prisma cuando no está en uso |
Las notas
Todos los accesorios son piezas originales de FUJI diseñadas para la cabeza de trabajo V12.
Utilice el kit de limpieza de prismas regularmente para mantener la claridad de la imagen y evitar artefactos ópticos.
Asegurar que el soporte de montaje del prisma esté firmemente torcido para mantener la alineación en funcionamiento a alta velocidad.
FUJI XB03216 V12 OFC de la cabeza de trabajoPrisma de la cámaray sus accesorios clave:
| Componente | Número de la parte | Descripción |
| Prisma de la cámara OFC | Se aplicará a los vehículos de la categoría M1 y M2. | Prisma óptico de núcleo para el sistema de cámara de cabeza V12 en vuelo |
| Objetivo de la cámara OFC | Se trata de un sistema de control de la calidad. | Lente de alta precisión combinada con el prisma XB03216 |
| Modulo de sensores de la OFC | Se aplicará a los productos de la categoría M2/Se aplicará a los productos de la categoría 1 del presente anexo. | Modulo de cámara de alta velocidad que captura la imagen dirigida por prisma |
| Bracket de montaje del prisma | Se trata de los siguientes elementos: | Soporte metálico que fija el prisma dentro de la cabeza del V12 |
| Cable de cámara IPS | Se aplicará a los vehículos de motor de motor de la categoría M1/Se aplicará a los vehículos de motor de motor de la categoría M1 | Cable blindado que transmite datos de imagen desde el sensor OFC a las placas de circuito impreso |
| Placa de procesamiento de la visión (PCB) | 2AGKHA000402 | PCB principal que recibe y procesa los datos de las cámaras OFC |
| Kit de limpieza de prismas | Se trata de un sistema de control de la calidad. | Esfregones ópticos seguros y solución de limpieza para el mantenimiento de prismas |
| Cubierta de vivienda protectora | Se trata de la suma de los siguientes elementos: | Protección contra el polvo para el ensamblaje de prismas cuando la cabeza esté inactiva o durante el mantenimiento |
Guía de preguntas frecuentes FUJI XB03216 V12 Prisma de cámara OFC con cabeza de trabajo
Información general
P1: ¿Para qué se utiliza el FUJI XB03216?
R: El XB03216 es un prisma óptico instalado en la cabeza de trabajo V12 de las máquinas FUJI NXT.Es parte del sistema OFC (On-the-Fly Camera) que permite capturar imágenes en tiempo real de los componentes mientras la cabeza está en movimientoRedirige la imagen de la boquilla al sensor de la cámara a través de un camino de luz de precisión.
P2: ¿Qué máquinas y cabezas usan este prisma?
A: ¿Qué quieres decir?
Se utiliza específicamente en las cabezas de trabajo FUJI NXT V12.
No es compatible con cabezas H04, H08, H12HS, que utilizan sistemas de visión diferentes.
Funcionalidad y función óptica
P3: ¿Cómo funciona el prisma XB03216 en el sistema OFC?
R: El prisma redirige la imagen del componente seleccionado desde la boquilla hacia un sensor de cámara estacionaria.mejora de la velocidad y la precisión sin detener la cabeza de recogida y colocación.
P4: ¿Afecta la calidad de la imagen o el reconocimiento?
El prisma es un componente de alta claridad y baja distorsión con recubrimiento AR (anti-reflexión),garantizar una alta eficiencia de transmisión y una imagen clara para un reconocimiento preciso de los componentes.
Instalación y mantenimiento
P5: ¿Es el prisma reemplazable por el campo?
R: Sí. Se puede reemplazar como una pieza independiente durante el mantenimiento de la cabeza. Por lo general, se monta con un soporte (por ejemplo, XM02350) y no requiere recalibración si se instala correctamente.
P6: ¿Cuáles son las señales de un prisma defectuoso o sucio?
A: ¿Qué quieres decir?
Imágenes de visión borrosas o distorsionadas
El sistema de visión no reconoce los componentes
Los errores de colocación irregulares se remontan a problemas de imagen.
P7: ¿Cómo limpio el prisma?
R: Utilice un kit de limpieza óptica (por ejemplo, XM03010) con hisopos libres de pelusa y solución segura para lentes.
P8: ¿Puedo utilizar componentes ópticos de terceros?
R: No. El XB03216 está diseñado específicamente para el sistema OFC de FUJI. Los prismas de terceros pueden no cumplir con los estándares de alineación, recubrimiento o claridad óptica, lo que conduce a errores de identificación o de sistema.
Solución de problemas
| Síndrome | Posibilidad de causa | Acción recomendada |
| Imágenes borrosas de OFC | Prisma sucio o rayado | Limpieza o sustitución de XB03216 |
| No hay imagen captada por la cámara | Desalineación o prisma suelto | Prisma de recambio y soporte de montaje de compresión |
| Fallo en el reconocimiento de componentes | Reflexión óptica mal dirigida | Inspeccionar el prisma y la lente para detectar niebla o daños |
Partes relacionadas
| Nombre de la parte | Número de la parte | Descripción |
| Prisma de la cámara OFC | Se aplicará a los vehículos de la categoría M1 y M2. | Prisma óptico principal |
| Objetivo de la cámara | Se trata de un sistema de control de la calidad. | Focaliza la luz del prisma al sensor |
| Modulo de sensores | Se aplicará a los vehículos de las categorías M1 y M2 | Captura imágenes dirigidas por prisma |
| En el caso de las máquinas de montaje: | Se trata de los siguientes elementos: | Sostiene el prisma en su lugar dentro de la cabeza |
| Cable de cámara IPS | Se aplicará el método siguiente: | Conecta el sensor de imagen a la PCB |
| Kit de limpieza | Se trata de un sistema de control de la calidad. | Herramientas de mantenimiento óptico |
Mejores prácticas
Siempre maneje el prisma con guantes o pinzas
Mantenga el entorno de la cabeza limpio para evitar la contaminación óptica
Utilice sólo piezas originales FUJI para reemplazos
Programar la inspección periódica durante el mantenimiento de la cabeza
