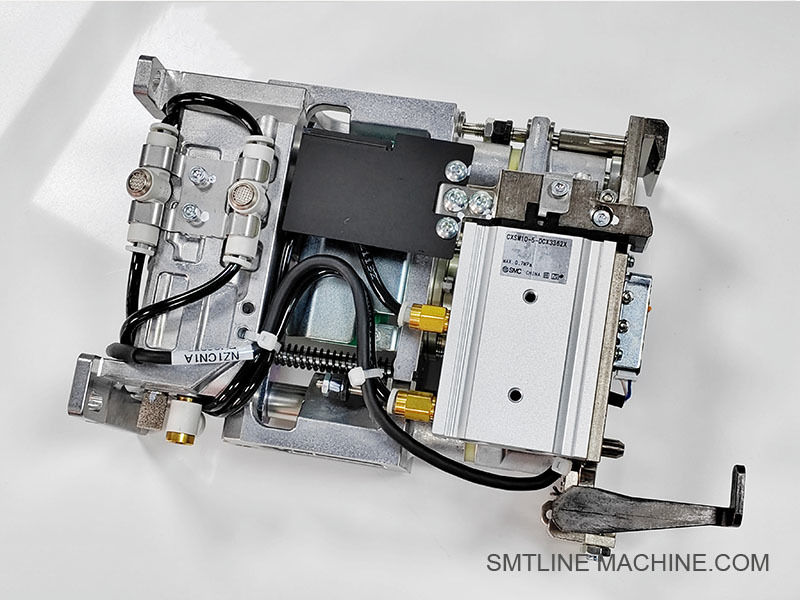

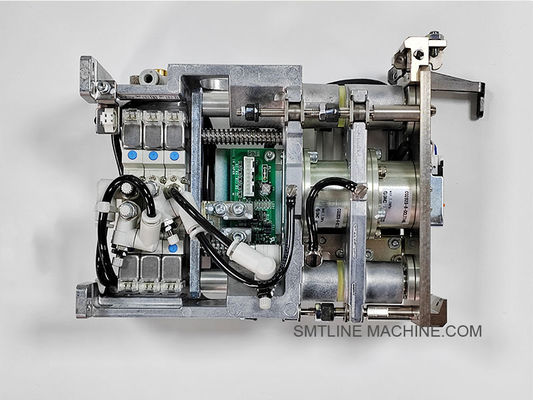

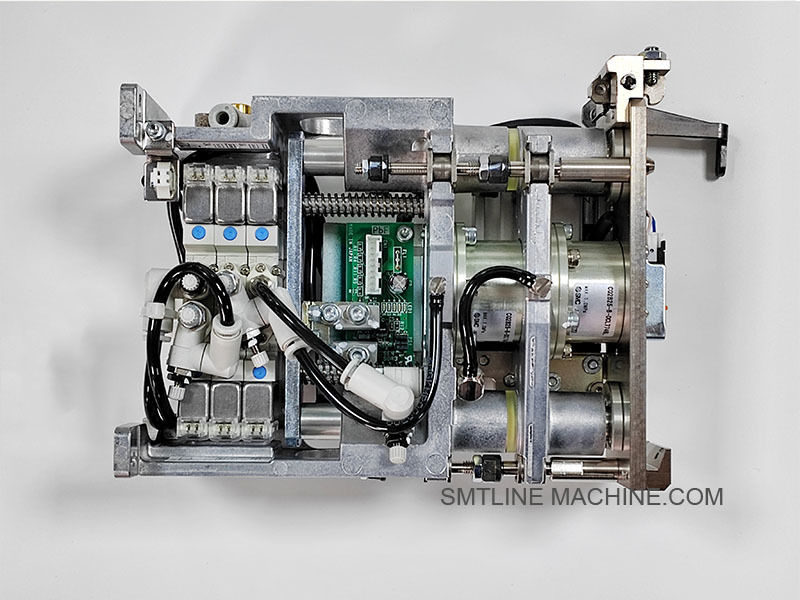

Estación de intercambio de boquillas FUJI NXT completa UL03400 Piezas de repuesto SMT

FUJIUL03400 NXT COMPLETO DE INCESIÓN DE BOolas

Nuestra empresa ha estado en funcionamiento durante 11 años y definitivamente será su mejor opción con calidad garantizada y entrega rápida.

Fuji UL03400 NXT COMPLETO DE EXCELTA DE BOolas Completas - Descripción del producto

Descripción general

El Fuji UL03400 es una estación de intercambio de boquilla totalmente automatizada diseñada para usar con máquinas de colocación SMT de la serie Fuji NXT. Permite que la cabeza de trabajo cambie automáticamente las boquillas durante la operación sin intervención manual, mejorando la flexibilidad de producción, la eficiencia y la reducción del tiempo de inactividad.

Características clave

Admite el cambio automático de boquilla durante la producción en vivo.
Diseñado para sostener y organizar múltiples tipos de boquillas para diferentes componentes.
Presenta una alineación mecánica precisa para la inserción y eliminación seguros.
Se integra con el sistema de reconocimiento de ID de boquilla de la máquina (por ejemplo, pines o sensores de código).
Construcción resistente y duradera para cambios de boquilla de alta frecuencia.
Mantenimiento fácil y reemplazo de bandejas o estantes de boye.

Máquinas aplicables

Fuji NXT I / NXT II / NXT III módulos
Compatible con cabezas de trabajo:
H04, H08, H12HS, V12, H24, etc.

> El número de estaciones de intercambio por módulo depende del diseño de la máquina y la estrategia de cambio de boquilla.

Estructura y componentes

Piezas y accesorios relacionados

Consejos de mantenimiento

Limpie las bandejas regularmente para evitar mermelada de boquilla o desalineación.
Verifique los pasadores de identificación para el desgaste para garantizar la detección correcta de boquillas.
Reemplace las bandejas o cubiertas protectoras si están dañadas o deformadas.
Verifique que los tornillos de montaje permanezcan apretados para garantizar la precisión posicional.

Resumen

La estación de intercambio de boquilla Fuji UL03400 es un componente de automatización crítico en las líneas Fuji NXT SMT, que permite cambios de boquilla automáticos sin problemas. Reduce la carga de trabajo manual, aumenta la eficiencia y garantiza una producción consistente de alta velocidad en diversos tipos de productos.

Accesorios relacionados: estación de intercambio de boquilla Fuji UL03400

Notas de uso:

Thetray (UL03401) es el elemento removible del núcleo: cada uno puede contener un conjunto específico de boquillas.
El conjunto de pines delid (UL03402) asegura que cada ranura de boquilla sea reconocida con precisión por la máquina.
Los elementos protectores le gustan los escudos y la inserción antiestática mantienen la integridad de las boquilla en la producción de alto volumen.
Si su línea NXT cambia los tipos de boquilla con frecuencia o maneja piezas sensibles, estos accesorios son muy recomendables.

Estación de intercambio de boquilla Fuji UL03400 - Números de pieza relacionados

Boquillas compatibles (ejemplos comunes)

Notas

Todos los números de pieza enumerados son piezas oficiales de Fuji.
Las bandejas personalizadas se pueden configurar en función de modelos de boquilla específicos en uso.
El número de bandejas y estaciones instaladas depende de la configuración del módulo y la frecuencia de cambio de boquilla.

Guía de preguntas frecuentes - Fuji UL03400 NXT COMPLETO ESTACIÓN DE EXCELTA

Preguntas generales

P1: ¿Para qué se usa la estación de intercambio de boquilla Fuji UL03400?

A:
El UL03400 es una estación de intercambio de boquilla completamente automática diseñada para máquinas Fuji NXT I, II y III Pick-and-Place. Permite que el cabezal de colocación cambie automáticamente las boquillas durante la producción, aumentando la eficiencia y permitiendo el manejo flexible de los componentes.

P2: ¿Con qué máquinas es compatible?

A:

Fuji NXT I / NXT II / NXT III módulos
Compatible con cabezas como H04, H08, H12HS, H24, V12, etc.

P3: ¿Cuántas boquillas puede contener?

A:
El número de boquillas que posee depende del modelo de bandeja (por ejemplo, UL03401). Cada bandeja típicamente contiene múltiples ranuras (6-10) para las boquillas. Se pueden usar múltiples bandejas en una estación de intercambio según la configuración.

Operación y funcionalidad

P4: ¿Cómo funciona?

A:
La estación de intercambio de boquilla está montada en el módulo de colocación. Durante la operación, la cabeza se estaciona sobre la estación, deposita la boquilla actual en una ranura vacía y recoge una nueva según sea necesario. La máquina reconoce el tipo de boquilla a través de pines de identificación o clavijas de codificación.

P5: ¿El proceso de cambio de boquilla es completamente automático?

A:
Sí. Toda la secuencia de cambio de boquilla está controlada por el software de la máquina, que no requiere interacción manual durante la producción.

P6: ¿Admite la detección de ID de la boquilla?

A:
Sí. Utiliza pines de ID mecánicos (UL03402) o sensores integrados para detectar el tipo de boquilla y confirmar la colocación correcta. El sistema registra el estado de la boquilla en tiempo real.

Instalación y mantenimiento

P7: ¿Dónde está instalado el UL03400?

A:
Por lo general, está montado en el riel de marco o plataforma dentro del módulo Fuji NXT, ya sea en la parte delantera o trasera, dependiendo del diseño de la máquina.

P8: ¿Se requiere la calibración?

A:
Sí. Después de la instalación, las posiciones de la bandeja y la boquilla deben calibrarse a través del sistema de control de la máquina para garantizar movimientos precisos de selección y lugar.

P9: ¿Con qué frecuencia se debe mantener?

A:
Limpie la bandeja semanalmente o después de cada turno en ambientes polvorientos. Inspeccione Pins de identificación y bandeja de bandeja mensualmente para el desgaste. Reemplace las cubiertas protectoras si están dañadas.

Solución de problemas

P10: Problemas y soluciones comunes:

Descripción general de las piezas relacionadas

Mejores prácticas
Siempre use boquillas limpias y no dañadas en la bandeja. Confirme el mapeo de la bandeja a la bandeja en el software del sistema. Use bandejas y accesorios de Fuji genuinos para evitar errores de alineación. Mantenga una bandeja de repuesto (UL03401) lista para reducir el tiempo de inactividad.

Conclusión

La estación de intercambio de boquilla Fuji UL03400 es una herramienta de automatización esencial para líneas SMT de alta velocidad y alta velocidad que utilizan máquinas NXT. Con una instalación adecuada, mantenimiento regular y los accesorios correctos, permite cambios eficientes en la boquilla sin errores que mejoran la productividad y la precisión de la colocación.
