FUJI XM00221 NXT I Motor del eje Y SMT Partes de repuesto de máquinas

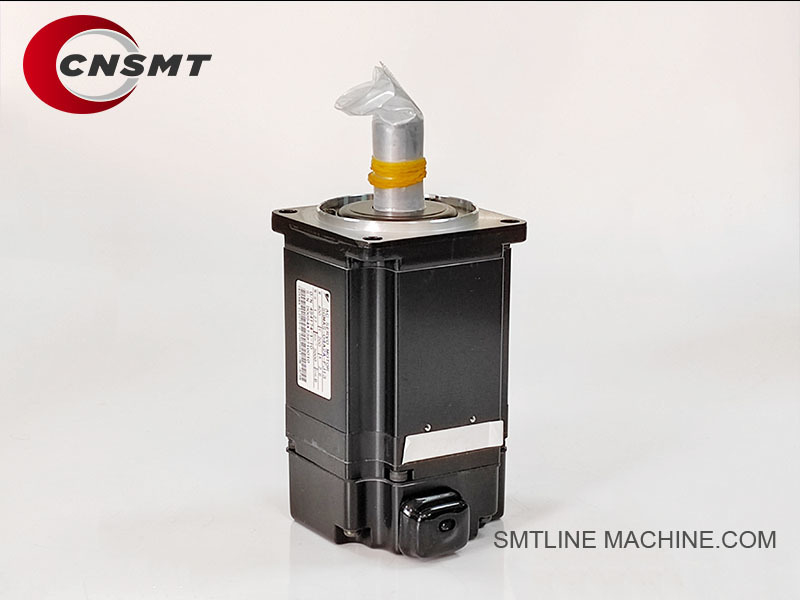

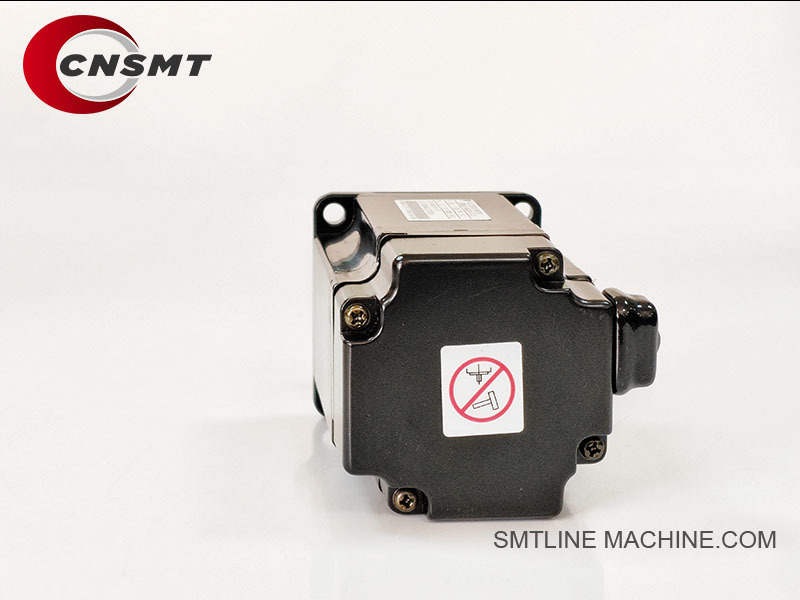

Motor del eje Y FUJI XM00221 NXT I

Nuestra empresa ha estado en funcionamiento durante 11 años y definitivamente será su mejor opción con calidad garantizada y entrega rápida

Motor del eje Y FUJI XM00221 NXT I – Descripción del producto

Descripción general

El FUJI XM00221 es un motor de accionamiento del eje Y de alta precisión diseñado para las máquinas de montaje superficial (SMT) de la serie FUJI NXT I. Este motor es un componente clave responsable de impulsar el movimiento lineal del eje Y (delantero-trasero) de la máquina, lo que permite un posicionamiento altamente preciso de la plataforma de trabajo del módulo durante la colocación de componentes.

Características principales

Diseñado para el movimiento del eje Y (delantero-trasero) en los módulos FUJI NXT I.
Proporciona alta precisión, respuesta rápida y movimiento estable para las operaciones SMT.
Funciona con el sistema de servocontrol y el codificador de FUJI para el control de bucle cerrado.
Altamente duradero, estable y adecuado para un funcionamiento continuo las 24 horas del día, los 7 días de la semana.
El diseño modular permite una fácil sustitución y mantenimiento dentro de la plataforma NXT I.

Modelos aplicables

Módulos FUJI NXT I Series (por ejemplo, M3, M6)
Controla el movimiento del eje Y de la plataforma del módulo.

Especificaciones técnicas (típicas)

Funciones principales

Impulsa el movimiento lineal del eje Y de la plataforma de trabajo del módulo NXT I.
Admite el posicionamiento de PCB de alta velocidad y los ajustes delanteros-traseros durante la colocación.
Garantiza operaciones SMT precisas, estables y fiables para la fabricación de alto volumen.

Accesorios y componentes relacionados

Recomendaciones de mantenimiento

Compruebe periódicamente los rieles y guías lineales para una lubricación adecuada.
Inspeccione los cables de señal y alimentación del motor en busca de desgaste o holgura.
Asegúrese de que el ventilador de refrigeración (XH01431) funcione correctamente.
Compruebe si hay ruidos inusuales, sobrecalentamiento o errores de posicionamiento como signos de desgaste o fallo del motor.

Resumen

El motor del eje Y FUJI XM00221 es un componente crucial de control de movimiento para el módulo NXT I, que proporciona un posicionamiento preciso y estable del eje Y (delantero-trasero) de la plataforma de la máquina. Un mantenimiento adecuado y una sustitución oportuna garantizan un rendimiento de producción SMT de alta velocidad y alta precisión.

Guía de preguntas frecuentes – Motor del eje Y FUJI XM00221 NXT I

Información general

P1: ¿Para qué se utiliza el motor FUJI XM00221?

A:
El FUJI XM00221 es un motor de accionamiento lineal del eje Y utilizado en los módulos FUJI NXT I. Controla el movimiento delantero-trasero del cabezal o plataforma de colocación, lo que garantiza una alineación precisa de la PCB durante el montaje de los componentes.

P2: ¿Con qué máquinas FUJI es compatible este motor?

A:
Está diseñado específicamente para:

Módulos FUJI NXT I (por ejemplo, M3, M6)
No se utiliza en NXT II/III sin adaptación mecánica.

Características y funciones

P3: ¿Qué eje controla este motor?

A:
Controla el eje Y — el movimiento lineal delantero-trasero del módulo de colocación en la base de la máquina.

P4: ¿Es el motor XM00221 un motor servo o paso a paso?

A:
Es un servomotor de CA (o de tipo de accionamiento lineal, según la versión) controlado a través de un sistema de bucle cerrado con retroalimentación del codificador para un posicionamiento preciso.

P5: ¿Cuáles son sus principales ventajas?

A:

Alta velocidad y precisión.
Larga vida útil con bajo mantenimiento.
Integración perfecta con los sistemas de servocontrol FUJI NXT.
Movimiento lineal suave, fundamental para una colocación precisa.

Instalación y calibración

P6: ¿Cómo se instala el XM00221 en la máquina?

A:

Montado debajo del chasis del módulo NXT.
Conectado a la placa del servocontrolador (por ejemplo, 2AGTHA000100).
Interactúa con los cables de señal (XS02050) y los cables de alimentación (XS02051).
Puede conectarse a conjuntos de guías lineales o pistas de husillo de bolas, según la configuración.

P7: ¿Es necesaria la calibración después de la sustitución?

A:
Sí. Después de sustituir el motor:

Realice los procedimientos de puesta a cero a través del sistema de control de la máquina.
Calibre los límites de recorrido del eje Y para garantizar una alineación precisa de la PCB.

Problemas comunes y solución de problemas

P8: ¿Cuáles son los signos comunes de fallo del motor?

A:

Movimiento inconsistente del eje Y.
Errores de posicionamiento o desalineación de las PCB.
Alarmas de servo o pérdida de retroalimentación en el controlador.
Sobrecalentamiento del motor o ruido anormal durante el movimiento.
Vibración o inestabilidad de la plataforma.

P9: ¿Qué podría causar el fallo del motor XM00221?

A:

Desgaste excesivo o fallo del cojinete debido al uso a largo plazo.
Problemas eléctricos (cortocircuitos, daños en los cables).
Sobrecarga por rieles desalineados o bloqueo mecánico.
Fallo de la placa del controlador o del codificador conectado.

P10: ¿Cómo comprobar si el motor está defectuoso?

A:

Utilice un multímetro para comprobar si hay bobinados abiertos/en cortocircuito.
Intercambie los cables de señal/alimentación para aislar los problemas de los cables.
Pruebe la retroalimentación del codificador utilizando herramientas de diagnóstico.
Observe la rotación manual suave (si corresponde).
Ejecute diagnósticos de servo desde la interfaz del sistema FUJI.

Consejos de mantenimiento

P11: ¿Con qué frecuencia se debe realizar el mantenimiento de este motor?

A:

Inspeccione cada 6–12 meses, según el uso.
Limpie el polvo o los residuos circundantes de los rieles y ventiladores.
Compruebe la integridad de los cables y la estanqueidad de la conexión.
Vuelva a lubricar las guías lineales asociadas (XS05120).

P12: ¿Cuándo se debe sustituir el motor?

A:

Después de 3–5 años de funcionamiento continuo.
Inmediatamente si el posicionamiento deja de ser fiable o el motor falla en los autodiagnósticos.
Si el sobrecalentamiento o la vibración persisten a pesar de la carga y la alineación adecuadas.

Piezas relacionadas

Mejores prácticas

Realice siempre la puesta a cero y la alineación completas después de la sustitución del motor.
Sustituya los cables de señal y alimentación juntos si el motor estuvo expuesto a daños eléctricos.
Mantenga los componentes de refrigeración operativos para prolongar la vida útil del motor.
Documente el tiempo de funcionamiento del motor a través de los registros de la máquina para el mantenimiento predictivo.

Resumen

El motor del eje Y FUJI XM00221 es un componente de movimiento fundamental para los módulos NXT I, que garantiza un movimiento delantero-trasero preciso y suave. Un mantenimiento adecuado y una inspección periódica son clave para la estabilidad a largo plazo de la máquina y la calidad SMT.
