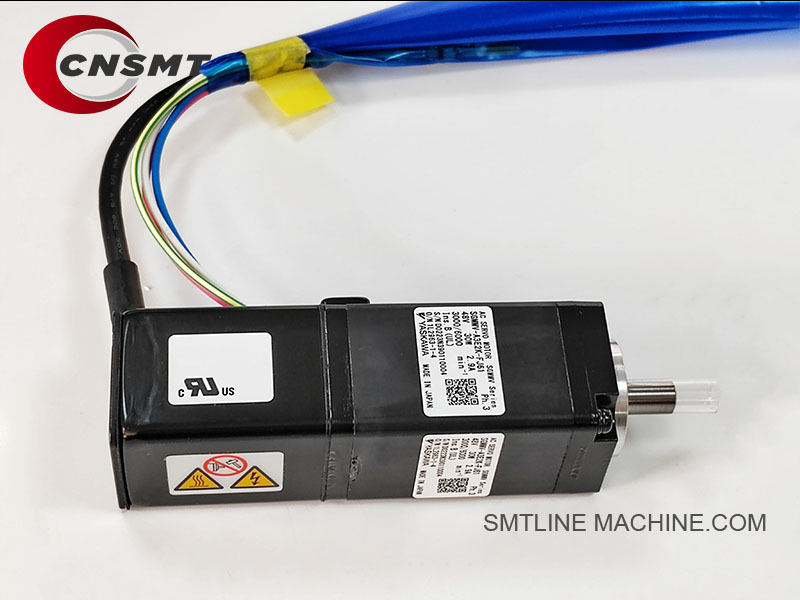

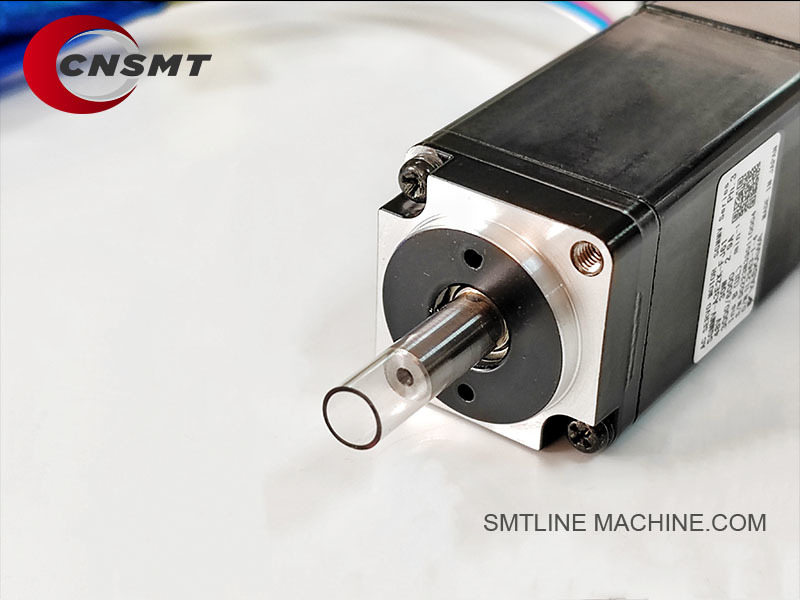

FUJIX M00804 2MGKHA093301 H12HS V12 Motor de cabeza de trabajo SMT Partes de repuesto

FUJI XM00804 2MGKHA093301 H12HS V12 motor de cabezal de trabajo

Nuestra empresa ha estado en funcionamiento durante 11 años y definitivamente será su mejor opción con calidad garantizada y entrega rápida

FUJI XM00804 / 2MGKHA093301 H12HS V12 Motor de cabezal de trabajo – Descripción del producto

Descripción general del producto

El FUJI XM00804 (PN alternativo: 2MGKHA093301) es un motor de precisión de alto rendimiento diseñado para los cabezales de trabajo H12HS y V12 de las máquinas FUJI NXT II y NXT III SMT. Este motor es un componente de accionamiento crítico responsable de alimentar los sistemas de movimiento centrales dentro del cabezal de trabajo, incluido el elevador del eje Z (boquilla arriba/abajo) y/o la rotación del eje Theta (posicionamiento del ángulo de la boquilla), según la instalación.

Características principales

Motor de precisión de alta velocidad y alto par para cabezales de recogida y colocación SMT.
Admite el movimiento del eje Z (elevación de la boquilla) o la rotación Theta (corrección del ángulo de la boquilla).
Diseñado para una alta durabilidad, estabilidad y movimiento suave durante el funcionamiento continuo.
Optimizado para tiempos de respuesta rápidos y vibraciones mínimas, lo que mejora la precisión de la colocación.
Compatible con los cabezales de trabajo de alta velocidad H12HS y V12 en las máquinas FUJI NXT.

Compatibilidad de la máquina

Serie FUJI NXT II
Serie FUJI NXT III
Cabezales de trabajo: H12HS, V12

Especificaciones técnicas (típicas)

Aplicaciones principales

Acciona el mecanismo de elevación del eje Z para un movimiento preciso de la boquilla hacia arriba/abajo.
Acciona el mecanismo de rotación Theta para un control preciso del ángulo de la boquilla.
Funciona con la placa base de control del cabezal (PN: 2AGKHB008800) para una operación sincronizada.
Garantiza una colocación de alta velocidad y alta precisión en las líneas de fabricación SMT.

Accesorios y componentes relacionados

Recomendaciones de mantenimiento

Inspeccione los conectores del motor (XS02050, XS02051) regularmente para detectar desgaste o daños.
Asegúrese de que el ventilador de refrigeración (XH01431) esté limpio y funcional para evitar el sobrecalentamiento.
Escuche ruidos inusuales que indiquen desgaste de los cojinetes o problemas mecánicos internos.
Verifique la alineación del acoplamiento (XS02100) para evitar tensiones mecánicas.
Ciclo de reemplazo sugerido: 3–5 años, según la intensidad de uso.

Resumen

El motor de cabezal de trabajo FUJI XM00804 / 2MGKHA093301 es un actuador esencial en los cabezales H12HS y V12, que proporciona movimientos precisos en los ejes Z y Theta. Impacta directamente en la precisión y eficiencia de la colocación de las máquinas FUJI NXT SMT. El mantenimiento regular garantiza un rendimiento estable a largo plazo.

Accesorios relacionados para el motor de cabezal de trabajo FUJI XM00804 / 2MGKHA093301

Kits de repuesto recomendados:

Kit de cableado del motor:
Incluye XS02050 (cable de señal) + XS02051 (cable de alimentación)

Kit de codificador (Opcional si está equipado):
XS02410 (codificador Theta/eje Z)

Kit de válvula de vacío:
XS03760 (válvula) + XS03764 (carrete) + XS03765 (cuerpo de la válvula)

Kit de refrigeración:
XH01431 (ventilador de refrigeración) + filtros del ventilador (si corresponde)

Nota importante:

El motor XM00804 / 2MGKHA093301 funciona en estrecha colaboración con la placa base 2AGKHB008800, el cableado del motor, el acoplamiento mecánico, los componentes neumáticos y los sensores.
Para un tiempo de actividad óptimo de la máquina, se recomienda mantener estos componentes relacionados juntos.

Números de pieza relacionados para el motor de cabezal de trabajo FUJI XM00804 / 2MGKHA093301

Resumen de los números de pieza clave:
Motor: XM00804 / 2MGKHA093301Placa de control: 2AGKHB008800Cableado del motor: XS02050 (señal), XS02051 (alimentación)Sistema de vacío: XS03760 (válvula), XS00920 (sensor), XS03764 (carrete)Refrigeración: XH01431 (ventilador)Acoplamiento mecánico: XS01300 (manguito del eje), XS02100 (acoplamiento)

Guía de preguntas frecuentes – FUJI XM00804 / 2MGKHA093301 H12HS V12 Motor de cabezal de trabajo

Información general

P1: ¿Qué es el motor FUJI XM00804 / 2MGKHA093301?
A:
Es un motor de cabezal de trabajo de alta precisión utilizado en los cabezales FUJI NXT H12HS y V12, que acciona el eje Z (boquilla arriba/abajo) o el eje Theta (rotación de la boquilla). Es esencial para la colocación precisa de componentes en la producción SMT.

P2: ¿Qué máquinas utilizan este motor?
A:
Serie FUJI NXT II ✔ Serie FUJI NXT III ✔ Cabezales de trabajo: H12HS y V12

Funciones y características

P3: ¿Qué controla este motor?
A:
Eje Z: Elevación/descenso de la boquilla para la recogida y colocación de componentes. ✔ Eje Theta: Rotación de la boquilla para ajustar el ángulo del componente.

Depende de dónde esté instalado el motor dentro del cabezal de trabajo.

P4: ¿Es el mismo motor para Z y Theta?
A:
Sí, el mismo modelo de motor (XM00804 / 2MGKHA093301) se utiliza tanto para el eje Z como para el eje Theta, pero la función depende de su posición y cableado dentro del cabezal de trabajo.

P5: ¿Este motor es paso a paso o servo?
A:
Se comporta como un motor híbrido de alta precisión, a menudo configurado como un paso a paso con retroalimentación del codificador, que funciona en un modo de control de bucle cerrado gestionado por la placa base del cabezal (PN: 2AGKHB008800).

Instalación y calibración

P6: ¿Cómo se instala el motor?
A:
Montado directamente dentro del cabezal de trabajo H12HS o V12. Conectado a través de:

Cable de señal (XS02050)
Cable de alimentación (XS02051) Acoplado mecánicamente utilizando el manguito del eje de la boquilla (XS01300) y el conjunto de acoplamiento (XS02100).

P7: ¿Se necesita calibración después del reemplazo?
A:
Sí:
Eje Theta: Requiere alineación del punto cero del ángulo. Eje Z: Requiere calibración del límite de recorrido superior e inferior. La máquina normalmente realiza la búsqueda de origen automática durante el inicio, pero se recomiendan comprobaciones manuales después del reemplazo.

Problemas comunes y solución de problemas

P8: Síntomas comunes de falla del motor?
A:
Sin elevación ni rotación de la boquilla. Ruido anormal (chirrido, clic). Vibración o temblor durante el movimiento. Alarma del eje Theta o Z en la máquina. Pérdida de paso, lo que lleva a la desalineación. Sobrecalentamiento (verificar el ventilador de refrigeración XH01431).

P9: ¿Qué causa las fallas del motor?
A:
Desgaste mecánico (falla del cojinete, aflojamiento del acoplamiento). Falla eléctrica (daño de la bobina, falla del cable). Sobrecalentamiento debido a la falla del ventilador de refrigeración (XH01431). Mal funcionamiento del sistema de vacío que ejerce una carga excesiva sobre el motor.

P10: ¿Cómo diagnosticar el motor?
A:
Pruebe la continuidad y la resistencia de los devanados del motor. Intercambie los cables de señal/alimentación (XS02050 / XS02051) para verificar si hay fallas en los cables. Verifique las salidas de la placa base (2AGKHB008800). Gire manualmente el eje: debe ser suave, no rígido. Inspeccione el acoplamiento (XS02100) para detectar deslizamiento o desgaste.

Recomendaciones de mantenimiento

P11: ¿Cómo mantener este motor?
A:
Mantenga el cabezal y los componentes internos libres de polvo. Verifique los cables y conectores regularmente para detectar desgaste. Asegúrese de que el ventilador de refrigeración (XH01431) esté limpio y en funcionamiento. Inspeccione los acoplamientos mecánicos (XS02100) para una alineación adecuada. Reemplace el motor ante signos de sobrecalentamiento, ruido o pérdida de precisión.

P12: ¿Ciclo de reemplazo recomendado?
A:
Normalmente cada 3–5 años, según la intensidad de uso. La producción de alto volumen 24/7 puede requerir un reemplazo anterior.

Componentes relacionados

Consejos para pedidos
Confirme si necesita el motor para el eje Z o el eje Theta.
Verifique si también se requieren cables (XS02050, XS02051)
Considere reemplazar componentes relacionados como el ventilador de refrigeración (XH01431) y el acoplamiento (XS02100) para un rendimiento óptimo.

Resumen

El motor de cabezal de trabajo FUJI XM00804 / 2MGKHA093301 es un componente crítico para garantizar el movimiento preciso en los cabezales de trabajo V12 y H12HS. Mantener su rendimiento óptimo es esencial para lograr una alta precisión de colocación y el tiempo de actividad de la máquina en la producción SMT.
