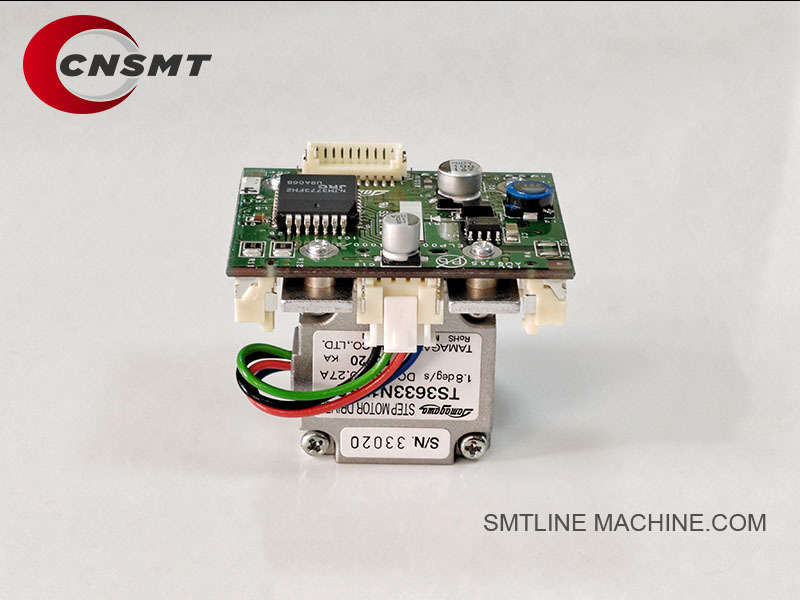

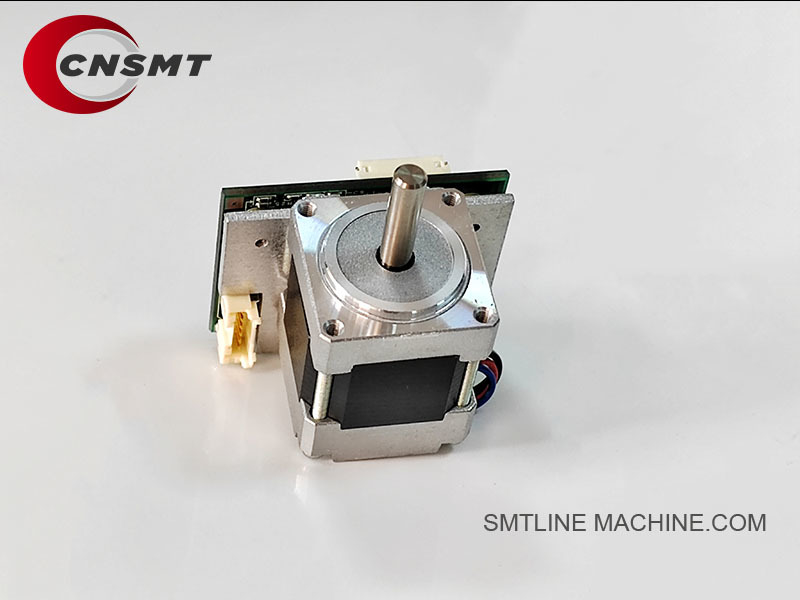

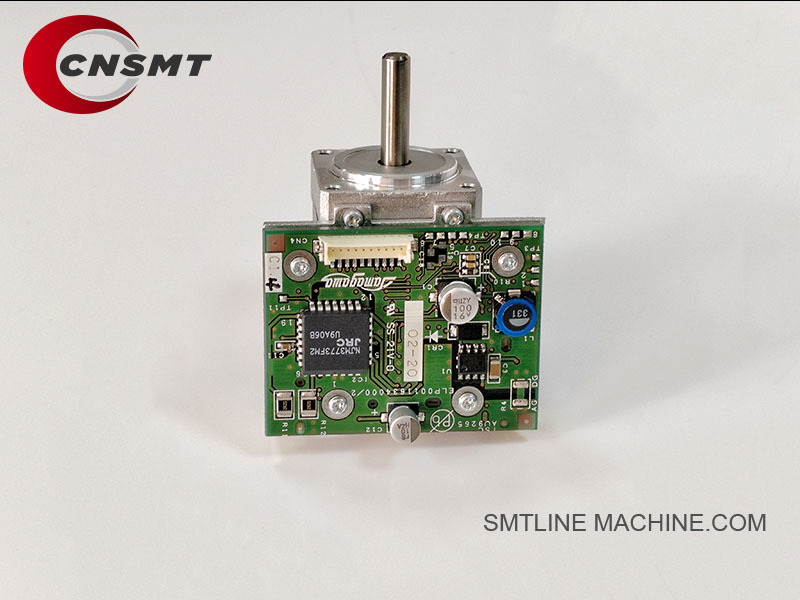

FUJI XM01171 V12 H12HS Cabeza de trabajo Motor paso a paso

Motor paso a paso FUJI XM01171 V12 H12HS para cabezal de trabajo

Nuestra empresa ha estado en funcionamiento durante 11 años y definitivamente será su mejor opción con calidad garantizada y entrega rápida

Motor paso a paso para cabezal de trabajo FUJI XM01171 V12 / H12HS – Descripción del producto

Descripción general del producto

El motor paso a paso FUJI XM01171 es un motor de alta precisión utilizado en los cabezales de trabajo V12 y H12HS de las máquinas pick-and-place de la serie FUJI NXT. Este motor es responsable de impulsar funciones de movimiento críticas dentro del cabezal, como el eje Z (elevación de la boquilla) o el eje Theta (rotación de la boquilla), lo que garantiza una colocación de componentes de alta velocidad y alta precisión.

Características principales

Proporciona un control preciso para el eje Z (arriba/abajo) o el eje Theta (rotación).
Precisión de paso de alta resolución para una precisión a nivel de micras.
Tiempo de respuesta rápido adecuado para operaciones SMT de alta velocidad.
Alta durabilidad, diseñado para un funcionamiento continuo en entornos exigentes.
Totalmente compatible con los cabezales de trabajo FUJI NXT V12 y H12HS.

Compatibilidad con máquinas

Serie FUJI NXT II
Serie FUJI NXT III
Cabezales de trabajo: V12, H12HS

Especificaciones técnicas (típicas)

Aplicaciones principales

Impulsa la elevación de la boquilla (eje Z) para una altura precisa de recogida y colocación de componentes.
Controla la rotación de la boquilla (eje Theta) para la corrección del ángulo del componente.
Funciona en sincronización con la placa base H12HS (PN: 2AGKHB008800) para un control de movimiento preciso.
Admite operaciones estables y de alta velocidad, fundamentales para la producción SMT.

Piezas y accesorios relacionados

Recomendaciones de mantenimiento

Inspeccione regularmente el ruido del motor para detectar signos de desgaste o funcionamiento anormal.
Verifique si hay acoplamientos sueltos o desalineación del eje.
Asegúrese de que el entorno del motor esté libre de polvo y contaminación por flujo.
Reemplace el motor si aparecen síntomas como vibración, pasos perdidos o atascos.
Vida útil típica: 3–5 años, según la intensidad de uso de la máquina.

Resumen

El motor paso a paso FUJI XM01171 es un componente vital de control de movimiento para los cabezales de trabajo V12 y H12HS. Garantiza el movimiento de la boquilla de alta velocidad y alta precisión, lo que impacta directamente en la calidad de la colocación y la eficiencia de la producción. El mantenimiento adecuado y la sustitución oportuna son cruciales para un rendimiento óptimo de la máquina.

Accesorios relacionados para el motor paso a paso FUJI XM01171

Kits de repuesto recomendados:

Kit de cables del motor: XS02050 (señal) + XS02051 (alimentación)
Kit de codificador: XS02410 (para retroalimentación del eje Z o Theta)
Kit de mantenimiento de válvulas: XS03760 (conjunto) + XS03764 (bobina)
Kit de refrigeración: XH01431 (ventilador) + filtro del ventilador si corresponde

Nota:

El motor paso a paso XM01171 funciona junto con la placa base (2AGKHB008800) y depende de los cables de señal y alimentación.
Para una funcionalidad completa, a menudo interactúa con codificadores de posición y sistemas neumáticos como válvulas de vacío y sensores de presión

Números de pieza relacionados para el motor paso a paso FUJI XM01171

Resumen de los PN relacionados:

Estos números de pieza están directamente asociados con el motor paso a paso XM01171, incluidos los componentes eléctricos (cables, placa base), los enlaces mecánicos (manguitos de eje, acoplamientos), los sistemas neumáticos (válvulas, sensores) y los componentes estructurales (carcasa, ventiladores).

Nota:

El motor paso a paso XM01171 funciona junto con la placa base (2AGKHB008800) y depende de los cables de señal y alimentación.
Para una funcionalidad completa, a menudo interactúa con codificadores de posición y sistemas neumáticos como válvulas de vacío y sensores de presión.

Guía de preguntas frecuentes – Motor paso a paso para cabezal de trabajo FUJI XM01171 V12 / H12HS

Información general

P1: ¿Qué es el motor paso a paso FUJI XM01171?

A:
El XM01171 es un motor paso a paso de alta precisión utilizado en los cabezales de trabajo V12 y H12HS de las máquinas pick-and-place FUJI NXT. Acciona el eje Z (subida/bajada de la boquilla) o el eje Theta (rotación de la boquilla) según la instalación.

P2: ¿Qué máquinas FUJI utilizan este motor?

A:

Serie FUJI NXT II
Serie FUJI NXT III
Cabezales de trabajo: V12, H12HS

Funciones y características

P3: ¿Cuál es la función de este motor?

A:

Controla el movimiento del eje Z (elevación de la boquilla) o la rotación del eje Theta.
Funciona con la placa base (PN: 2AGKHB008800) para ejecutar tareas de colocación precisas.
Garantiza un movimiento preciso para la producción SMT de alta velocidad.

P4: ¿Es el mismo motor para el eje Z y el eje Theta?

A:
Sí. El motor paso a paso XM01171 se utiliza tanto para el eje Z (arriba/abajo) como para el eje Theta (rotación), pero la función de control depende de su posición de instalación y cableado.

Instalación y configuración

P5: ¿Cómo se instala el XM01171?

A:

Montado directamente dentro del marco del cabezal de trabajo.
Conectado a través del cable de señal (XS02050) y el cable de alimentación (XS02051) a la placa base.
Acoplado mecánicamente al eje de elevación de la boquilla (Z) o al accionamiento de rotación (Theta) mediante el conjunto de acoplamiento (XS02100).

P6: ¿Se necesita calibración después del reemplazo?

A:

Se necesita alineación mecánica para garantizar la posición correcta del acoplamiento.
La máquina realiza la calibración y el posicionamiento inicial automáticos al inicio.
Para Theta, asegúrese de la referencia de ángulo cero; para Z, verifique los límites de elevación.

Solución de problemas

P7: ¿Cuáles son los síntomas de falla comunes?

A:

La boquilla no se levanta ni gira.
Vibración o ruido del motor.
Pérdida de paso (desalineación de recogida/colocación).
Error de comunicación del controlador del cabezal (si el motor se cortocircuita o se atasca).
Alarma del eje Z o del eje Theta en el panel de la máquina.

P8: ¿Qué causa la falla del motor paso a paso?

A:

Desgaste de los cojinetes con el tiempo.
Fallos eléctricos (daños en la bobina, problemas con los cables).
Sobrecalentamiento debido a fallas en la refrigeración (el ventilador XH01431 no funciona).
Bloqueo mecánico en el eje o el acoplamiento.

P9: ¿Cómo diagnosticar la falla del motor?

A:

Intercambie el cable del motor para comprobar si está relacionado con el cable.
Compruebe la placa base 2AGKHB008800 para obtener la señal de salida.
Pruebe la resistencia de los devanados del motor (no debe estar abierto ni en cortocircuito).
Gire físicamente el eje del motor: si está rígido o atascado, es probable que el motor falle.

Consejos de mantenimiento

P10: ¿Cómo mantener el motor XM01171?

A:

Mantenga el cabezal de trabajo limpio del polvo y el flujo.
Compruebe que el ventilador de refrigeración (XH01431) esté funcionando.
Inspeccione los conectores del motor (XS02050, XS02051) para detectar desgaste.
Lubrique los enlaces mecánicos si se recomienda en el manual de FUJI.
Reemplace si el motor muestra signos de ruido, calor o pasos perdidos.

P11: ¿Cuál es el intervalo de reemplazo recomendado?

A:

Normalmente cada 3–5 años, según el uso de la máquina.
Reemplace antes si funciona las 24 horas del día, los 7 días de la semana en producción de alta velocidad.

Componentes relacionados

Consejos para pedidos

Confirme siempre si el motor es para el eje Z o el eje Theta en la configuración de su cabezal.
Pida junto con los cables (XS02050, XS02051) si están dañados o envejecidos.
Combine con la placa base (2AGKHB008800) si ambos son viejos o muestran errores.

Resumen

El motor paso a paso FUJI XM01171 es un componente de movimiento crítico para los cabezales de trabajo V12 y H12HS. Garantiza el movimiento preciso de la boquilla para la producción SMT. El mantenimiento regular y la sustitución oportuna son esenciales para evitar el tiempo de inactividad y mantener una alta precisión de colocación.
