Sensor de presión del módulo Fuji XS00920 NXT para máquina SMT, repuestos

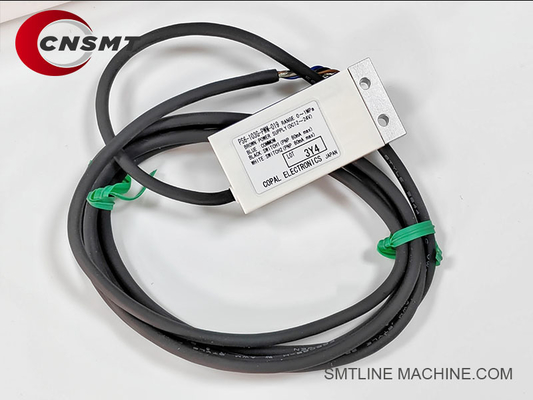

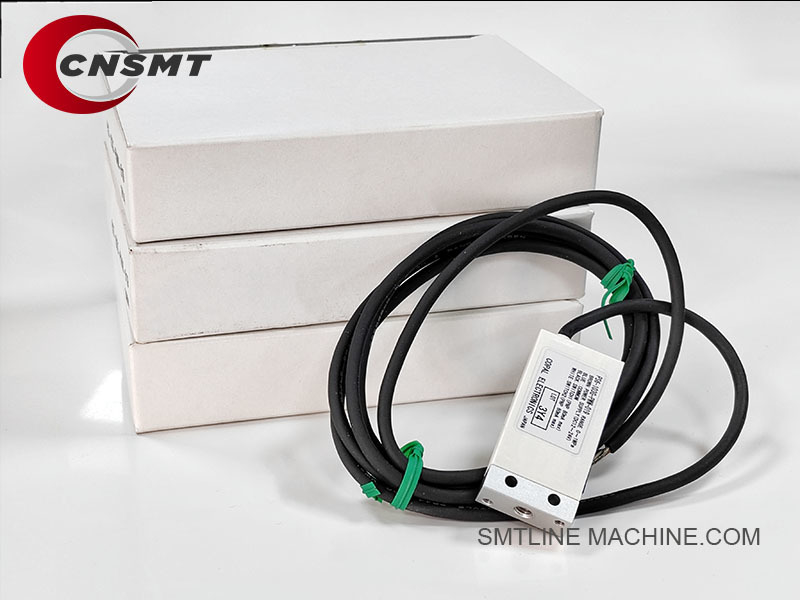

Sensor de presión del módulo Fuji XS00920 NXT

Nuestra empresa ha estado en funcionamiento durante 11 años y definitivamente será su mejor opción con calidad garantizada y entrega rápida

Descripción general del producto

Nombre: Sensor de presión del módulo Fuji NXT
Número de pieza: XS00920
Aplicación: Diseñado para las máquinas de montaje superficial (SMT) Fuji NXT pick-and-place, utilizado para monitorear la presión en el vacío de la boquilla o los sistemas de control neumático

Características principales

Pieza Fuji OEM: Sensor original de la marca Fuji diseñado para módulos NXT
Diseño modular: Se integra directamente en los cabezales o módulos de alimentación Fuji NXT para detectar con precisión los niveles de vacío y presión neumática.
Envío rápido: Disponibilidad en stock con despacho en 1–5 días
Alta capacidad de suministro: Gran stock global, denominado “100 000 unidades disponibles” para un soporte de producción constante

Aplicaciones típicas

Monitoreo de presión de vacío: Asegura una sujeción confiable de la boquilla durante las operaciones de pick-and-place.
Sistemas de control neumático: Proporciona retroalimentación de circuito cerrado para la regulación de la presión del aire.
Mantenimiento SMT: Pieza de repuesto esencial para restaurar el rendimiento del vacío del cabezal después de una falla del sensor.

Disponibilidad y logística

Cantidad mínima de pedido: 1 unidad
Centro de envío: Almacén de China; entrega en 1–5 días hábiles
Opciones de pago: T/T, Western Union, MoneyGram
Estado de la garantía: Se suministra como pieza Fuji genuina nueva; inspección y embalaje garantizados

Tabla resumen

Sensor de presión FUJI XS00920 – Accesorios relacionados

Piezas de repuesto comunes y accesorios de mantenimiento

Combinación de kit de repuesto recomendada

Sensor de presión XS00920 + Cable de señal – Componentes de detección principales
Generador de vacío + Regulador de aire + Conexiones de tubo de aire – Configuración completa de la línea neumática
Interruptor de presión de vacío + Placa base – Monitoreo de succión en tiempo real y control de retroalimentación
Amortiguador de vacío + Filtros – Mejora la estabilidad, extiende la vida útil de la máquina

Modelos compatibles

Serie FUJI NXT: NXT I, II, III, V
Compatible con todos los cabezales, incluidos H04, H08, H12, V12 y módulos de alimentación

Tabla resumen

Sensor de presión Fuji XS00920 – Números de pieza relacionados

Piezas relacionadas extendidas

Resumen de los números de pieza relacionados principales

---

Guía de preguntas frecuentes – Sensor de presión del módulo Fuji XS00920 NXT

Información general

P1: ¿Para qué se utiliza el sensor de presión XS00920?

A:
El sensor de presión XS00920 es un componente esencial en el cabezal/módulo de colocación Fuji NXT, responsable principalmente de monitorear la presión de vacío utilizada por las boquillas pick-and-place. Asegura la detección precisa del estado de vacío para confirmar la recogida y colocación exitosa de los componentes.

Función y principio de funcionamiento

P2: ¿Qué hace el sensor de presión?

A:

Monitorea el nivel de vacío en cada boquilla.
Detecta si un componente se ha recogido con éxito.
Envía retroalimentación al sistema de control de la máquina para evitar errores de colocación si la recogida falla.

P3: ¿Cómo funciona?

A:

Cuando una boquilla recoge un componente, el sensor detecta una caída en la presión de vacío.
Si la presión es anormal (sin caída o demasiado alta/baja), la máquina marca un error de recogida.
Si tiene éxito, la máquina continúa con la colocación.

Compatibilidad de la máquina

P4: ¿Qué máquinas son compatibles con XS00920?

A:

Fuji NXT I, NXT II, NXT III
Cabezales NXT M3, M3S, M6, M6S
Específicamente utilizado en módulos con cabezales V12, V8 o H24 según la configuración.

Instalación y configuración

P5: ¿Cómo se instala el sensor de presión XS00920?

A:

Montado dentro del cabezal de trabajo (V12, V8, etc.).
Conectado a las líneas neumáticas de cada boquilla.
Cableado a la placa base del cabezal de trabajo V12 (por ejemplo, 2AGKHA000402) o PCB de control.
Tipo plug-and-play con conectores de señal y alimentación.

P6: ¿Requiere calibración?

A:

Calibrado de fábrica, pero la máquina realiza la calibración de auto-cero o compensación durante los ciclos de mantenimiento.
La recalibración manual rara vez es necesaria a menos que se reemplace el sensor.

Problemas comunes y solución de problemas

P7: ¿Cuáles son los síntomas comunes de falla?

A:

Alarmas frecuentes de "error de recogida" sin problemas visibles.
Falsos positivos: la máquina piensa que falta un componente incluso cuando se recoge.
Sin detección de vacío o error de vacío.
Lecturas erráticas del sensor en el diagnóstico.

P8: ¿Qué causa la falla?

A:

Daño interno del diafragma debido a la edad o la contaminación.
Ingreso de aceite, flujo, humedad de la fuente de aire.
Cables rotos o conectores sueltos.
Fatiga del sensor después de un servicio prolongado (>2 años de vida útil típica).

Consejos de mantenimiento

P9: ¿Cómo mantener el sensor de presión?

A:

Mantenga la fuente de aire limpia y seca (revise los filtros de aire regularmente).
Inspeccione los tubos neumáticos en busca de obstrucciones o fugas.
Verifique el cableado y los conectores durante el mantenimiento del cabezal.
Reemplace el sensor de forma proactiva cada 12–24 meses en entornos de alto uso.

Piezas relacionadas

|

Máquinas y cabezales aplicables

Serie Fuji NXT II / NXT III / NXT V
Con cabezales V12, V8 o H24

Consejos de pedido y reemplazo

XS00920 es un componente electrónico consumible.
Almacenar como repuesto para el mantenimiento preventivo.
Disponible en proveedores oficiales de Fuji o distribuidores del mercado de accesorios SMT.

Conclusión

El sensor de presión XS00920 NXT es vital para la detección de vacío confiable en las máquinas pick-and-place Fuji NXT. El monitoreo regular y el reemplazo oportuno minimizan el tiempo de inactividad y evitan defectos de colocación.
