Placa base del cabezal de trabajo FUJI 2AGKHA000402 V12
Nuestra empresa ha estado en funcionamiento durante 11 años y definitivamente será su mejor opción con calidad garantizada y entrega rápida
Descripción del producto

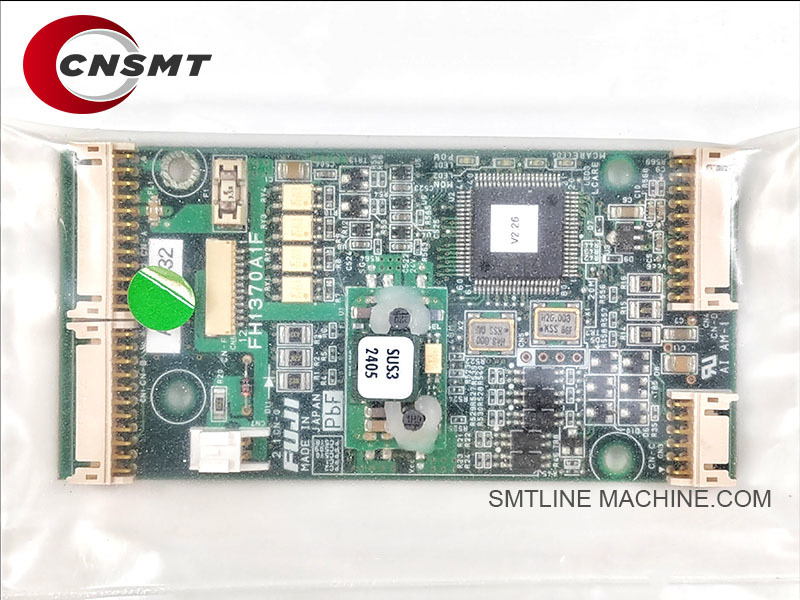

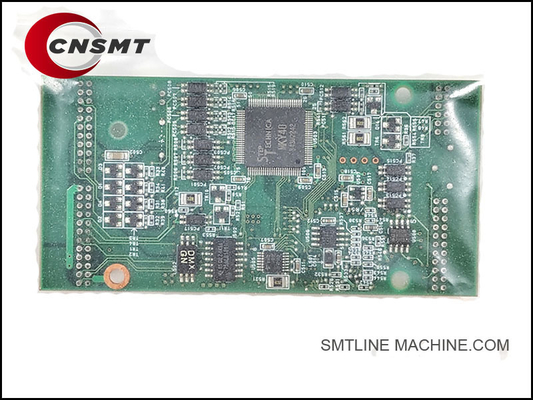

Nombre: Placa base del cabezal de trabajo FUJI NXT V12
Número de pieza: 2AGKHA000402
Máquina compatible: Equipo de colocación FUJI NXT Series SMT
Características principales
PCB de calibre OEM diseñado para el cabezal de colocación V12, responsable de coordinar el control del motor, la integración de sensores y la comunicación con el controlador central de la máquina.
Fabricado según las especificaciones de FUJI con alta fiabilidad y estabilidad.
Esta placa central es esencial para el correcto funcionamiento del cabezal y la precisión de la colocación.
Disponibilidad
En stock en China, listo para envío en 1 a 5 días, MOQ: 1 pieza Canales también disponibles en fuente de Japón.
El precio es negociable con soporte de envío global.
Casos de uso
Ideal para reemplazar una placa base defectuosa en el cabezal V12 de una máquina de la serie NXT.
Sirve a los equipos de mantenimiento que mantienen el rendimiento de colocación SMT de FUJI y la fiabilidad de la producción.
Útil para stock de respaldo en talleres de reparación que dan servicio a los cabezales FUJI NXT.
Notas técnicas
Pieza OEM fabricada para cabezales FUJI NXT V12, que garantiza el ajuste correcto, los conectores y la compatibilidad del firmware.
Controla el control eléctrico de la cámara, los mecanismos de la boquilla y los motores de colocación de precisión.
Se vende con frecuencia junto con otros componentes del cabezal V12 (por ejemplo, pines de respaldo, PCB de la cámara).
Cabezal de trabajo FUJI NXT V12 – Números de pieza relacionados
Nombre del componente | Número de pieza | Descripción |
Placa base del cabezal de trabajo V12 | 2AGKHA000402 | Placa de control principal para el cabezal de trabajo V12 |
Servomotor del cabezal V12 (eje Z) | 2AGGHA002700 / XS02303 | Controla el movimiento del eje Z |
Servomotor del cabezal V12 (eje Theta) | 2AGGHA002800 | Controla el movimiento rotacional theta |
Carrete de válvula mecánica | XS03764 | Carrete de válvula de control neumático dentro del cabezal V12 |
Cuerpo de válvula mecánica | XS03765 | Cuerpo de válvula emparejado con el carrete |
Kit de sellado de válvula / junta tórica | XS03766 | Sellos herméticos para la válvula mecánica |
Resorte de retorno para la válvula | XS03767 | Resorte de reinicio para la válvula mecánica |
Sensor de presión de vacío | XS00920 | Detecta la presión de vacío de la boquilla |
Conjunto del eje de la boquilla | XS00802 / XS00803 | Eje para el movimiento de subida y bajada de la boquilla |
Ventilador de refrigeración del cabezal de trabajo | XH01431 / XH01432 | Ventilador de refrigeración para la placa base y los motores |
Unidad de filtro de aire | XS04120 | Filtra el aire comprimido para el sistema neumático del cabezal |
Conjunto de electroválvula | XS03760 | Solenoide de control neumático para el cabezal V12 |
Juego de cables de cableado interno del cabezal | XS02050 | Arnés de cableado interno completo para el cabezal V12 |
Conjunto de husillo de bolas del eje Z | XS03790 | Convierte la rotación del motor en movimiento lineal del eje Z |
Nombre del componente | Número de pieza | Descripción |
IC de control de movimiento | Integrado 2AGKHA000402 | Chip de control integrado para el movimiento del cabezal |
Juego de conectores para la placa base | XS04550 | Conectores de cableado para entradas/salidas de la placa base |
Placa de comunicación del cabezal (si es separada) | 2AGKHA000403 (Ejemplo) | Interfaz de comunicación con la CPU de la máquina principal |
Módulo de controlador para motor Z/Theta | Parte de 2AGKHA000402 | Integrado en la placa base |
Kit de repuesto recomendado para el cabezal V12
Placa base (2AGKHA000402) – Control central
Placa de la cámara (2AGKHA01400) – Para la alineación visual
PCB de accionamiento + codificador + motor – Para el control del movimiento
Cables + pines de respaldo + boquillas – Para el mantenimiento y reemplazo regulares
Cabezal de trabajo FUJI NXT V12 – Accesorios relacionados
Nombre del accesorio | Número de pieza | Descripción |
Placa base del cabezal de trabajo V12 | 2AGKHA000402 | PCB principal que controla las operaciones del cabezal de trabajo V12 |
Juego de cables de señal | XS02050 | Arnés de cableado completo para las conexiones de la placa base |
Cable de alimentación | XS02051 | Cable de alimentación para la placa base del cabezal |
Cable del codificador (motor Z/Theta) | XS02052 | Cable de señal para los codificadores del motor del eje Z y theta |
Ventilador de refrigeración | XH01431 / XH01432 | Refrigeración para la placa base y los componentes del cabezal |
Soporte de montaje de la placa base | XS03020 | Soporte mecánico para fijar la placa base |
Conjunto de electroválvula neumática | XS03760 | Válvula de control de aire, funciona junto con la placa base |
Sensor de presión de vacío | XS00920 | Detecta la señal de vacío; se conecta a la placa base |
Conjunto del eje de la boquilla | XS00802 / XS00803 | Conectado con la placa base para el control de la boquilla |
Motor del eje Z | 2AGGHA002700 / XS02303 | Controla el eje Z, vinculado con las señales de la placa base |
Motor del eje Theta | 2AGGHA002800 | Controla la rotación; se comunica con la placa base |
Carrete de válvula mecánica | XS03764 | Componente de la válvula de aire controlado a través de las señales de la placa base |
Cuerpo de válvula mecánica | XS03765 | Carcasa de la válvula combinada con el carrete |
Kit de junta tórica (sellos de válvula) | XS03766 | Mantiene el sello hermético en la válvula |
Resorte de retorno (válvula) | XS03767 | Proporciona la acción de retorno en el funcionamiento de la válvula |
Tubería de aire interna del cabezal | XS04125 | Línea neumática dentro del cabezal, funciona con la placa base |
Unidad de filtro de aire | XS04120 | Filtra el aire para evitar la contaminación en el sistema del cabezal |
Placa de interfaz de comunicación del cabezal | 2AGKHA000403 (Ejemplo) | Conecta la placa base del cabezal al controlador principal de la máquina |
Sugerencia de paquete de piezas de repuesto típicas
Placa de control principal + placa de la cámara – Componentes electrónicos centrales
Motor + codificador + placa de accionamiento – Grupo de control de movimiento
Arnés de cables + sensores – Circuitos de señal y retroalimentación
Soportes de boquillas + pines de respaldo mecánicos – Estabilidad y seguridad mecánica
Preguntas frecuentes sobre YAMAHA Vibration Fit YV YS Series Vibration Fit Three Tube Five Tube Vibration Fit
Preguntas frecuentes – YAMAHA Vibration Fit YV/YS Series (ThreeTube & FiveTube)
Información general
P1: ¿Qué es el Yamaha Vibration Fit?
A:
El Yamaha Vibration Fit es un alimentador de componentes tipo barra que utiliza la vibración para avanzar los componentes de los tubos a la máquina de colocación y recogida SMT. Se utiliza comúnmente para componentes suministrados en embalaje de barra/tubo, como conectores, CI y componentes de forma extraña.
Especificaciones y compatibilidad
P2: ¿Qué máquinas son compatibles con el Yamaha Vibration Fit?
A:
Máquinas de la serie Yamaha YV (por ejemplo, YV100, YV88)
Máquinas de la serie Yamaha YS (por ejemplo, YS12, YS24, YS88)
Compatible con la mayoría de los equipos Yamaha SMT que admiten alimentadores de barra/tubo
P3: ¿Cuáles son los tipos disponibles?
A:
Alimentador de vibración de tres tubos: alimenta hasta 3 tubos de componentes simultáneamente.
Alimentador de vibración de cinco tubos: alimenta hasta 5 tubos de componentes simultáneamente.
P4: ¿Cuáles son los parámetros principales?
Parámetro | Valor |
Modelo | Yamaha Vibration Fit (3 tubos/5 tubos) |
Voltaje | 24 V CC (estándar) |
Control | Arranque/parada controlado por máquina |
Ajuste de vibración | Intensidad ajustable para diferentes componentes |
Instalación | Plug-and-play en la base del alimentador Yamaha |
Instalación y configuración
P5: ¿Cómo se instala el alimentador de vibración?
A:
Montar en la base del alimentador de la máquina como un alimentador de cinta.
Conecte el cable de alimentación/control (conector de alimentador Yamaha estándar).
Inserte los tubos de componentes en las ranuras del soporte (3 o 5 tubos según el modelo).
Ajuste la intensidad de la vibración según el tipo de componente.
P6: ¿Se requiere calibración?
A:
Mínima. Solo se necesita ajustar la intensidad de la vibración para diferentes pesos y tamaños de componentes.
Solución de problemas
P7: ¿Síntomas de fallo comunes?
A:
Los componentes no avanzan suavemente.
Vibración excesiva que causa daños a los componentes.
Sin vibración (verifique la alimentación o el cableado).
Errores de alimentación debido a la desalineación del tubo.
P8: ¿Cómo solucionar los problemas de alimentación?
A:
Verifique la intensidad de la vibración; reduzca para componentes más ligeros.
Asegúrese de que los tubos estén correctamente colocados en el soporte.
Verifique que el motor de vibración y la PCB funcionen.
Verifique si hay cables sueltos o conectores defectuosos.
Mantenimiento
P9: ¿Con qué frecuencia se debe realizar el mantenimiento?
A:
Limpieza básica: semanal o quincenal.
Inspección completa (motor, PCB, resortes, sujetadores): cada 6 meses.
P10: ¿Qué tareas de mantenimiento se necesitan?
A:
Limpie el polvo y los residuos de la plataforma de vibración.
Verifique los tornillos de montaje y los soportes de los tubos para asegurarse de que estén apretados.
Inspeccione el motor de vibración y la PCB en busca de daños.
Verifique la integridad del conector y el cableado.
Piezas y accesorios relacionados
Nombre de la pieza | Ejemplo de número de pieza | Descripción |
Alimentador de vibración (3 tubos) | KHJ-MC300-00 | Alimentador de vibración de 3 ranuras para la serie YV/YS |
Alimentador de vibración (5 tubos) | KHJ-MC500-00 | Alimentador de vibración de 5 ranuras para la serie YV/YS |
Motor de vibración | KHJ-MC300-01 | Motor de repuesto para el alimentador de vibración |
PCB de control | KHJ-MC300-02 | Placa controladora de vibración del alimentador |
Cable de alimentación | KHJ-MC300-03 | Cable de alimentación/control a la máquina |
Conjunto del soporte del tubo | KHJ-MC300-04 | Ranura del tubo y accesorio del soporte |
Modelos aplicables
Serie YV: YV100X, YV100II, YV88, YV112
Serie YS: YS12, YS24, YS88, YS100, YS12F, YS12P
Soporte adicional
Manuales de instalación
Diagramas de cableado
Listas de verificación de mantenimiento
Listas de materiales y abastecimiento de piezas
Conclusión
El Yamaha Vibration Fit (3tubo y 5tubo) es una herramienta robusta y esencial para manipular componentes en embalaje de barra/tubo. Con la configuración y el mantenimiento adecuados, garantiza una alimentación fiable y mejora la eficiencia de la producción para las máquinas SMT YV/YS.
